Altavoces de Pared
y de Techo para megafonía
Lea atentamente estas instrucciones de funciona-
miento antes de la instalación y guárdelas para poste-
riores usos.
1 Aplicaciones
Estos altavoces para techo y pared de montaje empo-
trado están diseñados especialmente para aplicacio-
nes en sistemas de megafonía con línea de 100 V.
También se entrega una funda de plástico para el
montaje empotrado
2 Notas Importantes
El altavoz cumple con todas las directivas requeridas por
la UE y por lo tanto está marcado con el símbolo .
G
El altavoz está adecuado para utilizarlo sólo en inte-
riores. Proteja el aparato de goteos y de salpicadu-
ras, de la elevada humedad del aire y del calor (tem-
peratura ambiente admisible: 0 – 40 ºC).
G
Utilice sólo un paño suave y seco para la limpieza;
no utilice nunca ni agua ni productos químicos.
G
No podrá reclamarse garantía o responsabilidad
alguna por cualquier daño personal o material pro-
ducido si se utiliza se el altavoz para fines diferen-
tes a los originalmente concebidos, si no se instala
o conecta correctamente, o si se sobrecarga.
3 Instalación
1) Haga un agujero para guiar el cable en un lugar
adecuado de la funda de plástico para el montaje
empotrado y empotre la funda en un agujero en la
pared o en el techo con el tamaño adecuado (ver
especificaciones).
ADVERTENCIA Durante el funcionamiento, existe
el peligro de contacto con un vol-
taje de hasta 100 V en la conexión
del cable.
La instalación tiene que llevarse a
cabo sólo por el persona cualifi-
cado.
Observe la carga del amplificador de megafonía
mediante los altavoces. Una sobrecarga puede
dañar el amplificador. La potencia total de todos los
altavoces conectados no puede sobrepasar la poten-
cia del amplificador.
Si va a poner el altavoz definitivamente fuera
de servicio, llévelo a la planta de reciclaje
más cercana para que su eliminación no sea
perjudicial para el medioambiente.
2) Afloje el tornillo de la rejilla de protección y quite el
altavoz de la estructura de montaje blanca. A con-
tinuación apriete fuertemente la estructura de mon-
taje en la funda de plástico empotrable con los 4
tornillos que se entregan.
3) Antes de la conexión del altavoz, desconecte el sis-
tema de megafonía completamente de modo que
el cable de audio de 100 V del amplificador de
megafonía no contenga ningún voltaje.
4)
Conecte el cable del altavoz al cable de audio de
100 V del amplificador de megafonía: Conecte el con-
ductor blanco y uno de los otros conductores colore-
ados que se corresponda con el nivel de potencia
deseado (volumen) al cable de audio de 100 V.
5) Inserte el altavoz conectado en la estructura de
montaje y apriételo fuertemente.
6) Cuando conecte varios altavoces, asegúrese de
que todos los altavoces tienen la misma polaridad.
Sujeto a modificaciones técnicas.
Color del
Conductor
Nivel de potencia Impedancia
blanco conexión común
amarillo 6W 1,67kΩ
rojo
3W
3,33 kΩ
negro 1,5 W 6,67 kΩ
Głośniki ścienne/sufitowe PA
Przed rozpoczęciem instalacji proszę dokładnie zapo-
znać się z niniejszą instrukcją i zachować ją do
wglądu.
1 Zastosowanie
Niniejsze głośniki przeznaczone są do pracy w syste-
mach PA w technice 100 V. Ich obudowa przystoso-
wana jest do montażu wpustowego.
2 Środki bezpieczeństwa
Głośniki spełniają wszystkie wymagania norm UE
dzięki temu zostały oznaczone symbolem .
G
Głośniki przeznaczone są tylko do zastosowań
wewnętrznych. Należy chronić je przez wodą, dużą
wilgotnością oraz wysokimi temperaturami (dopusz-
czalny zakres 0 – 40 °C).
G
Do czyszczenia należy używać suchej i miękkiej
ściereczki, nie używać wody ani środków chemicz-
nych.
G
Producent i dostawca nie ponoszą odpowiedzialno-
ści za powstałe szkody: uszkodzenia sprzętu bądź
obrażenia użytkownika, jeżeli głośniki były używane
niezgodnie z przeznaczeniem, niepoprawnie zain-
stalowane, podłączone lub przeciążone.
3 Montaż
1) Wywiercić w obudowie montażowej głośnika otwór
wpustowy dla kabla. Zamontować obudowę monta-
żową we wnęce w ścianie lub suficie (wymiary na
rysunku).
2) Poluzować śruby na metalowej maskownicy i
odczepić głośnik od białej ramki. Następnie dokrę-
cić ciasno ramkę do obudowy montażowej za
pomocą czterech dołączonych śrub.
3) Przed przystąpieniem do podłączania głośników
należy odłączyć zasilanie całego systemu PA, aby
UWAGA W czasie pracy, na złączach występuje
niebezpieczne wysokie napięcie 100 V.
Instalacja powinna być wykonywana
wyłącznie przez przeszkolony personel!
Należy zwrócić uwagę na obciążenie wzmacniacza
przez głośniki. Przeciążenie wzmacniacza spowo-
duje jego uszkodzenie! Sumaryczna moc głośników
nie może przekraczać mocy wzmacniacza.
Jeśli głośniki nie będą już więcej używane,
wskazane jest przekazanie ich do miejsca
utylizacji odpadów, aby zostały zniszczone
bez szkody dla środowiska.
kabel głośnikowy 100 V nie znajdował się pod
napięciem!
4) Podłączyć głośnik do kabla głośnikowego 100 V:
białą żyłę oraz jedną z pozostałych, w zależności
od żądanej mocy (głośności) głośnika.
5) Włożyć głośnik go obudowy montażowej i przykrę-
cić go.
6) Przy podłączaniu kilku głośników, należy zwrócić
uwagę, aby wszystkie głośniki miały jednakową
polaryzację.
Z zastrzeżeniem możliwości zmian.
Kolor żyły Moc Impedancja
biała wspólne podłączenie
żółta 6W 1,67 kΩ
czerwona
3W
3,33 kΩ
czarna 1,5 W 6,67 kΩ
Copyright
©
by MONACOR INTERNATIONAL GmbH & Co. KG, Bremen, Germany. All rights reserved. A-0915.99.01.11.2008
®
ESP-5U Best.-Nr. 16.2160
ESP-8U Best.-Nr. 16.2170
E
PL
Especificaciones Specyfikacja ESP-5U ESP-8U
Nivel de potencia Moc 6/3/1,5 WRMS 6/3/1,5WRMS
Banda pasante Pasmo przenoszeni 100 – 19 000 Hz 200 – 17 000 Hz
SPL (1W/1m) SPL (1W/1m) 94 dB 99 dB
Tipo de altavoz Typ głośnika 130er 200er

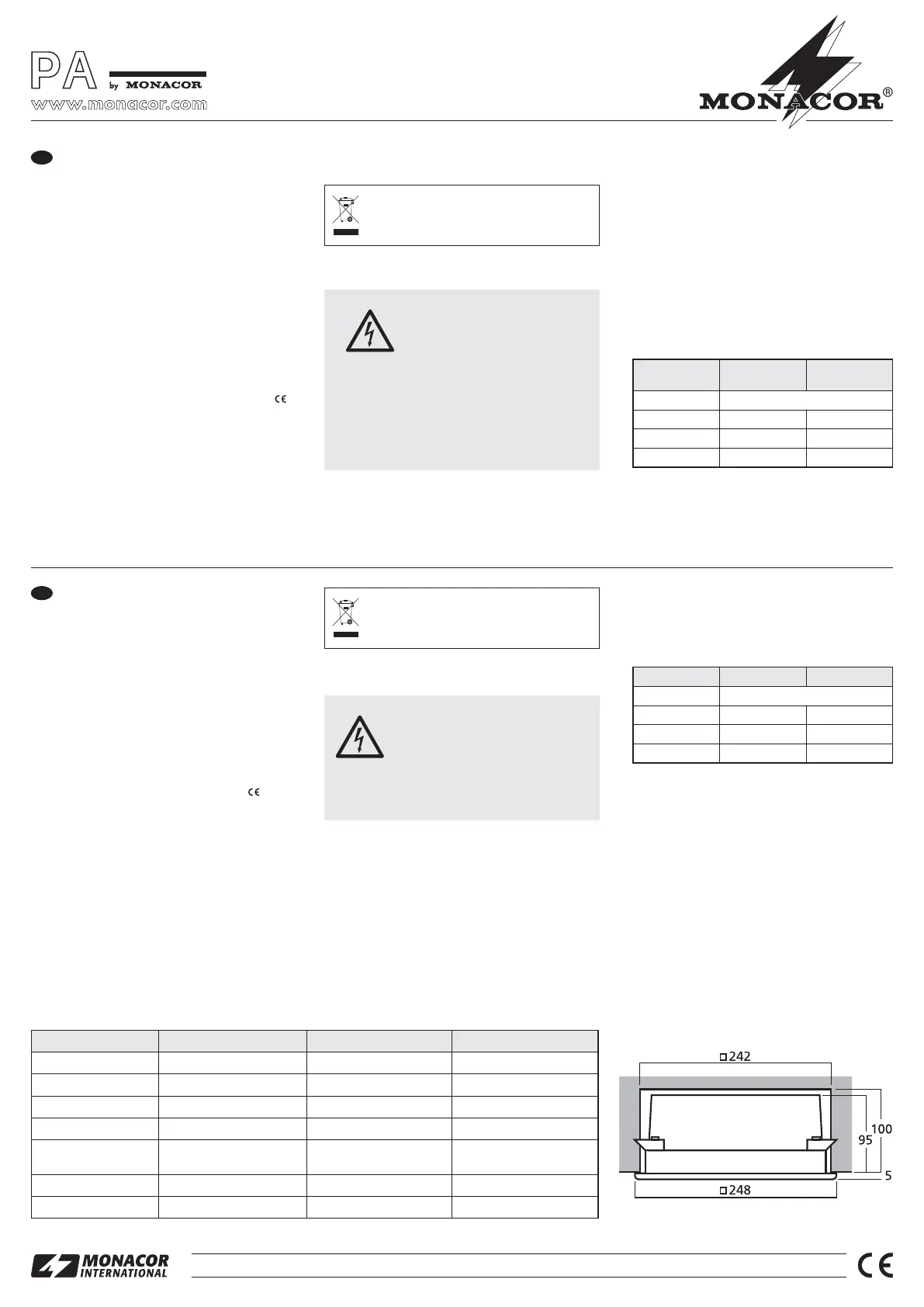

Corte de pared necesario
(aprox.)
Wymiary wnęki montażowej
(około.)
242 × 242 × 100 mm 242 × 242 × 100 mm
Dimensiones Wymiary 248 × 248 × 100 mm 248 × 248 × 100 mm
Peso Waga 1,4 kg 1,7 kg
