NOTE: Be sure to keep all finished edges
and faces towards the exposed side of the
unit. Putting this item together will be a lot
easier if you first lay it on its back.

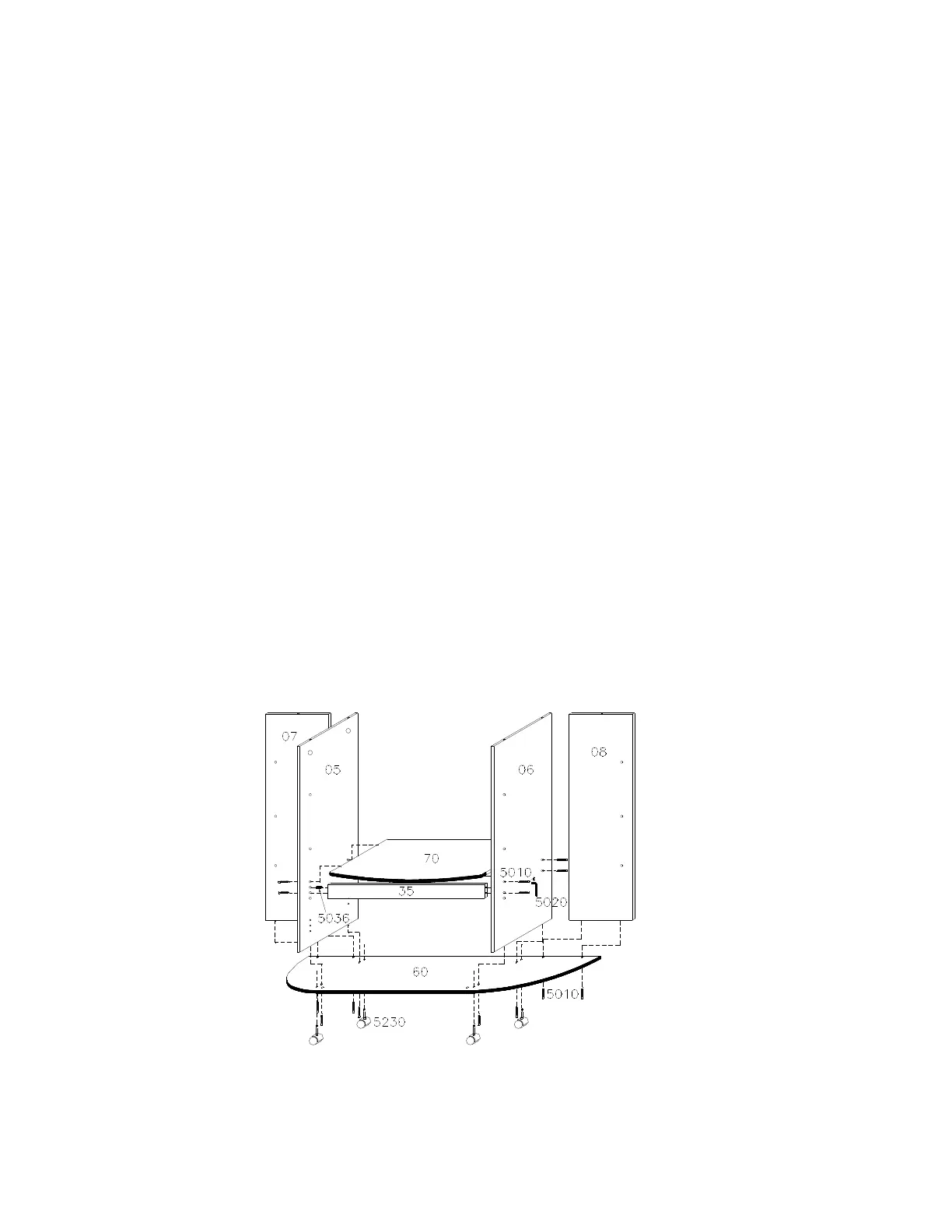

1- Screw both side panels (05 & 06) to the
bottom shelf (60) from underneath using 4
assembly screws (5010).
2- Now attach both back panels (07 & 08) to
the bottom shelf (60) from underneath
using 4 assembly screws (5010).
3- Insert the 4 plastic dowels (5036) into the
top pre-drilled holes of the TV support (35)
and align them to the pre-drilled holes of
both side panels (05 & 06).
4- Now, screw the 2 TV supports (35) to both
side panels (05 & 06) with 4 assembly
screws (5010).
5- Now put the TV shelf (70) on top of the TV
supports (35) and attach it to both side
panels (05 & 06) with 4 assembly screws
(5010).
6- Insert the 4 casters (5230) underneath the
bottom shelf (60).
7- To attach the top shelf (58) start by
inserting 2 fastening cams (5900)
(ARROW UP) into the pre-drilled holes of
each side panel (05 & 06) and 1 into the
back of each back panel (07 & 08).
NOTE : Au cours de l’assemblage, assurez-
vous d’exposer les côtés et les chants finis
vers le côté visible de l’unité. Le montage
sera grandement facilité si vous couchez
l’unité sur le dos.
1- En passant par dessous, vissez les côtés
(05 & 06) à l’aide de 4 vis d’assemblage
(5010).
2- Vissez également les 2 panneaux arrières
(07 & 08) au dessous (60) avec 4 vis
d’assemblage (5010).
3- Insérez les 4 gougeons de plastique
(5036) dans les trous percés dans le haut
des 2 supports pour télévision (35) et
alignez les aux trous percés de les deux
côtés (05 & 06).
4- Vissez maintenant les 2 supports pour
télévision (35) aux deux côtés (05 & 06) à
l’aide de 4 vis d’assemblage (5010).
5- Maintenant, déposez la tablette pour
télévision (70) sur les 2 supports pour
télévision (35) et attachez-la aux deux
côtés (05 & 06) avec 4 vis d’assemblage
(5010).
6- Insérez maintenant les 4 roulettes (5230)
sous le dessous (60).
7- Pour installer le dessus (58), commencez
par insérer 2 cames d’attache (5900)
(FLÈCHE VERS LE HAUT) dans les trous
percés dans chaque côté (05 & 06) et 1
came dans les trous percés au dos de
chaque panneau arrière (07 & 08).
FABRIQUÉ AU CANADA
3
