MONTAGE

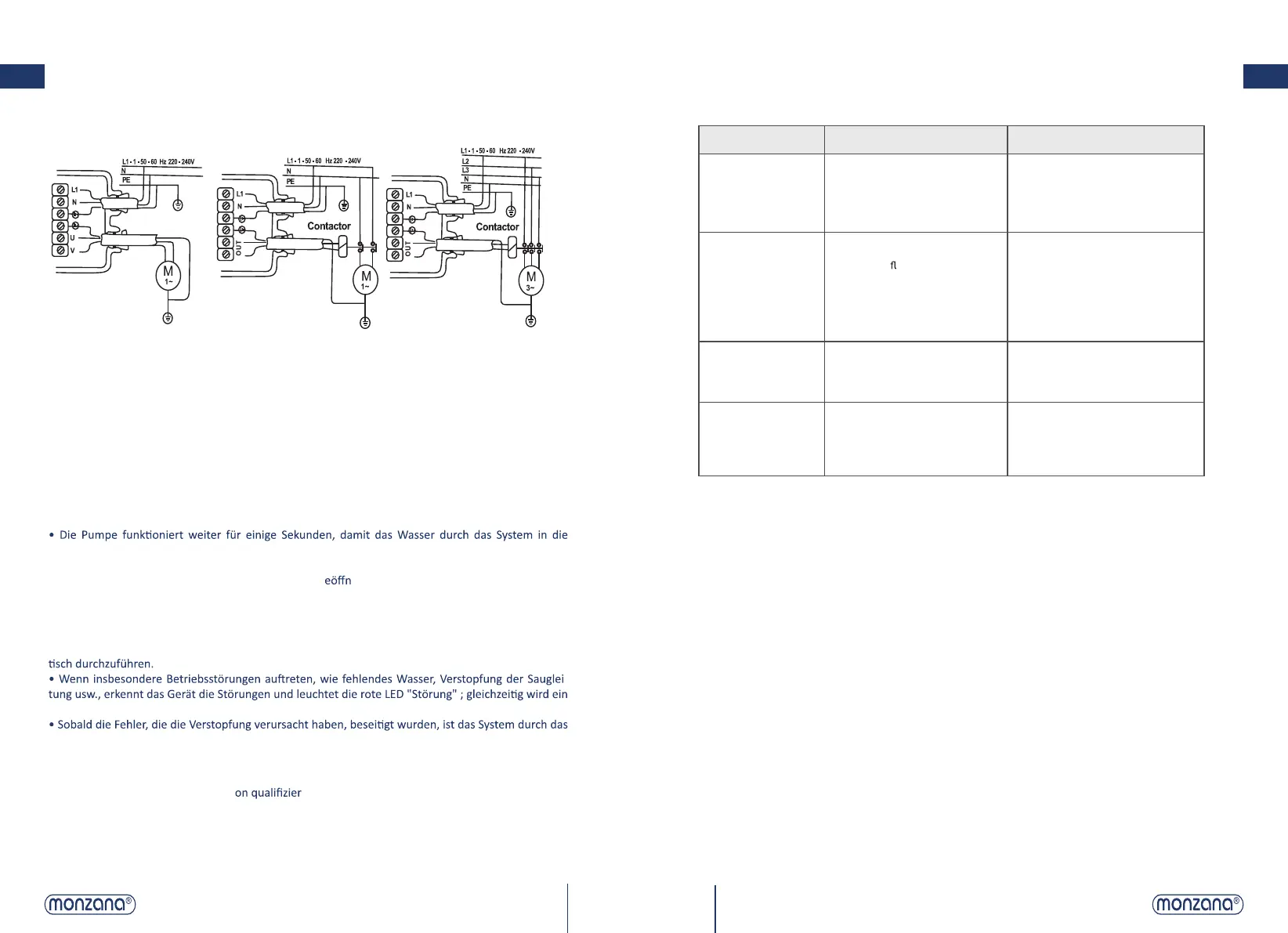

SCHALTPLAN ZUM ANSCHLUSS VERSCHIEDENER PUMPENMOTOREN AN DAS GERÄT
START
• Wenn die Pumpsteuerung am Stromnetz angeschlossen ist, leuchtet die grüne LED "Strom AN",
während die gelbe LED "Pumpe an" (Pumpe im Betrieb) zeigt an, dass die Pumpe angelaufen ist.
Rohrleitungen gefüllt und der erforderliche Druck erreicht werden kann.
• Wenn dieser Ablauf nicht erfolgreich ist, leuchtet die rote LED "Störung". In diesem Fall halten Sie die
Taste "Neustart" gedrückt und warten Sie mit einem g
etem Wasserhahn, bis die rote LED aus ist.
• Sobald die Taste losgelassen und der Wasserhahn zugedreht ist, schaltet die Pumpsteuerung die
Pumpe beim Höchstdruck aus.
FUNKTION
• Nach dem Start wird die Pumpsteuerung programmiert, alle Steuervorgänge von Pumpen automa-
-
Stoppsignal an die Pumpe geschickt, um Schäden durch Trockenlaufen zu vermeiden.
Drücken der Taste "Neustart" neuzustarten.
WARTUNG
Das Gerät bedarf keiner besonderen Wartung.
Eventuelle Reparaturen dürfen nur v
ten Fachpersonal durchgeführt werden.
Schaltplan für den Anschluss
der einphasigen 230V Pumpen
bis 1,1 kW.
Schaltplan für den Anschluss
der einphasigen 230V
Pumpen über 1,1 kW durch
Fernschalter.
Schaltplan für den Anschluss
der dreiphasigen 380V Pumpen
durch Fernschalter.
ANGABEN DES FERNSCHALTERS
Mindestkapazität von 4 kW
oder 5,5 PS ca. 230V
ANGABEN DES FERNSCHALTERS
Mindestkapazität von 4 kW
oder 5,5 PS ca. 230V
STÖRUNGSBESEITIGUNG
Störung Ursachen am Gerät Ursachen außerhalb des Geräts
• Pumpe läuft nicht
an.
• Platine ist beschädigt.
• Fehlende Spannung
• Pumpe ist blockiert.
• Elektrokabel sind vertauscht
(Leitung/Motor).
• Pumpe stoppt nicht.
• Platine ist beschädigt.
• Der Durch
ussdetektor klemmt in
der oberen Position.
• Die Neustart Taste ist blockiert.
• Die Pumpe hat nicht genügend
Druck.
• Es liegt einen Leck mit mehr als
0,6 l/min Verlust vor.
• Pumpe arbeitet
intermittierend.
• Platine ist beschädigt.
• Die Pumpe hat nicht genügend
Druck.
• Es liegt einen Leck mit mehr als
0,6 l/min Verlust vor.
• Pumpe ist blockiert.
• Platine ist beschädigt.
• Die Pumpe stellt einen
Druck bereit, der unter dem
Neustartdruck ist.
• Fehlendes Wasser
• Ansaugprobleme
