MONTAGE

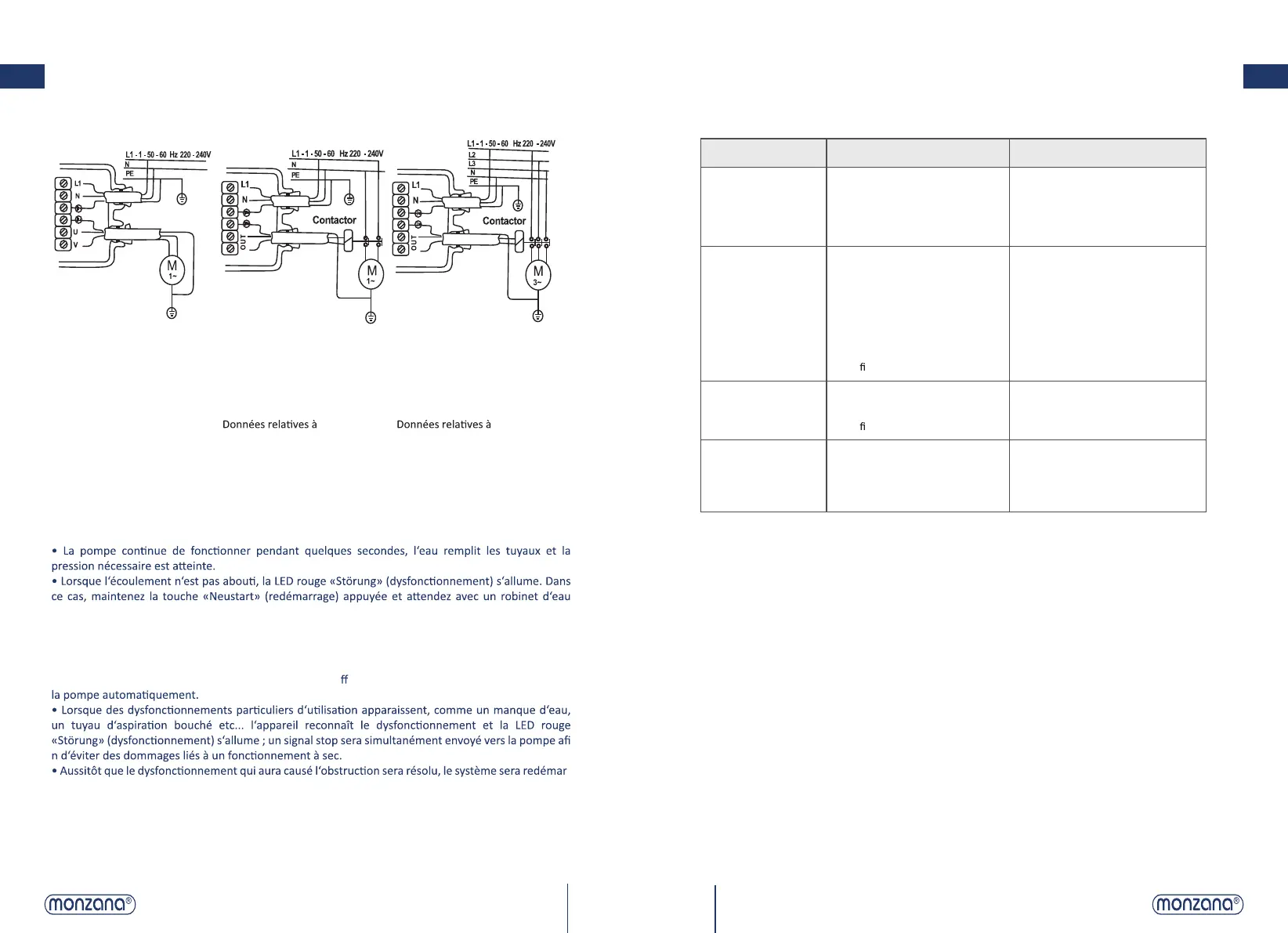

SCHÉMA DE CÂBLAGE POUR LE BRANCHEMENT DE DIFFÉRENTS MOTEURS POUR POMPE AVEC
L‘APPAREIL
DÉMARRAGE
• Une fois que l‘appareil est branché au circuit électrique, la LED verte s‘illumine «Strom AN» (tension
en marche), pendant que la LED jaune «Pumpe AN» (pompe en marche) montre que la pompe a été
démarrée.
ouvert que la LED rouge s‘éteigne.
• Aussitôt que la touche est relâchée et que le robinet d‘eau est fermée, l‘appareil éteint la pompe
sous pression maximale.
FONCTION
• Après le démarrage, l‘appareil sera programmé pour e
ectuer tous les processus de commande de
-
rer par une pression sur la touche «Neustart» (redémarrage).
RÉSOLUTION DE DYSFONCTIONNEMENTS
Schéma de câblage pour le
branchement d‘une pompe
230 V monophasée jusqu‘à 1,1
kW.
Schéma de câblage pour le
branchement d‘une pompe
230 V monophasée plus de
1,1 kW, par interrupteur à
distance.
Schéma de câblage pour
le branchement d‘une
pompe 380 V triphasée, par
interrupteur à distance.
l‘interrupteur à distance
Capacité minimale de 4 kW ou
5,5 CV env. 230 V
l‘interrupteur à distance
Capacité minimale de 4 kW ou
5,5 CV env. 230 V
Dysfonctionnement Cause sur l‘appareil Cause extérieure
• La pompe de
fonctionne pas.
• La platine est endommagée.
• Pas de tension
• La pompe est bloquée
• Les câbles électriques sont inversés
(Conduit/moteur)
• La pompe ne peut
pas s‘arrêter.
• La platine est endommagée.
• Le détecteur de courant
est coincé dans la position
supérieure.
• La touche de redémarrage est
bloquée.
• La pompe n‘a pas une pression
suf
sante.
• Présence d‘une fuite correspondant
à plus de 0,6 l/min de perte
• La pompe fonctionne
par intermittence.
• La platine est endommagée
• La pompe n‘a pas une pression
suf
sante.
• Présence d‘une fuite correspondant
à moins de 0,6 l/min de perte
• La pompe est
bloquée.
• La platine est endommagée.
• La pompe produit une pression
inférieure à la pression
d‘amorçage.
• Manque d‘eau
• Problème d‘aspiration
