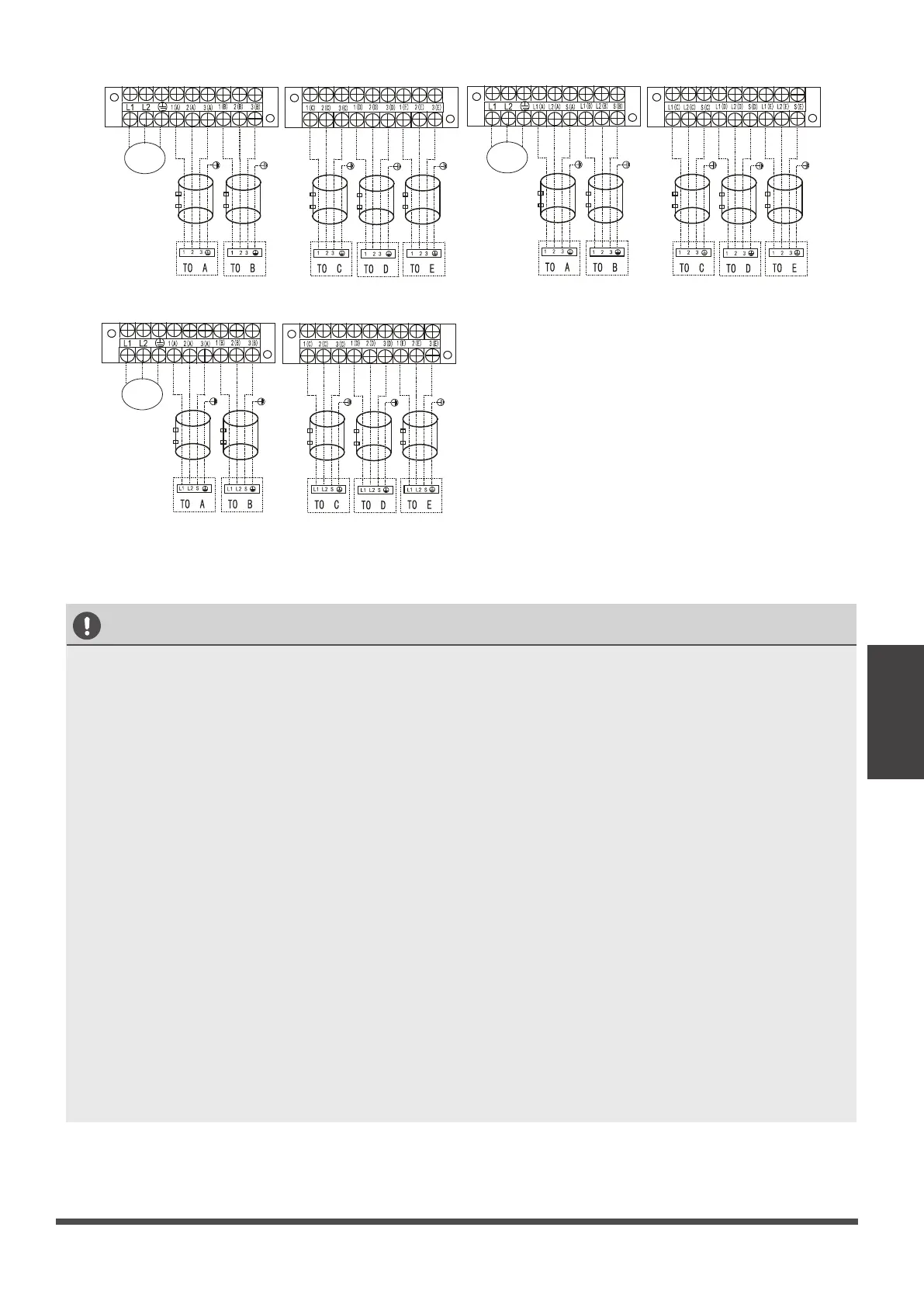

Câblage
Modèle E Modèle F
Modèle G
Après la confirmation des conditions ci-dessus, suivez les instructions suivantes lorsque vous
effectuez le câblage :
• Assurez-vous de toujours disposer d'un circuit de puissance dédié spécifiquement pour la
thermopompe. Suivez toujours le diagramme affiché à l'intérieur du couvercle de la carte
de commande.
•
Les
vis de fixation du câblage
situées
dans
le boîtier des
raccords électriques peuvent devenir
lâches lors du transport. Des vis desserrées pourraient faire brûler le câble, vérifiez que
celles-ci soient solidement vissées.
• Vérifiez les spécifications relatives à la source d'alimentation.
• Confirmez que la capacité électrique est suffisante.
• Confirmez que la tension de démarrage est maintenue à plus de 90 % de la tension
nominale indiquée sur la plaque signalétique.
• Confirmez que l'épaisseur du câble est telle qu'indiquée dans les spécifications de la
source d'alimentation.
• Assurez-vous de toujours installer un disjoncteur de fuite à la terre dans les zones
mouillées ou humides.
• Ce qui suit peut être causé par une chute de tension : vibration d'un commutateur
magnétique, endommagement du point de contact, fusibles endommagés et autres
perturbations du fonctionnement normal.
• La mise hors tension doit être incorporée dans le câblage fixe. Il devra y avoir une
séparation d'un contact de vide d'air d'au mois 3 mm au niveau des conducteurs actifs
(phase).
• Avant d'accéder aux bornes, tous les circuits d'alimentation doivent être débranchés.
