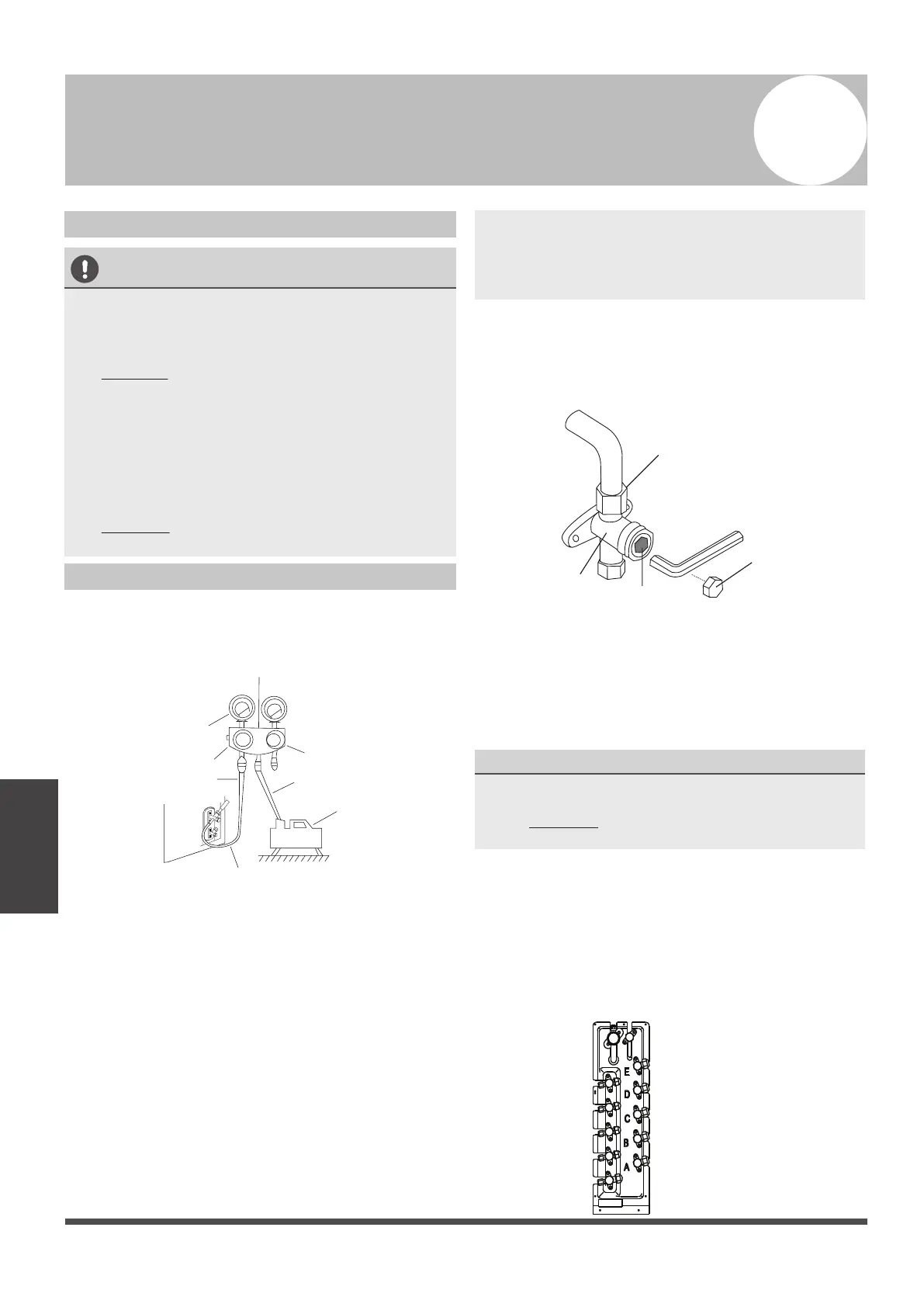

Fig. 9.3
Page 20
Purge d'air
9
Mesures de sécurité
Jauge du collecteur
Jauge du composé
-76 cmHg
Valve à basse pression
Tuyau de charge
Valve à haute pression
Tuyau de charge
Pompe à vide
Manomètre
Valve à basse pression
Fig.9.1
Écrou conique
Capuchon
Corps de valve
Tige de valve
Fig. 9.2
OUVRIR DOUCEMENT LA TIGE DE
VALVES
Purge d'air
MISE EN GARDE
• Utilisez une pompe à vide avec un manomètre
affichant une lecture inférieure à 0,1 MPa et une
capacité de purge d'air supérieure à 40L/min.
• L'unité extérieure ne requiert pas de purge.
N'ouvrez PAS les valves d'arrêt de gaz et d'eau
de l'unité extérieure.
• Assurez-vous que le compteur combiné lise -0,1
MPa ou moins après 2 heures. Si après trois
heures la lecture est toujours supérieure à 0,1
MPa, vérifiez s'il y a une fuite de gaz ou d'eau à
l'intérieur du tuyau. S'il n'y a pas de fuites,
effectuez une autre purge pendant 1 ou 2
heures.
•
N'utilisez PAS de gaz réfrigérant pour
purger le système.
Instructions concernant la purge
Avant d'utiliser une jauge de collecteur et une pompe à
vide, veuillez lire leurs manuels d'utilisation respectifs
afin de les utiliser de manière adéquate.
1. Branchez le tuyau de charge de la jauge du
collecteur sur un port service au niveau de la valves
à basse pression de l'unité extérieure.
2. Branchez le tuyau de charge de la jauge du
collecteur depuis la pompe à vide.
3. Ouvrez le côté présentant la basse pression de la
jauge du collecteur. Gardez le côté présentant la
haute pression fermé.
4. Mettez la pompe à vide sous tension afin de purger
le système.
5. Faites fonctionner la pompe pendant au moins 15
minutes, ou jusqu'à ce que le compteur combiné
lise -76cmHG (-1 x 105 Pa).
6.
Fermez la valve à basse pression de la jauge du
collecteur puis éteignez la pompe à vide.
7. Attendez 5 minutes, puis vérifiez qu'il n'y ait eu
aucun changement au niveau de la pression du
système.
REMARQUE : s'il n'y a aucun changement au niveau
de la pression du système, dévissez le capuchon de la
valve sous emballage (valve à haute pression). S'il y a
un changement au niveau de la pression du système,
il est possible qu'il y ait une fuite de gaz.
8.
Insérez la clé hexagonale dans la valve sous
emballage (valves à haute pression) puis ouvrez
la valve en tournant la clé de 1/4 dans le sens
antihoraire. Prêtez attention au bruit jusqu'à ce
que vous entendiez le gaz sortir du système, puis
fermez la valve après 5 secondes.
9.
Surveillez le manomètre pendant une minute afin
de vous assurer qu'il n'y a pas de changements
au niveau de la pression. La lecture devrait être
légèrement supérieure à la pression
atmosphérique.
10. Retirez le tuyau de charge du port de service.
11.
Utilisez la clé hexagonale et ouvrez entièrement les
valves à basse et à haute pression.
Lors de la manipulation des corps des valves, tournez
la clé hexagonale jusqu'à ce qu'elle s'appuie contre la
butée. N'essayez PAS de forcer la valve pour l'ouvrir
davantage.
12.
Serrez les capuchons de protection des valves
manuellement, puis serrez-les à l'aide de l'outil
approprié.
13.
Si l'unité extérieure utilise toutes les valves de
dépression, et que la position de vide se situe sur
la valve principale, le système n'est pas raccordé
à l'unité intérieure. La valve doit être serrée avec
une vis-écrou. Vérifiez la présence d'éventuelles
fuites de gaz avant l'opération afin d'éviter tout
risque de fuites.
