17

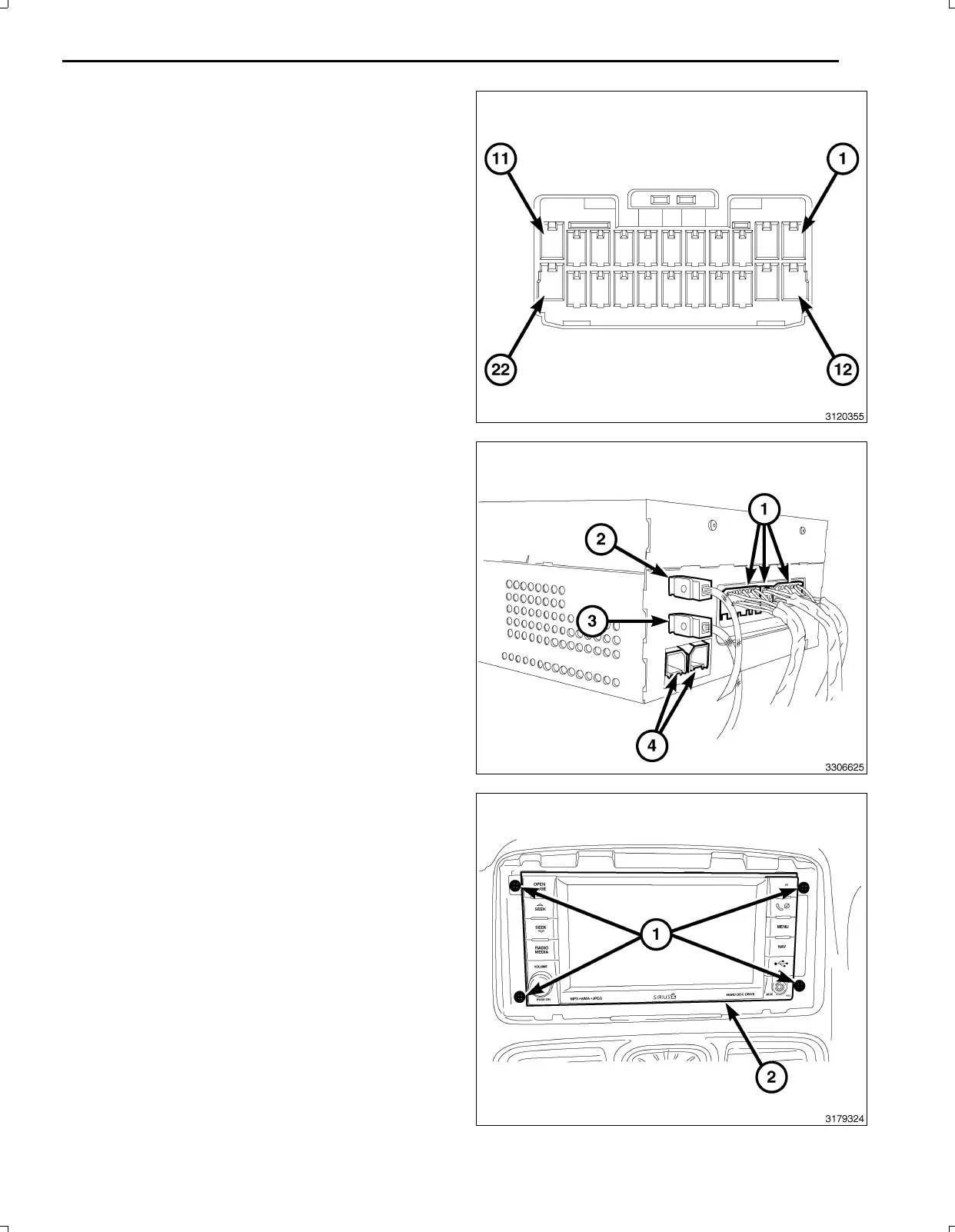

NOTA:Puedequeyahayaunconectordepines22a
laradio.Useelexistenteydesecheelquesepropor
cionaenelkit.
76.Retiredelconectordelmazodecablesdelaradiola
lengüetadebloqueodelcabledelconector.
77.Inserteloscablesdelmazodecablesdelacámaraen
elconectordelmazodecablesdelaradiotalcomose
explicaacontinuación:
a.Cabledelaseñal(DG/BR):cavidad3
b.Cablederetorno(DG/OR):cavidad4
c.Cableblindado(DG/WT):cavidad5
78.Coloquelaradioenelpaneldeinstrumentos.
79.ConectordeantenaAM/FM(2).
80.Enchufeelconectoreléctrico(1).
81.Conectelaantenadenavegación/satélite(3).
82.EnchufelosconectoresUSB(4),segúnversiones.
83.Monteloselementosdefijación(2)delaradio(1).
Jun30,2011K6861197
