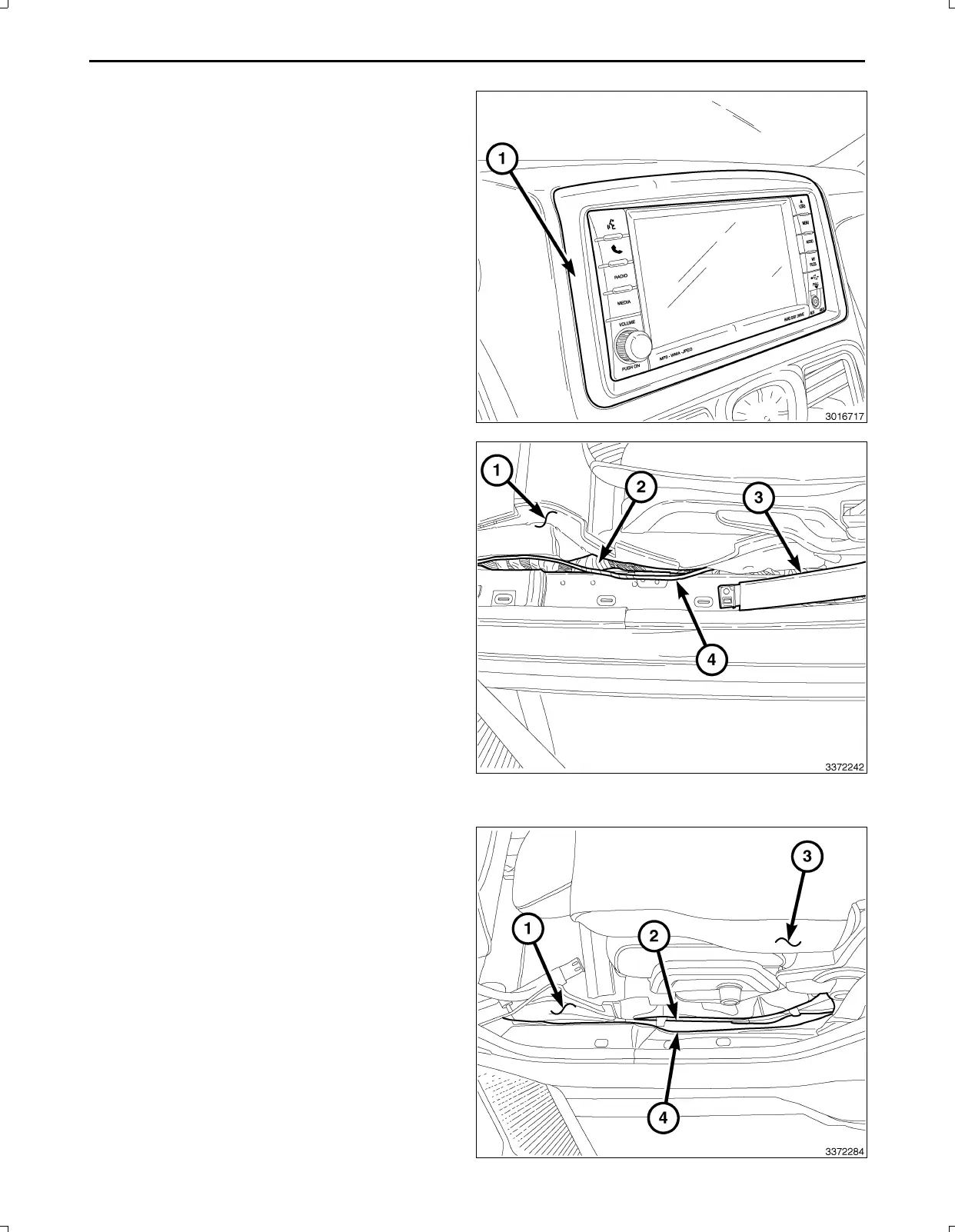

84.Coloqueelbiselcentral(1)sobreelpaneldeinstru
mentosypresioneconfuerzadeformauniforme
alrededordelperímetrodelbiselparaasentarlas
pinzasdesujeción.
NOTA:Laguíapordebajodelpaneldeinstrumentos
debeestarporencimadelacorrederadelpedal
defrenoylosuficientementefijadacomoparaque
noseproduzcaningúntipodeinterferenciaconel
movimientodelpedal.Laguíapordebajodelpanel
deproteccióndebefijarseparaquenoseproduzca
ningúntipodeinterferenciaconelmovimientodel
pedal.
85.Paseelmazodecablesdelacámarademarchaatrás
pordebajodellateralizquierdodelpaneldeinstru
mentos(encimadelacorrederadelpedaldefreno)
detrásdelpaneldeproteccióndelanteroizquierdoy
fíjeloalmazodecablesdelvehículoconcorreasde
conexión.
86.Paseelmazodecablesdelacámarademarchaatrás
(4)conelmazodecablesdelvehículo(2)pordebajo
delbordedelaalfombrilla(1)debajodellimpiabarros
delapuertadelanteraizquierdaydebajodelembel
lecedorinferiordelmontanteB(3).Fíjeloalmazode
cablesdelvehículo(2)conlascorreasdeconexióncuandoseanecesario.
87.Paseelmazodecablesdelcabledelacámara
demarchaatrás(4)pordebajodelbordedela
alfombrilla(1)debajodelaplacaprotectorade
lapuertadeslizanteyalrededordelasientodela
segundafila(3)paraquepasepordebajodelpanel
derevestimientolateral.Fíjeloalmazodecablesdel
vehículo(2)conlascorreasdeconexióncuandosea
necesario.
