Mopar 82215277AB - Page 7

K6862801
3-29-18
7
C1 (A)
C1 (A)
15
16 17
www.mopar.com
B

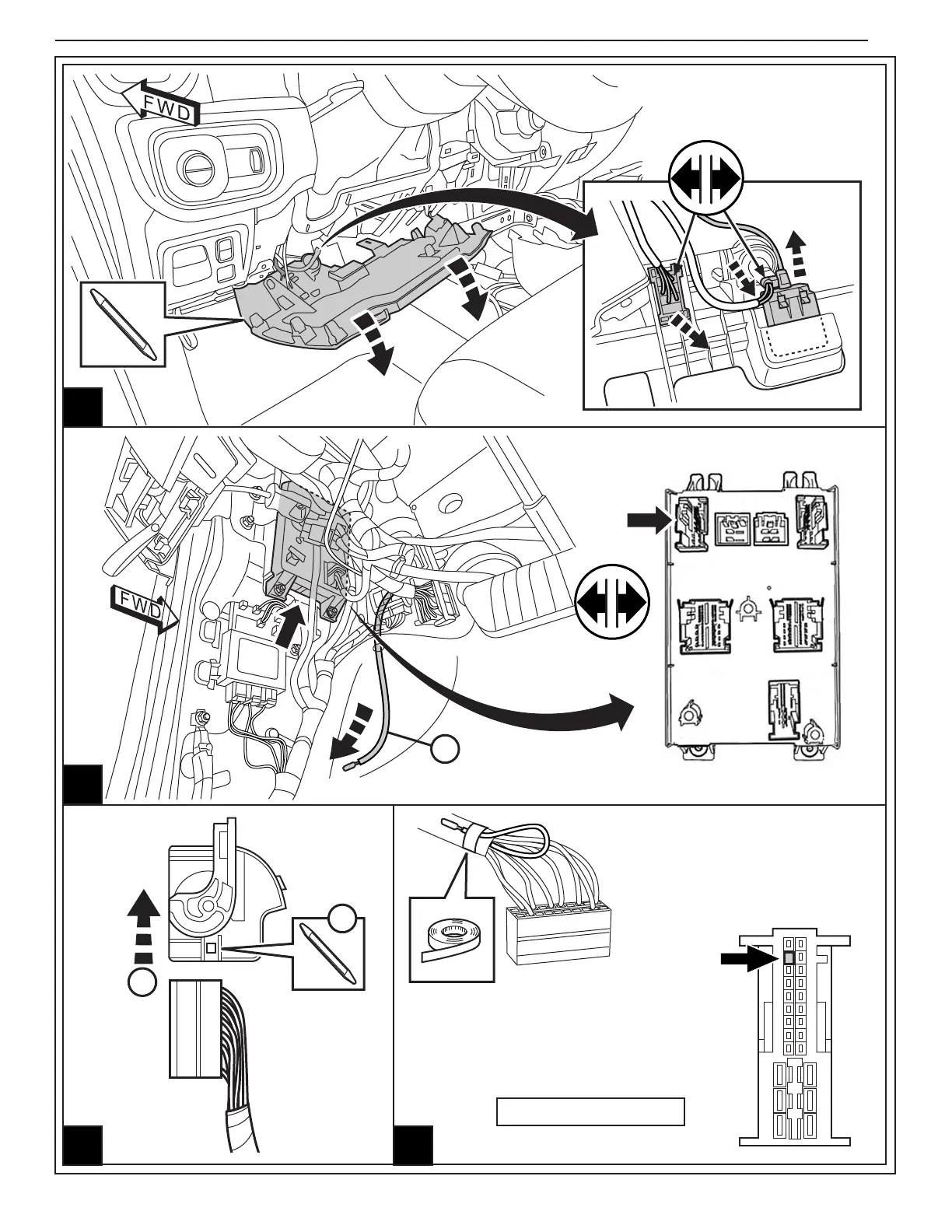

VIEWED FROM WIRE END
INSERT TAB CONNECTOR
FROM HARNESS (A) INTO PIN 11
14
IF A FACTORY WIRE
IS PRESENT, REMOVE AND
TAPE BACK ON HARNESS
Insérez l'extrémité du connecteur (A) dans la broche 11
Inserte el extremo del conector (A) en el pin 11
Vu de l'extrémité du fil
Visto desde el extremo del cable
Si un fil existant est présent,
retirez-le et fixez avec du ruban adhésif
Si hay un cable existente,
retírelo y asegúrelo con cinta
C1
(A)
2
1
PIN 11
