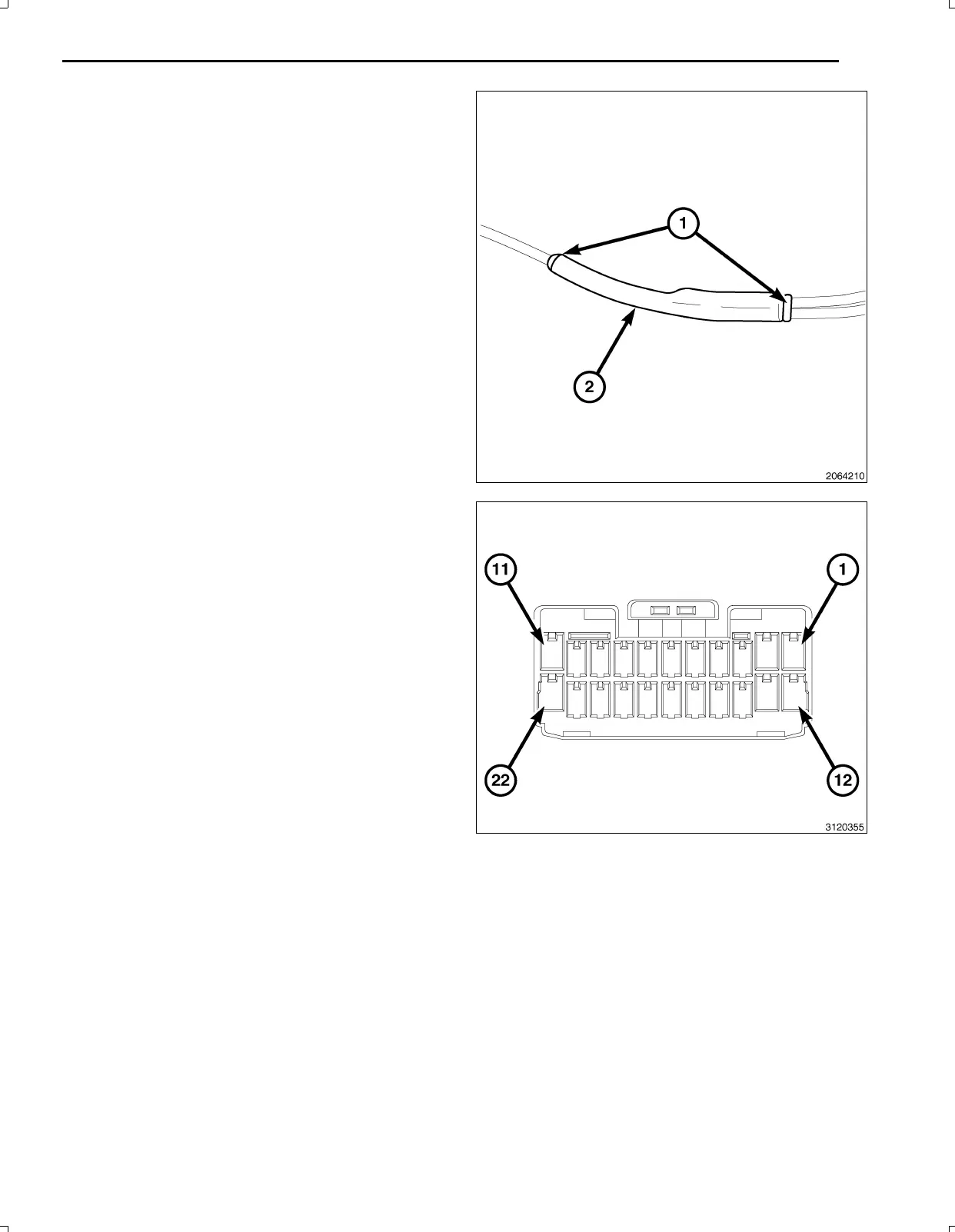

52.Centrerletubethermorétrécissable(2)pardessusle
jointdesoudureetchaufferàl'aided'unpistoletther
mique.Chaufferlejointjusqu'àcequeletubesoitpar
faitementscelléetquel'enduitd'étanchéité(1)sorte
parlesdeuxextrémitésdutube.
53.Souder/épisserlefildemasse(BK)delacaméra
dereculàlamasse(BK)connecteurdufaisceau
decâblagedelaprisedecourantdel'allumage12V
commecidessus.
REMARQUE:Ilpeutyavoirunconnecteuràbroche22
connectéauTGM.Utiliserceluicietmettreaurebut
celuifournidanslatrousse.
54.Désserrerlalanguettedeblocagedufildeconnecteur
duconnecteurdefaisceau3duTGM.
55.Insérerlesfilsdufaisceaudelacaméradansle
connecteurdefaisceaudu3TGMtelqu'indiqué
cidessous:
a.Fildesignal(GY/LB)cavité15
b.Filderetour(GY/OR)cavité16
c.Filblindé(Nu)cavité17
