NOTA:Cuandocoloqueelcable,asegúresedeno
dañarlosterminalesdeéste.

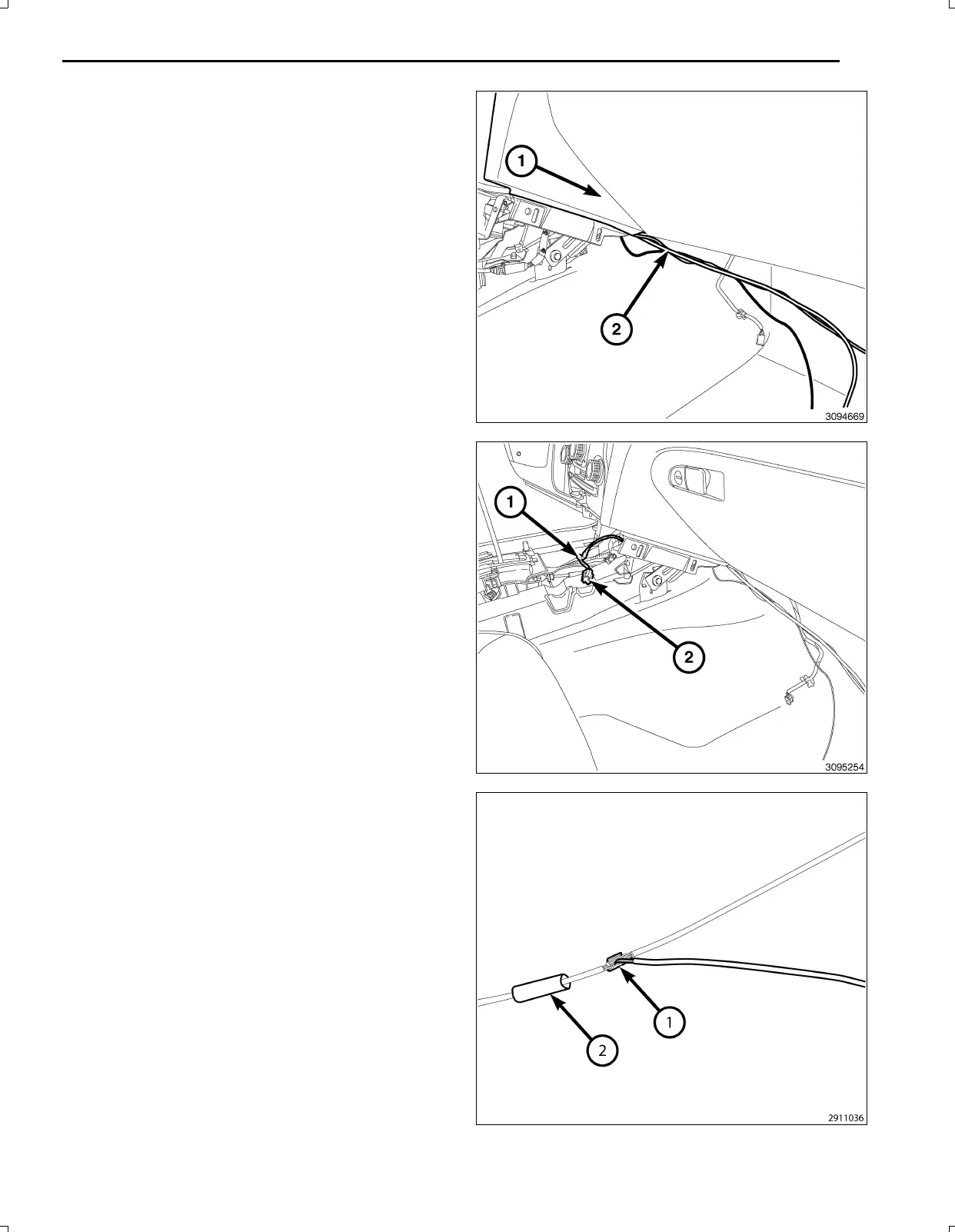

47.Introduzcaelmazodecables(2)delacámarademar
chaatrásporelP/Iinferior(1)paraconectarelmazo
decablesdealimentacióndeencendidode12Vyel
TGM.
48.Retirelacintadeaislamiento(1)deloscablesdel
conectordelmazodecablesdealimentaciónde
encendidode12V(2)paraempalmarloscables.
49.Prepareelempalme/engarzadodelcablede
alimentacióndelacámarademarchaatrás(PK/OR)
a(DB/PK)delconectordelmazodecablesde
alimentacióndeencendidode12Vdelasiguiente
forma:
a.CorteelcableDB/PKdealimentacióndeencen
didode12V.
b.Pele13mm(0.5in)deaislamientodecadacable
quehayaqueempalmar.
c.Coloqueuntrozodetubotermorretráctiladhesivo
(2)sobreunodelosladosdelcable.Asegúrese
dequeeltubosealosuficientementelargocomo
paracubrirysellarlatotalidaddelazonade
reparación.
d.Coloquelosfilamentosdecablessuperpuestos
enelinteriordelclipdeempalme(1).
Nov16,2010K6861117
