17

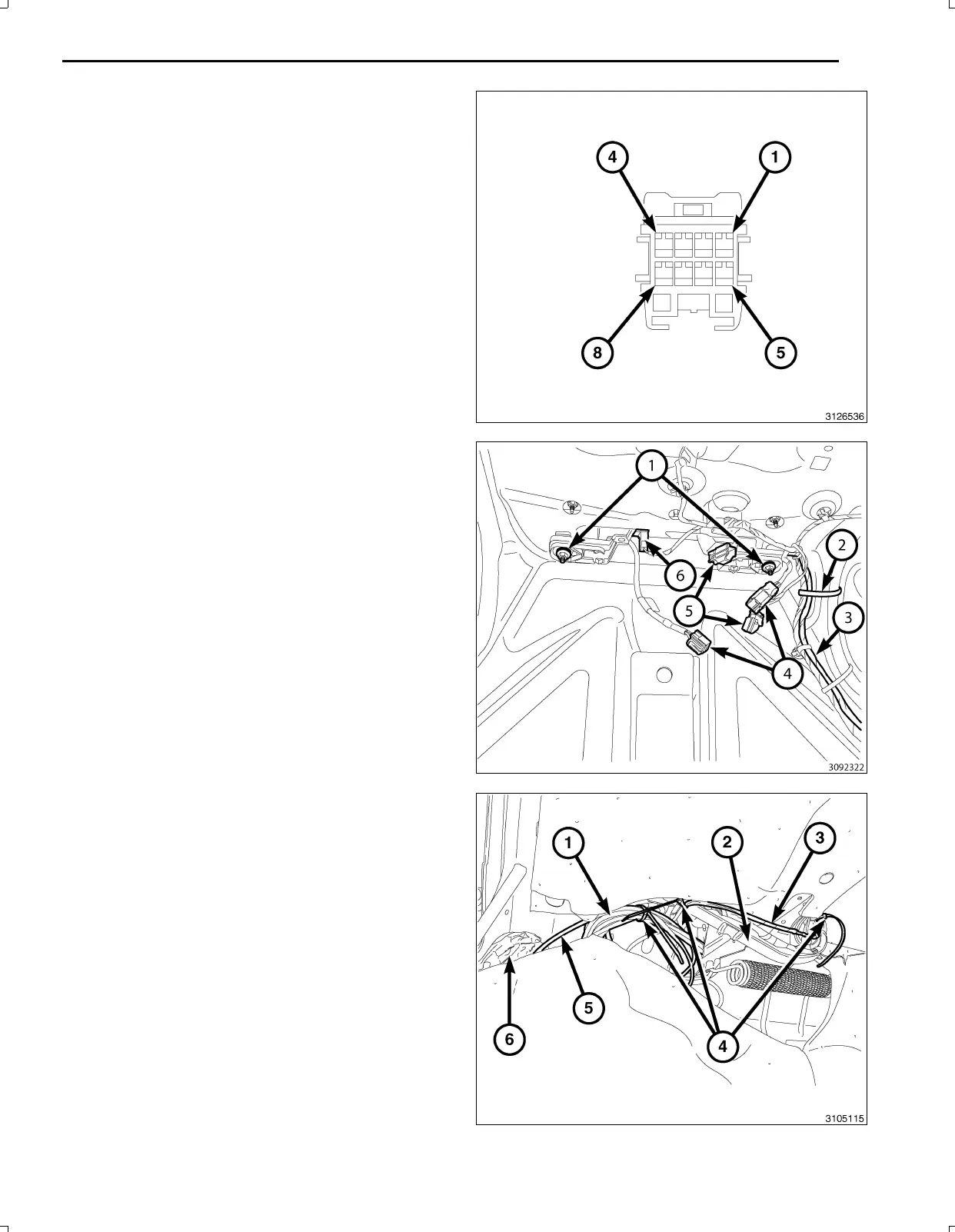

69.Retirelalengüetadebloqueodelterminaldelconec
tordelconectordelacámarademarchaatrás.
70.Introduzcaloscablesdelmazodelacámarademar
chaatrásenelconectordelacámarademarchaatrás
delasiguienteforma:
a.Cabledealimentacióndeencendidode12V(PK/
OR)cavidad2
b.Cablederetornodeseñal(GY/OR)cavidad3
c.Cabledeseñal(GY/LB)cavidad4
d.Cabledelprotector(descubierto)cavidad7
e.Cabledemasa(BK)cavidad8
71.Coloqueelconjuntodelucesconlacámarademar
chaatráseinstalelastuercasdefijación(1).
72.Conectelosconectoresdelmazodecablesdelcon
mutadorylaluz(5,6).
73.Dirijaelmazodecablesdelacámarademarchaatrás
(3)conelmazodelmaleteroyfíjeloconbridas(2)si
fueranecesario.
74.Enchufelosconectoresdelacámarademarchaatrás
(4).
75.Dirijaelmazodecablesdelacámarademarcha
atrás(3)porlabisagradelmaletero(2)ycolóquela
conbridas(4)sifueranecesario.
76.Dejeaparteelexcesodelmazodecables(1)yfíjelo
conunabrida(4).
77.Introduzcaelmazodecables(1)porelhuecodela
ruedafijandoeláreademovimientodelmaletero/bis
agraconbridas(4)sifueranecesario.
78.Introduzcaelmaterialaislante(6)porelorificiodeac
cesopordondeelmazodecablesdelacámarade
marchaatrás(5)porelpaneldelacarroceríapara
protegerloderozaduras.
Nov16,2010K6861117
