sistemaairbagantesdecontinuarconladiagnosisoservicio.ESTAESLAUNICAFORMASEGURADEINHAB
ILITARELSISTEMADEAIRBAG.Denotomarlasprecaucionesapropiadassepodríaproducirundespliegue
accidentaldelairbagylesionesgravesomortales.
1.Desconecteyaísleelcablenegativodelabatería.

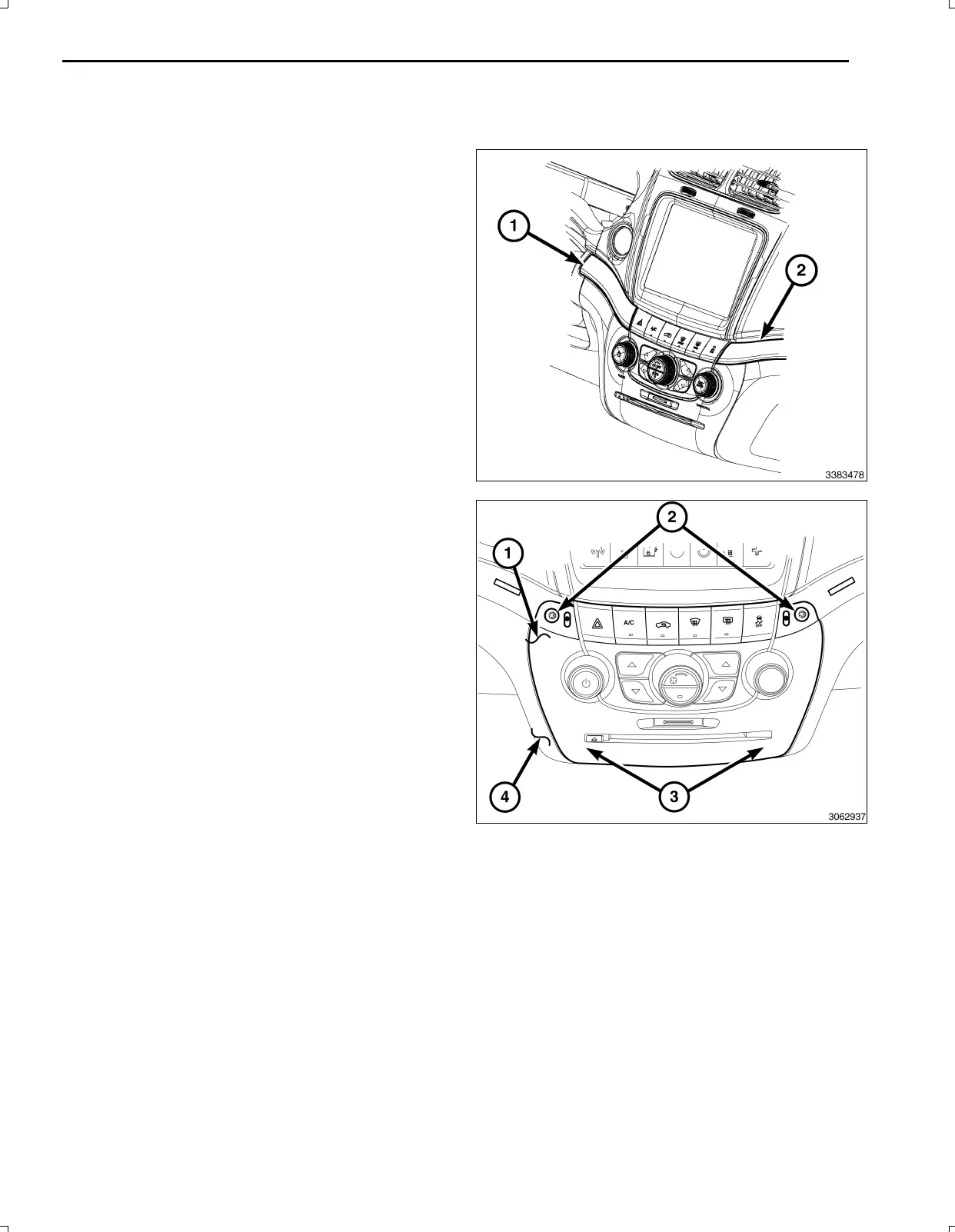

2.UtilicelaherramientadepuntaplanaC4755ouna
equivalenteparaaflojarelrevestimientodelpanelde
instrumentos(2)queseencuentraenlapartederecha
delmarcocentrallosuficientecomoparaaccederal
tornilloderetencióndelgrupodeconmutadoresque
seencuentradebajo.
3.UtiliceunaherramientadepuntaplanaC4755ouna
equivalentepararetirarelrevestimientodelpanel
deinstrumentos(1)queseencuentraenlaparte
izquierdadelrevestimientodelmarcocentral.
4.Retirelostornillos(2)quefijanelgrupodeconmuta
doresal(1)paneldeinstrumentos(4).
NOTA:Desconecteúnicamenteelconectordelmazo
decablesdelgrupodeconmutadoresrealizandoel
siguienteprocedimiento.
5.UtiliceunaherramientadepuntaplanaC4755o
equivalenteparahacerpalancaconcuidadoentre
elconjuntodelgrupodeconmutadores(1)yel
paneldeinstrumentosparaliberarloselementosde
retencióndelpanel(seencuentranen3)quefijanel
conjuntodelgrupodeconmutadores(1)alpanelde
instrumentosysepararlosdelpaneldeinstrumentos
parapoderaccederyretirarelconectorrealizando
lossiguientespasos:
