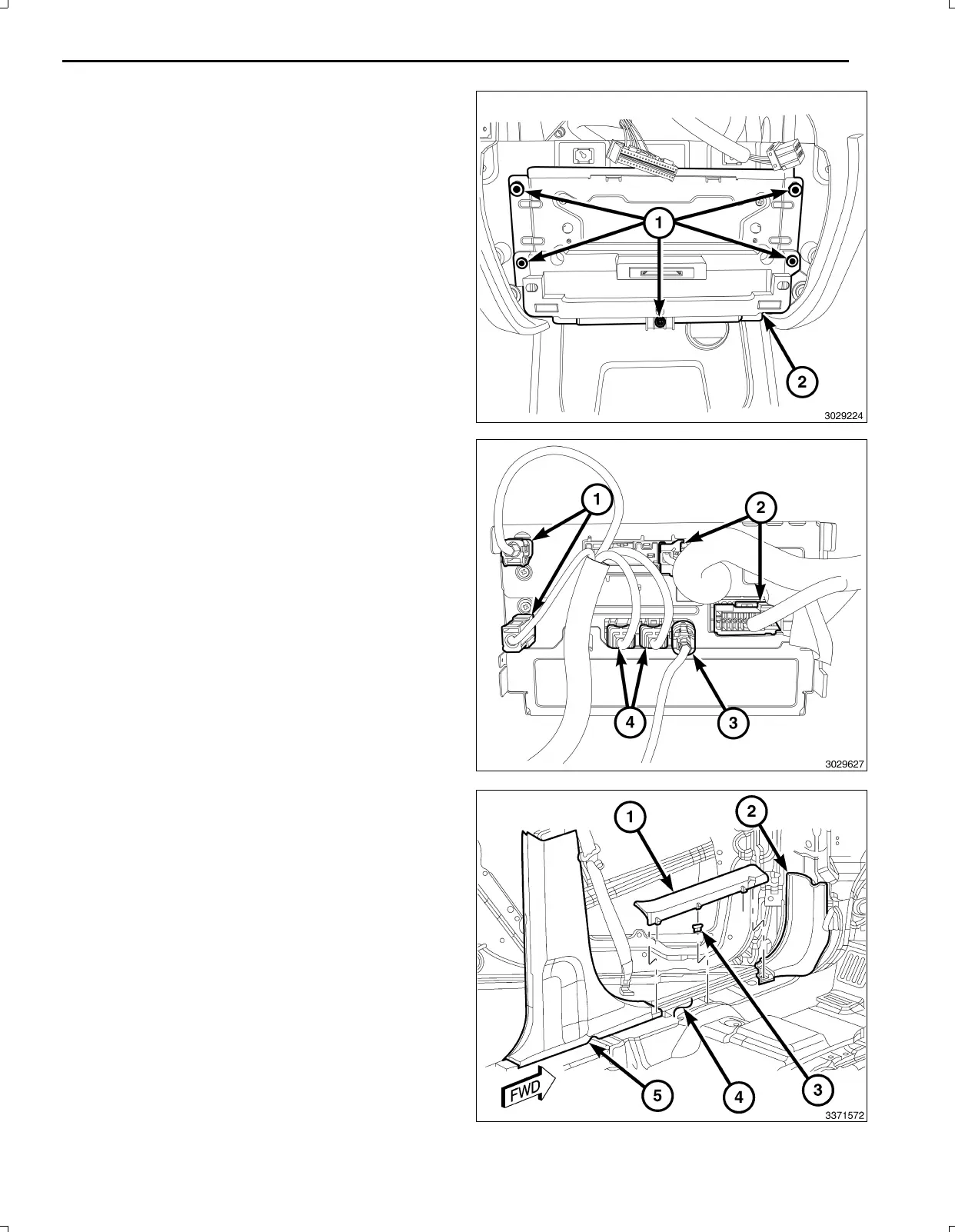

9.Retireloselementosdefijación(1)delmódulode
pasarelatelemática(TGM)(2)ytirelosuficiente
comoparaaccederalosconectoresenlaparte
posteriordelTGM.
PRECAUCIÓN:Sisesacaelcabledelaantenarecto
haciafueradelaradiosinhacerlopropioconel
conectordetrabadelaantenapodríadañarseel
cableolaradio.
10.Desconectelaantena(s)(1),loscablesdeRFHUBy
UCI(4),elcabledevídeo(3)ylosconectoresdelos
cables(2)delTGM.
11.RetireelTGMdelvehículo.
NOTA:Paramayorclaridad,sehanquitadolosasien
tos.
12.UtiliceunaherramientadepuntaplanaC4755o
equivalenteparadesacoplarlosclipsquefijanel
paneldelmarcodelapuertadelvehículo(1).
13.Comenzandoporelextremodelanterodelmarcode
lapuertadelvehículo(1),tirehaciaarribadelmarco
delapuertadelvehículoparadesencajarlosclips(3)
quelofijanalapestañadeaperturadelapuerta(4).
14.Retireelmarcodelapuertadelvehículodelantera
izquierda(1)delvehículo.
15.Retireelmarcodelapuertadelvehículotrasera
izquierda(nosemuestra)igualqueladelantera.
16.UtiliceunaherramientadepuntaplanaC4755o
equivalenteparadesacoplarlosclipsquefijanel
paneldeprotecciónizquierdo(2)yretírelo.
NOTA:Noesnecesarioretirarelrevestimientodel
montanteB,sinoaflojarparaaccederalrecorridodeloscablesdelmazodelacámarademarchaatrás.
