12

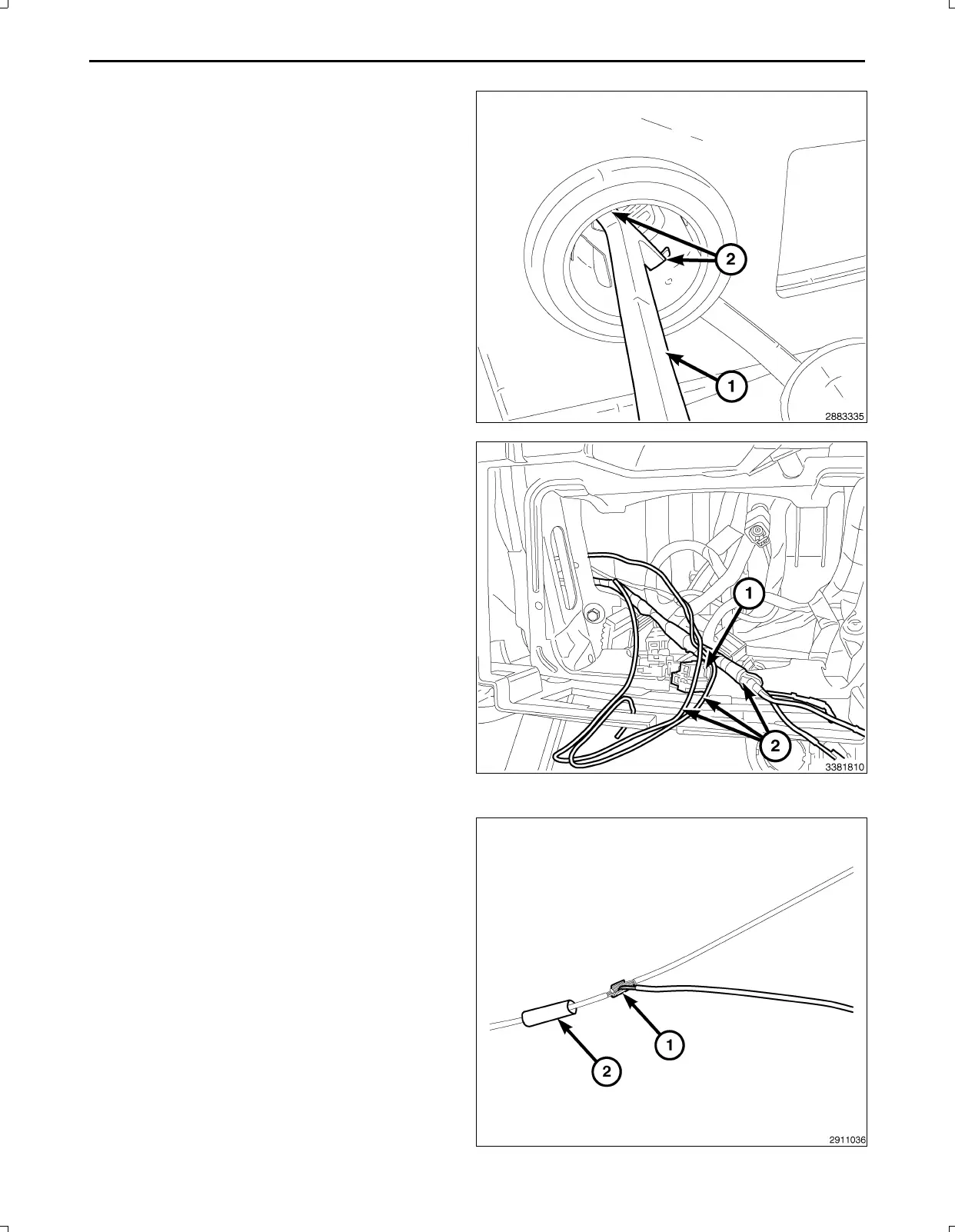

52.Retirelatomadealimentacióndeencendidode12V
deláreadelcompartimentoinferiordelpaneldein
strumentosdeestaforma:
a.Observeenelinteriorytomenotadelaposicióndelos
resaltosderetención(2).
b.Herramientadeextraccióndelatomadealimentación:
10246(1)oequivalenteenlosresaltosderetención(2)
delatomadealimentación.
c.Extraigalabaseatravésdelarodemontajemoviendo
suavementelaherramienta.
d.Desenchufeelmazodecablesdelatomade
alimentaciónyaléjela.
e.Tiredelconectordelmazodecablesdelatomadeali
mentacióndeencendidode12Vatravésdelaapertura
delapartetraseradeláreadelgrupocentralparare
alizarelempalme.
NOTA:Lapartefinaldelpaneldeinstrumentosdel
mazodecablesdelacámarademarchaatrás(2)
tienedoscablessinterminacionesdeterminales
pararealizarelempalmealconectordetomade
corrientedeencendidode12V(1).
NOTA:Asegúresedequecuandopaseelmazodeca
blesnosedañenlosterminalesdecable.
53.Paseelmazodecablesdelacámarademarcha
atrás(2)dellateralizquierdodelpaneldeinstru
mentoscercadelpedaldelfrenodeestacionamiento
porlacorrederadelpedaldefrenoyporelpanelde
instrumentosinferioryeláreadelgrupodelpanelde
instrumentoscentralparaenchufarelconectordel
mazodecablesdelatomadecorrientedeencendido
de12VyelTGM.Fijeconcorreasdeconexiónel
mazodecablesdelvehículo.
54.Quitesuficientecintaaislantedeloscablesdelconec
tordelmazodecablesdelatomadealimentaciónde
encendidode12V(1)paraempalmarlosdoscables.
55.Prepareelempalme/engarzadodelcablede
alimentacióndelacámarademarchaatrás(PK/OR)
a(DB/PK)delconectordelmazodecablesde
alimentacióndeencendidode12Vdelasiguiente
forma:
a.CorteelcableDB/PKdealimentacióndeencen
didode12V.
b.Pele13mm(0.5in)deaislamientodecadacable
quehayaqueempalmar.
c.Coloqueuntrozodetubotermorretráctiladhesivo
(2)sobreunodelosladosdelcable.Asegúrese
dequeeltubosealosuficientementelargocomo
paracubrirysellarlatotalidaddelazonade
reparación.
d.Coloquelosfilamentosdecablessuperpuestos
enelinteriordelclipdeempalme(1).
Feb02,2011K6861161
