14

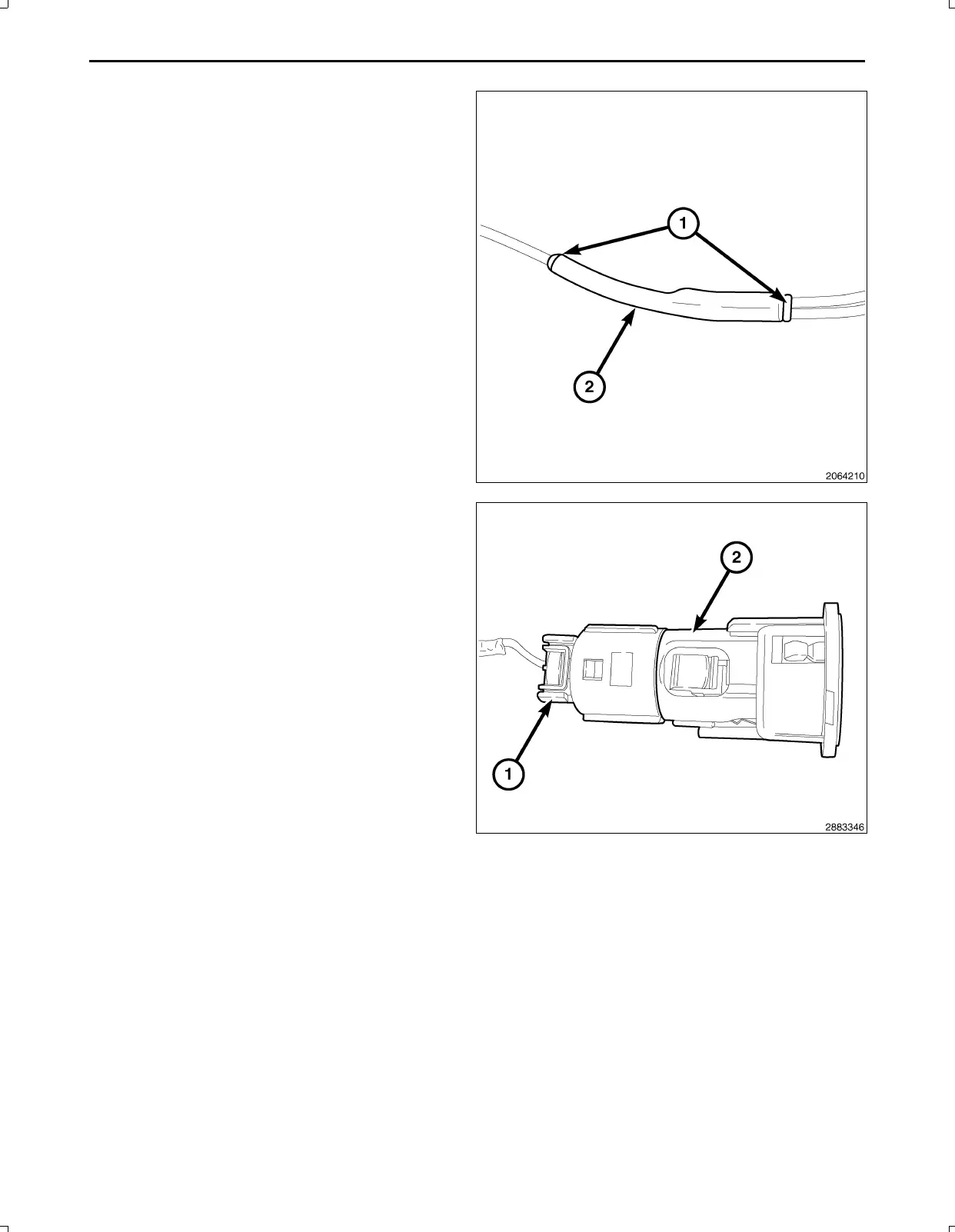

58.Centreeltubodecontraccióntérmica(2)enla
juntadelsoladorycaliénteloconunapistoladeaire
caliente.Calientelauniónhastaqueeltuboquede
firmementeselladoyelsellador(1)salgaporlosdos
extremosdeltubo.
59.Empalme/engarceelcabledemasadelacámarade
marchaatrás(BK)alamasa(BK)delconectordel
mazodecablesdealimentacióndeencendidode12V,
talycomoseindica.
60.Montelatomadecorrientedeencendidode12Vde
lasiguienteforma:
a.Paseelconectordelmazodecablesdelatomadeal
imentacióndeencendidode12V(1)porlaaberturade
laparteinferiordeláreadelgrupocentralyconéctelo
alreceptáculo(2).
b.Alineelasranurasdelaparteexteriordelconectorde
labasedelreceptáculodelatomadealimentacióncon
lasacanaladurasdelaparteinteriordelsoporte.
c.Montelatomadecorrienteenelpanelpresionando
firmementelabasedelreceptáculodelatomade
alimentaciónhastaquelosresaltosderetencióndel
soporteencajenalcompletoenlosreceptáculos.
Feb02,2011K6861161
