16

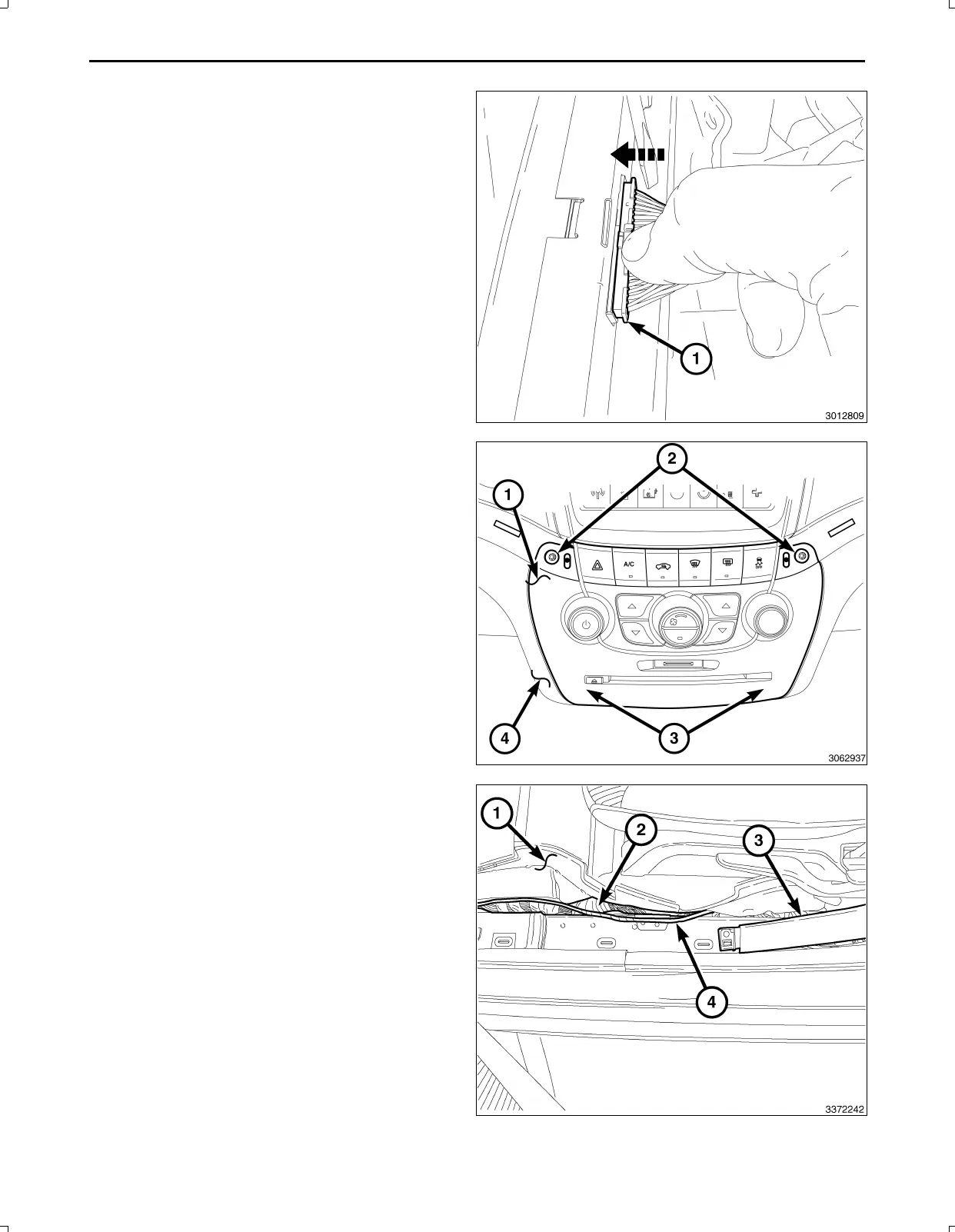

65.Enchufeconcuidadoelconectorde40vías(1)del
conjuntodelgrupodeconmutadores.
66.Coloqueelconjuntodeconmutadoresdelpanelde
instrumentosypulseuniformementehastaquese
acoplenlosdosclipsinferiores(3).
67.Monteyaprietelosdostornillos(2)quefijanelgrupo
deinstrumentos(1)alpaneldeinstrumentos(4).
68.Monteelrevestimientodelpaneldeinstrumentosen
laderechaylaizquierdadelgrupodeconmutadores.
NOTA:Laguíapordebajodelpaneldeinstrumentos
debeestarporencimadelacorrederadelpedal
defrenoylosuficientementefijadacomoparaque
noseproduzcaningúntipodeinterferenciaconel
movimientodelpedal.Laguíapordebajodelpanel
deproteccióndebefijarseparaquenoseproduzca
ningúntipodeinterferenciaconelmovimientodel
pedal.
69.Paseelmazodecablesdelacámarademarchaatrás
pordebajodellateralizquierdodelpaneldeinstru
mentos(encimadelacorrederadelpedaldefreno)
detrásdelpaneldeproteccióndelanteroizquierdoy
fíjeloalmazodecablesdelvehículoconcorreasde
conexión.
70.Paseelmazodecablesdelacámarademarchaatrás
(4)conelmazodecablesdelvehículo(2)pordebajo
delbordedelaalfombrilla(1)debajodellimpiabarros
delapuertadelanteraizquierdaydebajodelembel
lecedorinferiordelmontanteB(3).Fíjeloalmazode
cablesdelvehículo(2)conlascorreasdeconexióncuandoseanecesario.
Feb02,2011K6861161
