18

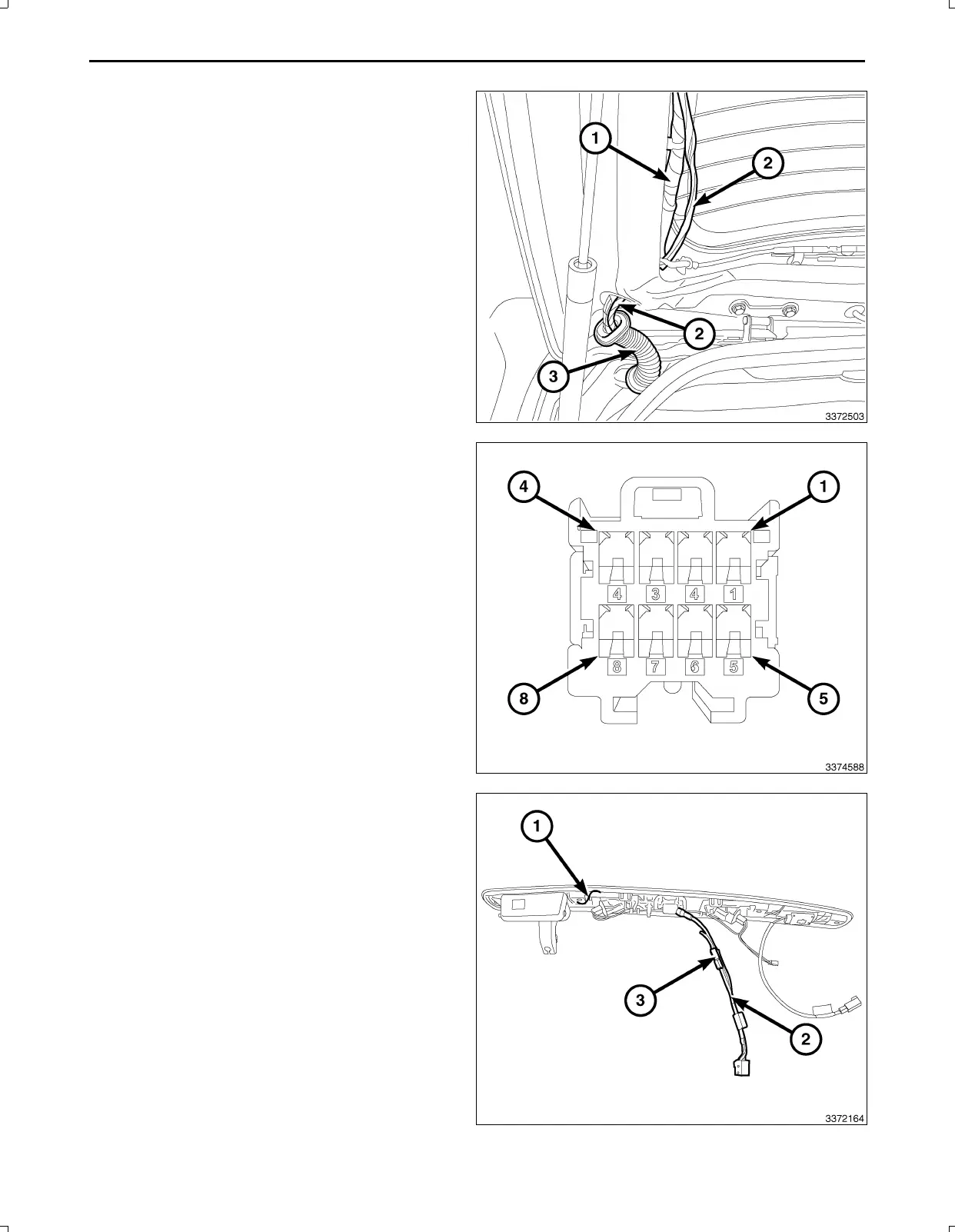

74.Paseelmazodecablesdelacámarademarcha
atrás(2)porlaarandeladelmazodecablesdela
compuertalevadiza(3)conelmazodecablesdela
compuertalevadiza(1)hastaelpuntodeconexión
delconectordelacámarademarchaatrásdelnuevo
conjuntodeluces.Fíjeloalmazodecablesdel
vehículo(1)conlascorreasdeconexióncuandosea
necesario.
75.Retirelalengüetadebloqueodelterminaldelconec
tordelconectordelacámarademarchaatrás.
76.Introduzcaloscablesdelmazodelacámarademar
chaatrásenelconectordelacámarademarchaatrás
delasiguienteforma:
a.Cabledealimentacióndeencendidode12V(PK/
OR)cavidad2
b.Cablederetornodeseñal(GY/OR)cavidad3
c.Cabledeseñal(GY/LB)cavidad4
d.Cabledelprotector(descubierto)cavidad7
e.Cabledemasa(BK)cavidad5
77.Prepareelconjuntodeluces(1)paralainstalacióny
activeelconectordelaluzdematrícula(3)enelmazo
decablesdelacámarademarchaatrás(2).
Feb02,2011K6861161
