K6862043
3/11/14
7

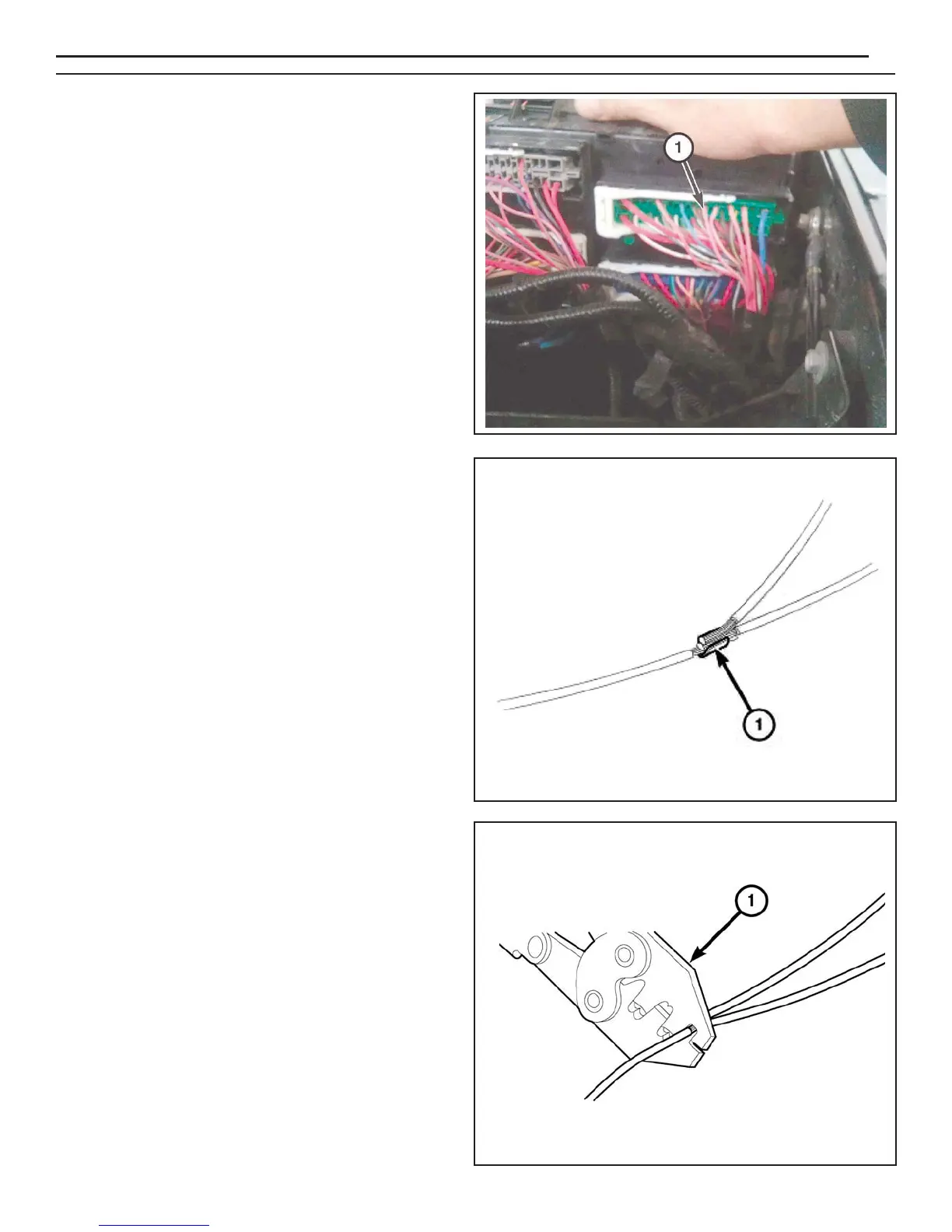

27. Faites pivoter la centrale de servitudes (PDC) pour
accéder au dessous de la centrale.
28. Repérez le fil du circuit F923 (ROSE/JAUNE) à la
cavité 13 (1) dans le connecteur C7 sous la centrale.
29. Raccordez le câble rouge du faisceau de carrosserie
fourni (C) au fil du circuit F923 (ROSE/JAUNE) à la
cavité 13 de la centrale (PDC) (raccordez et
soudez le nouveau fil au fil dorigine à laide des
procédures de soudage mentionnées aux
étapes 31 à 34).
30. Placez les brins de fil en les faisant chevaucher dans
lagrafe de jonction de fil (1).
31. À laide de loutil de sertissage Mopar
MD (1) ou dun
outil équivalent, sertissez lagrafe de jonction de fil et
les fils ensemble.
