K6862043
3/11/14
9
39. Continuez à acheminer le faisceau de carrosserie
fourni (A) vers la zone du panneau de seuil de portière
du conducteur.

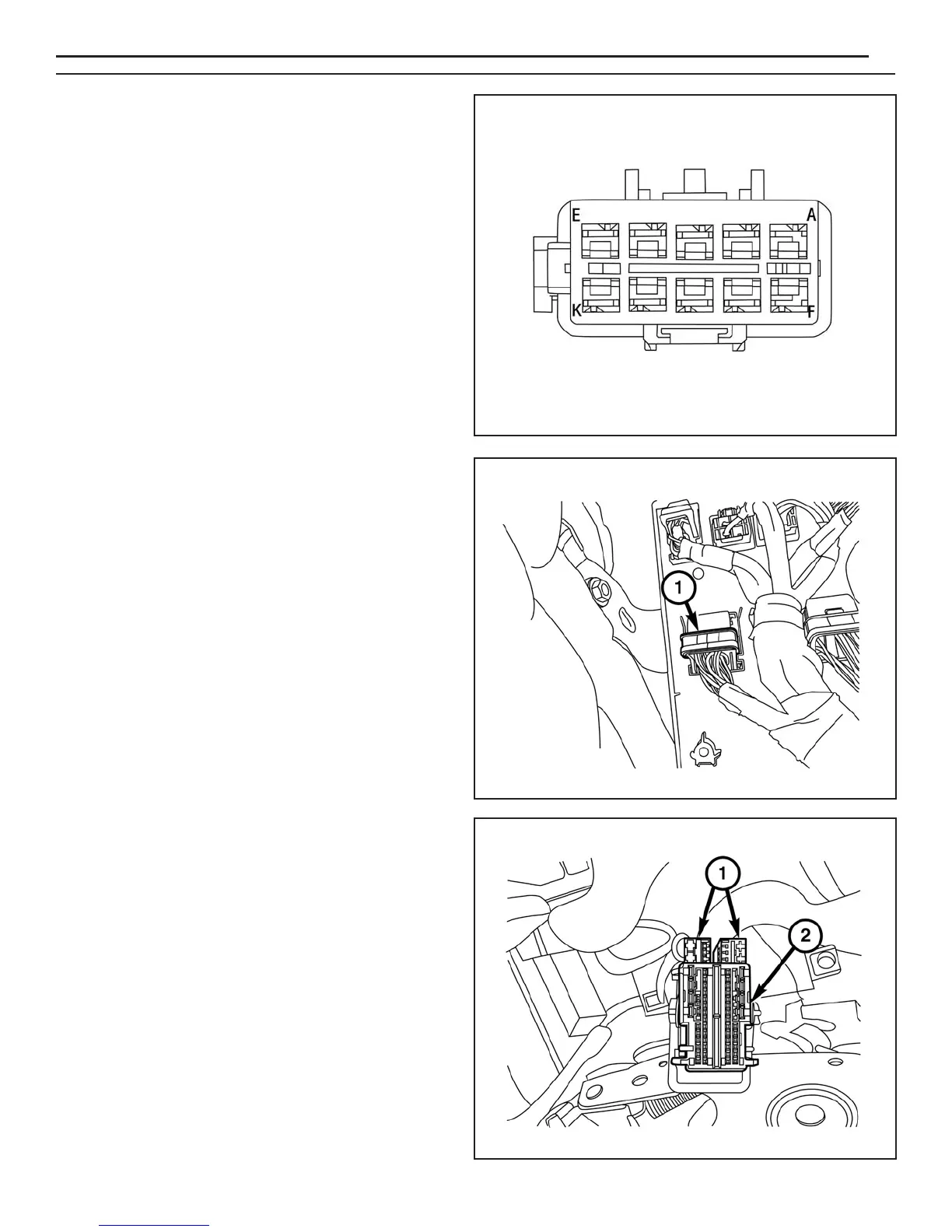

40. Insérez les fils dans le connecteur fourni (fixés à laide
de ruban adhésif dans lenveloppe en polyéthylène),
comme indiqué ci-dessous :
Cavité A GRIS/BLEU
Cavité B JAUNE
Cavité C VERT
Cavité D GRIS/ORANGE
Cavité E naturel
Cavité F BLEU
41. Libérez et retirez le connecteur C5 (1) du module de
commande de la carrosserie (BCM).
42. Retirez le boîtier (2) pour accéder aux plaques à
bornes (1).
