K6862043
3/11/14
13
55. Si nécessaire, retirez les trois fils existants
montré du connecteur et la bande de retour sur
le fil principal. Insérez les fils de nouvelles
comme suit:
Cavité 31 GRIS/BLEU
Cavité 32 GRIS/ORANGE
Cavité 33 - Bare
56. Contrôlez tout le câblage et coupez l'excédent des attaches-câbles.
57. Reconnectez le câble négatif de laccumulateur.
58. Pour reposer les garnitures intérieures, refaites à linverse les étapes 45 par 52, 26, à 3.
59. Suivez les directives de configuration à la page suivante.

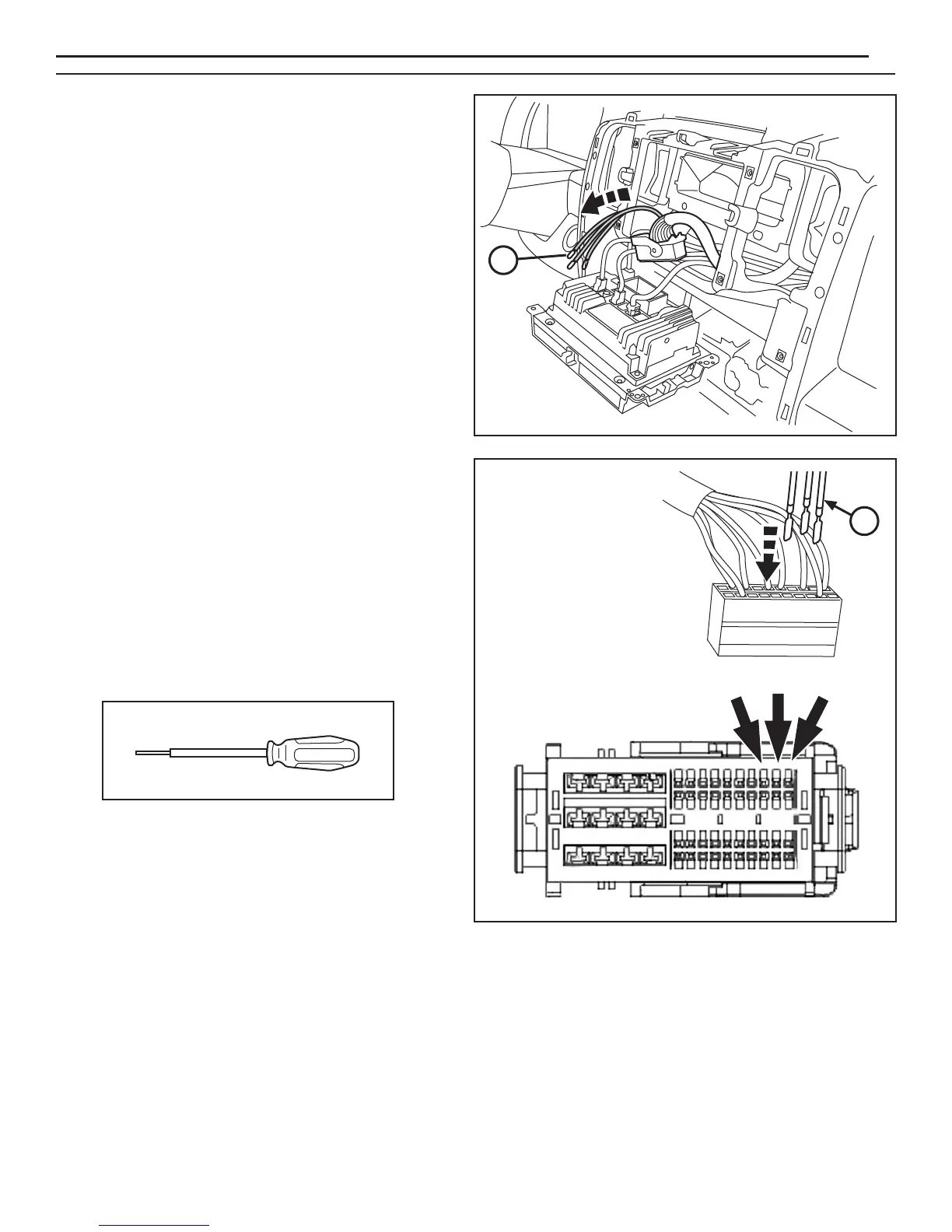

54. Insérez l'extrémité à trois broches de fil de radio (B)
à travers la console centrale et à l'extérieur à travers
l'ouverture de la radio.
B
REMARQUE
: Pour dégager les fils du connecteur,
utilisez l'outil Miller 6680.
www.mopar.com
B
PIN 31
PIN 32
PIN 33
