K6862043
3/11/14
10

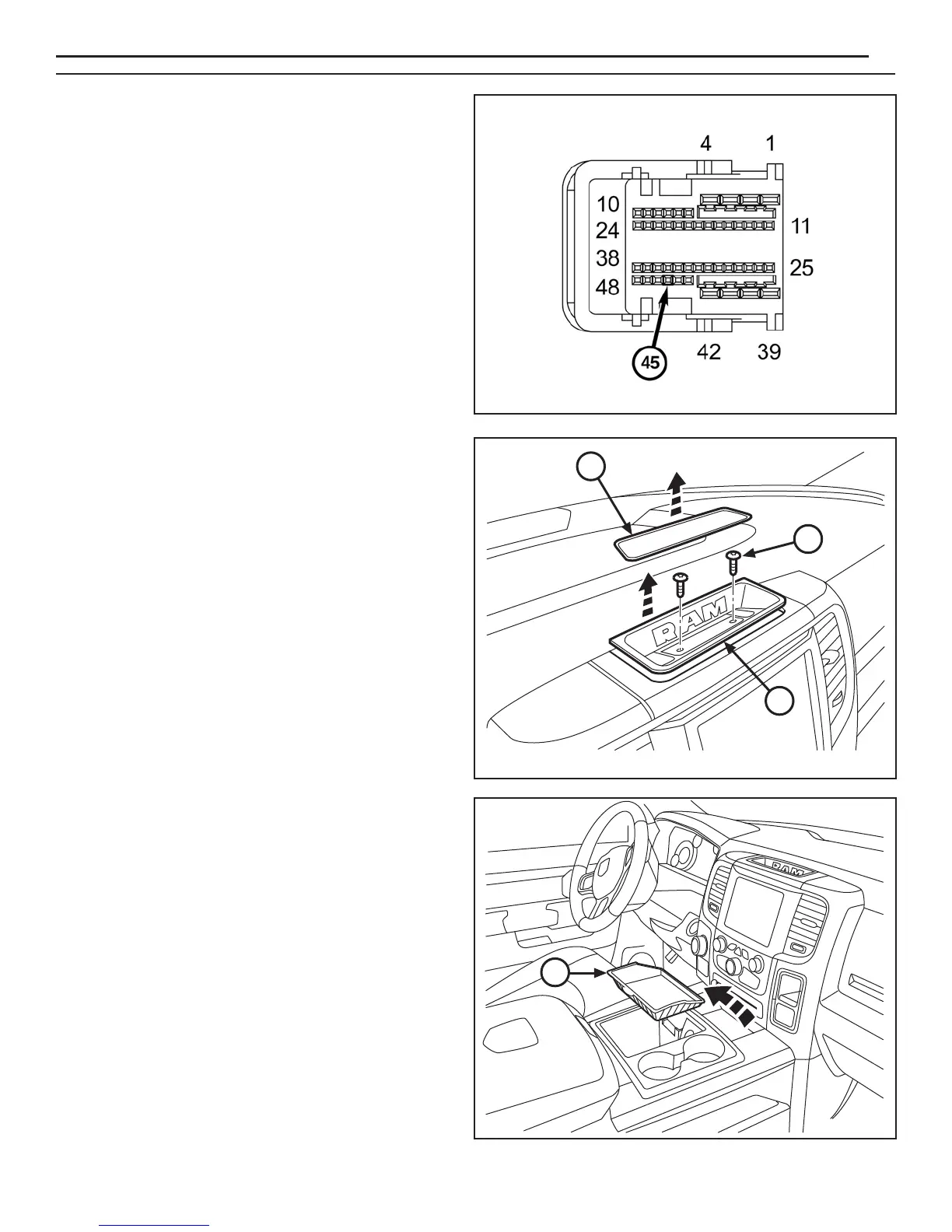

NOTA: Se muestra la vista delantera del conector C5.
43. Inserte el cable violeta del mazo de cables de la
carrocería provisto (A) en el conector C5 de la cavidad
45. Si la cavidad ya se encuentra ocupada, corte la
terminal del cable violeta y empálmelo al cable ORG/DB
en la cavidad 45 (empalme y suelde el cable nuevo al
cable original siguiendo el procedimiento de soldadura
de los pasos 31 al 34).
NOTA: Cable amarillo no se utiliza. Tape de nuevo en
el arnés.
44. Ensamble el conector C5 y vuelva a introducirlo
en el BCM.
NOTA: Asegúrese de guardar todos los sujetadores
para más tarde reinstalación.
45. Quite la tapa de la bandeja (1) de la batería del área
superior central del tablero. Quite dos (2) sujetadores
de la bandeja de almacenamiento. Quite la bandeja (3).
46. Retire la bandeja de almacenamiento (1) desde la
parte frontal de la consola central.
2
1
1
3
