13
1
4
2
2X
2X
A
D
B
C
D
8-27-14 65626 Rev. C 3 of 6 K6862319

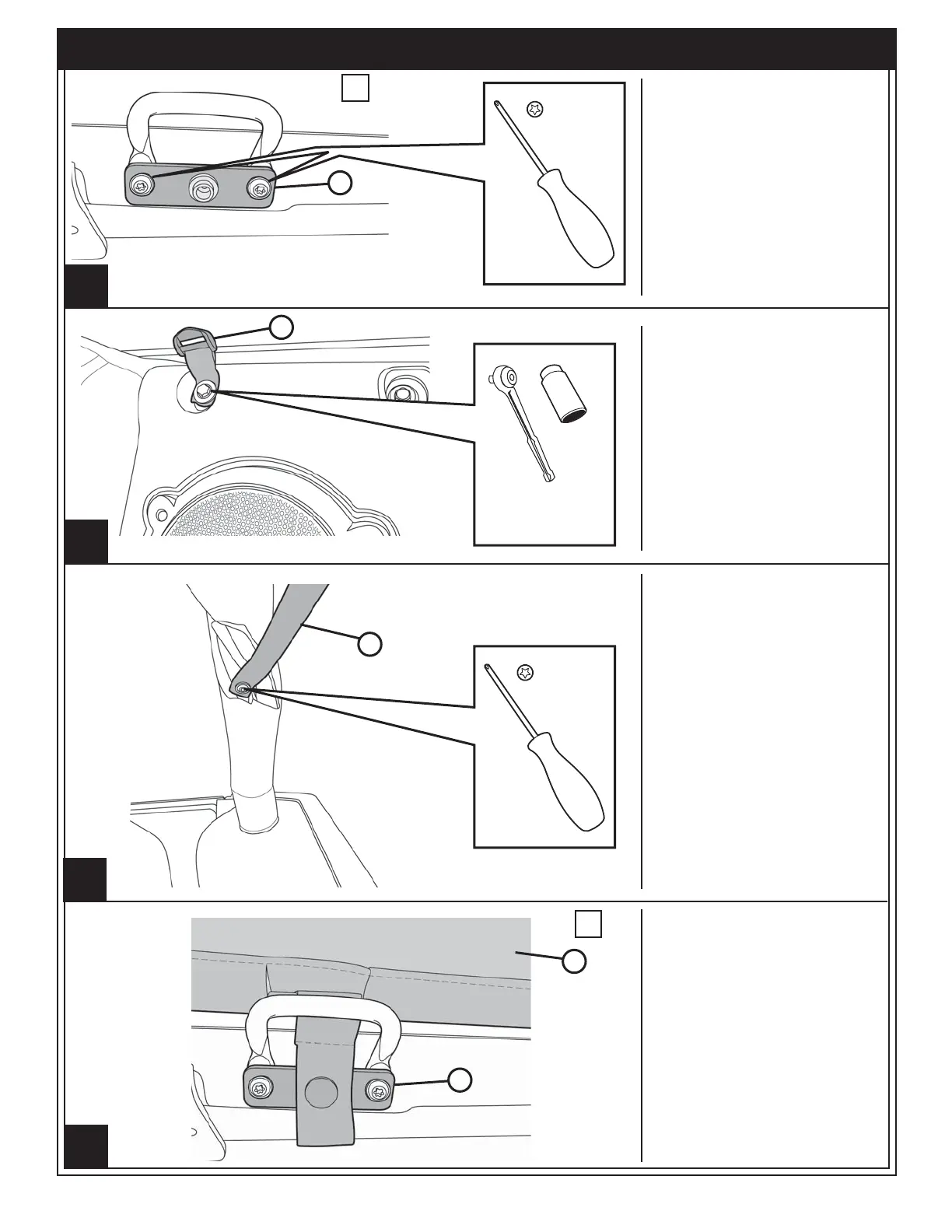

Quite el tornillo de la
parte inferior que sujeta
la abrazadera arqueada
de montaje del toldo.
Si no tiene abrazaderas
arqueadas de montaje
utilice el tornillo
suministrado y sujete la
correa con el extremo de
la lengüeta hacia arriba.
Quite los tornillos que
sujetan los herrajes de
amarre del lado exterior.
Sujete las abrazaderas
sobre el herraje de
amarre con los tornillos
que quitó.
Quite los tornillos que
sujetan los herrajes de
amarre del lado exterior.
Sujete las abrazaderas
sobre el herraje de
amarre con los tornillos
que quitó.
Coloque el medio
toldo parasol sobre la
barra deportiva con las
lengüetas hacia el fr-
ente. Pase las lengüetas
de cierre a través de la
parte superior del herra-
je de amarre y abróche-
las a las abrazaderas.
Torx
T-25
Cubo de
10 mm
Torx
T-30
