REGULACIÓN DE LOS FINES
DE CARRERA
5
• Regulación del fin de carrera “1”
¡Atención! – Este procedimiento puede ser realizado
únicamente si, inicialmente, la persiana o el toldo se
encuentra en la posición indicada en la fig. 6.
Para regular el fin de carrera “1” lleve a cabo el mismo pro-
cedimiento descrito en la regulación del fin de carrera “0”,
sustituyendo la posición “0” con la
posición “1”.
16 – Español
ES
• Regulación del fin de carrera “0”
¡Atención! – Este procedimiento puede ser realizado
únicamente si, inicialmente, la persiana o el toldo se
encuentra en la posición indicada en la fig. 3.
01. Accione el motor para mover la persiana o el toldo
hacia la dirección de la Posición “0” y espere que se
detenga autónomamente en el fin de carrera regula-
do en fábrica (es probable que la persiana/ el toldo
no llegue a la posición “0” deseada).

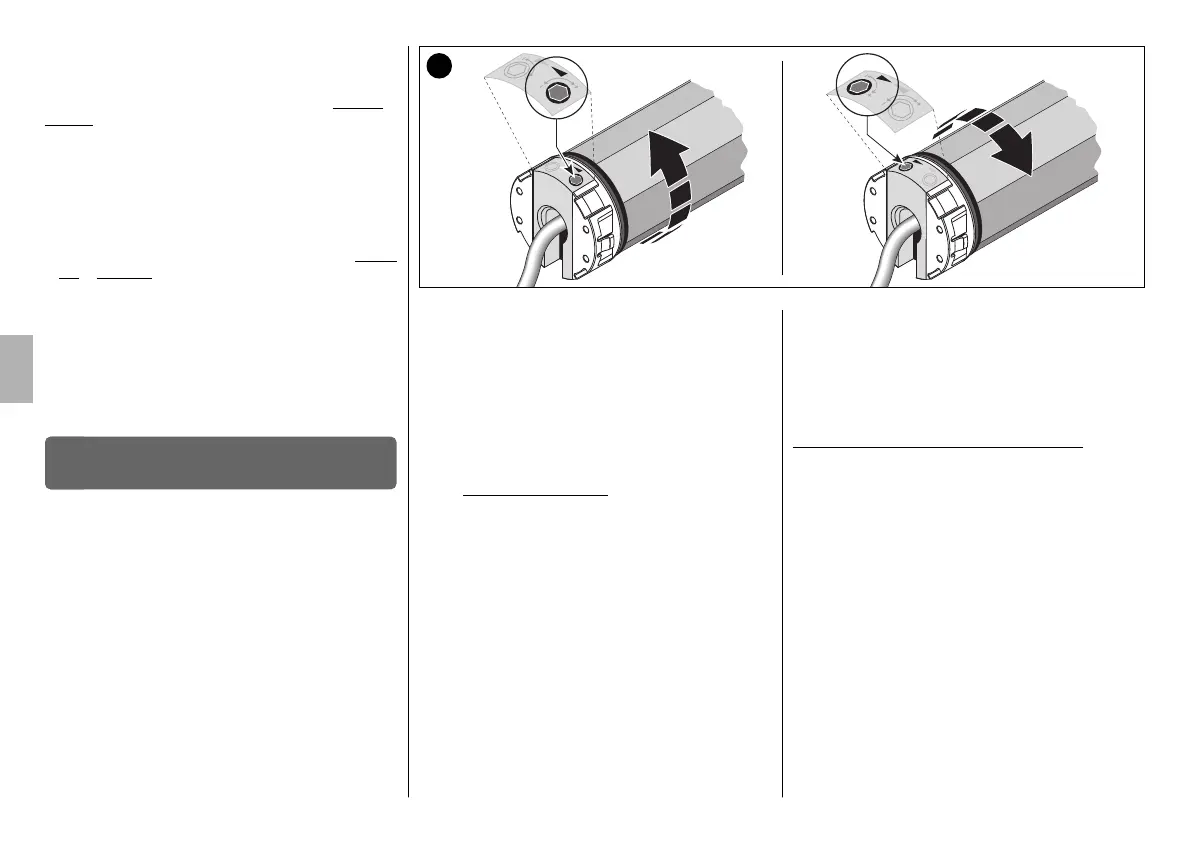

• Durante el movimiento
: observe el sentido en que
gira el tubo de enrollamiento e identifique en el motor
el tornillo de regulación marcado con la flecha dirigi-
da hacia la misma dirección de rotación (fig. 1).
¡Atención! – Si la persiana / el toldo llega a la posi-
ción “0” y el motor sigue girando, habrá que detener-
lo inmediatamente y accionar la persiana / el toldo
hacia la dirección opuesta durante un breve tramo.
Posteriormente, gire algunas vueltas el tornillo de re-
gulación antedicho hacia la dirección del signo “–” y
accione de nuevo el movimiento hacia la dirección de
la posición “0” hasta que el motor se detenga autó-
nomamente, un poco antes de la posición “0”.
02. Entonces mantenga activo el motor y, simultánea-
mente, gire un poco a la vez el tornillo de regulación
(indicado en el punto 01) hacia la dirección del signo
“+” hasta que la persiana / el toldo llegue a la posi-
ción “0” deseada.
1
– Color Amarillo-Verde: = Tierra (conexión equipotencial
de protección).
• Combinación de los movimientos de Subida
y
Bajada
con los botones respectivos
Al concluir las conexiones, alimente el motor y controle si
los movimientos de Subida y Bajada están combinados
correctamente con los botones de mando respectivos. Si
así no fuera, invierta la conexión entre los conductores
Marrón y Negro.
• Combinación de los movimientos de Subi-
da y Bajada con los botones respectivos
Al concluir las conexiones, alimente el motor y controle si
los movimientos de Subida y Bajada están combinados
correctamente con los botones de mando respectivos. Si
así no fuera, invierta la conexión entre los conductores
Marrón y Negro.
Nota – durante los trabajos de instalación y regulación,
cuando aún no están hechas las conexiones eléctricas
definitivas, es posible accionar el motor tubular con la uni-
dad “TTU” (fig. 8).
Los fines de carrera “0” y “1” (fig. 9) se regulan manual-
mente y sirve para buscar las posiciones deseadas utili-
zando los tornillos de regulación (fig. 1).
El producto sale de fábrica con los dos fines de carrera
preconfigurados de manera arbitraria (algunas vueltas del
eje del motor hacia la derecha y algunas hacia la izquierda).
Si se deseara personalizar estas posiciones, siga el proce-
dimiento descrito a continuación.
