REGULACJA OGRANICZNIKÓW
5
24 – Polski
PL
Neutralnego)
– Kolor żółto-zielony: = Uziemienie (połączenie ekspo-
tencjalne zabezpieczające).
• Połączenie ruchów Podnoszenie i Opuszczanie z
odpowiednimi przyciskami
Po wykonaniu połączeń należy podłączyć zasilanie do silni-
ka i sprawdzić, czy ruchy Podnoszenie i Opuszczanie są
prawidłowo połączone z odpowiednimi przyciskami steru-
jącymi. Jeżeli tak nie jest należy zamienić połączenia pomi-
ędzy Bràzowym i Czarnym przewodem.
• Połączenie ruchów Podnoszenie i Opuszc-
zanie z odpowiednimi przyciskami
Po wykonaniu połączeń należy podłączyć zasilanie do silni-
ka i sprawdzić, czy ruchy Podnoszenie i Opuszczanie są
prawidłowo połączone z odpowiednimi przyciskami steru-
jącymi. Jeżeli tak nie jest należy zamienić połączenia pomi-
ędzy Bràzowym i Czarnym przewodem.
Uwaga – podczas prac instalacyjnych i regulacyjnych,
kiedy nie ma jeszcze połączenia do sieci elektrycznej moż-
na sterować siłownik jednostką sterującą “TTU” (rys. 8).
Regulacja ograniczników “0” i “1” (rys. 9) jest ręcznym rod-
zajem regulacji, umożliwiającym ustawienie wybranych po-
łożeń poprzez dokręcenie wkrętów regulacyjnych (rys. 1).
Urządzenie jest dostarczane z dwoma ogranicznikami us-
tawionymi wstępnie (umożliwiają one kilka obrotów wału
silnika w prawo lub w lewo). W celu dokładnego ustawienia
położeń krańcowych należy wykonać procedury opisane
niżej.
1
• Regulacja ogranicznika “0”
Uwaga! – Ta procedura może być wykonywana wy-
łącznie, jeżeli w fazie początkowej roleta znajduje się w
położeniu pokazanym na rys. 3.
01. Wysteruj silnik na przesunięcie rolety w kierunku Po-
łożenie “0” i odczekaj, aż zatrzyma się samodzielnie
na ograniczniku ustawionym fabrycznie (możliwe jest,
że roleta nie osiągnie żądanego położenia “0”).

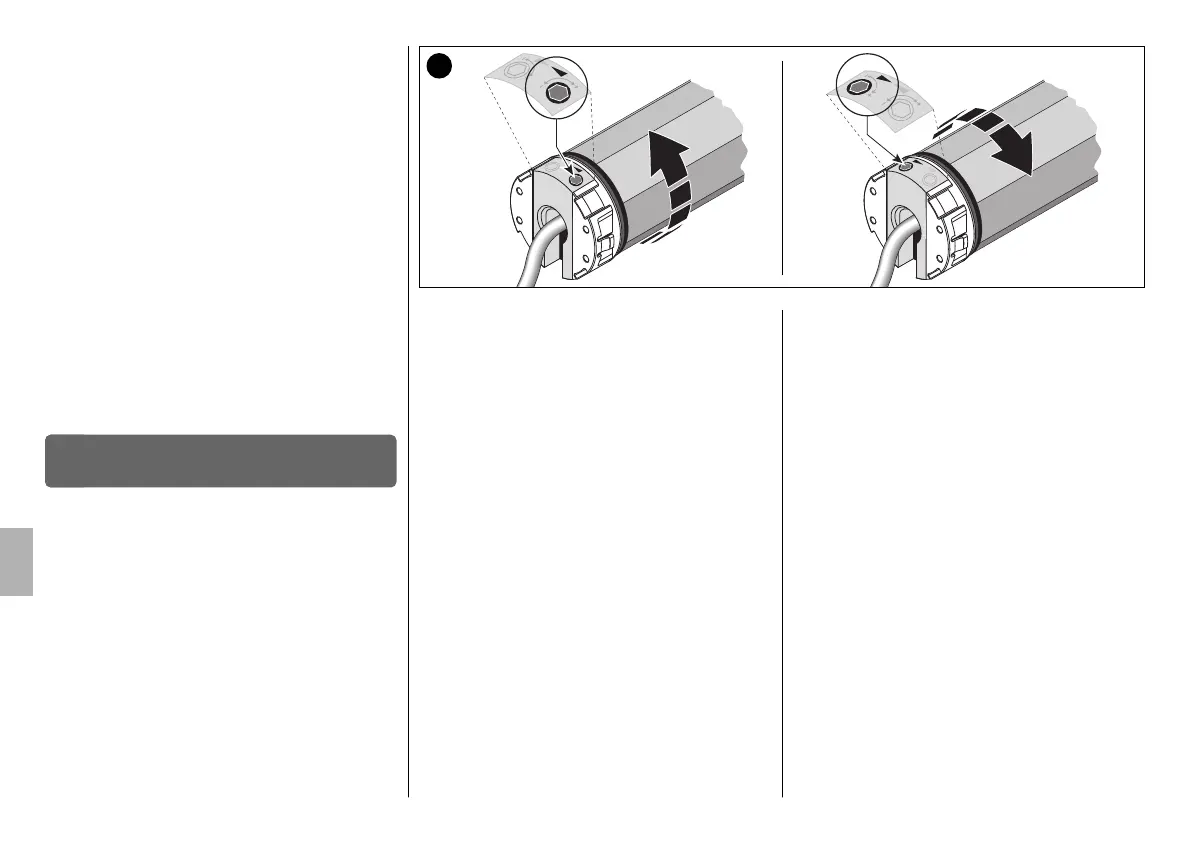

• Podczas ruchu: obserwuj, w którym kierunku o-
braca się rura nawijająca i zlokalizuj na silniku ruro-
wym wkręt regulacyjny oznaczony strzałką skierow-
aną w tym samym kierunku co wykonywany obrót
(rys. 1).
Uwaga! – Jeżeli roleta uzyska położenie “0” a silnik
nadal się obraca, natychmiast go wyłącz i włącz role-
tę w kierunku przeciwnym na krótki okres czasu.
Następnie obróć wkręt regulacyjny (zlokalizowany
wcześniej) o kilka obrotów w kierunku znaku “–” i
ponownie wysteruj manewr w kierunku położenia “0”,
dopóki silnik nie zatrzyma się samodzielnie krótko
przed położeniem “0”.
02. Teraz pozostaw silnik włączony i jednocześnie powoli
obracaj wkręt regulacyjny (zlokalizowany w punkcie
01) w kierunku symbolu “+”, dopóki roleta nie uzyska
żądanego położenia “0”.
• Regulacja ogranicznika “1”
Uwaga! – Ta procedura może być wykonywana wy-
łącznie, jeżeli w fazie początkowej Twoja roleta znajdu-
je się w położeniu pokazanym na rys. 6.
Aby wyregulować ogranicznik “1” należy wykorzystać tę
samą procedurę, która została opisana w przypadku regu-
lacji ogranicznika “0”, zastępując położenie “0” zacytowane
w instrukcji, położeniem “1”.
