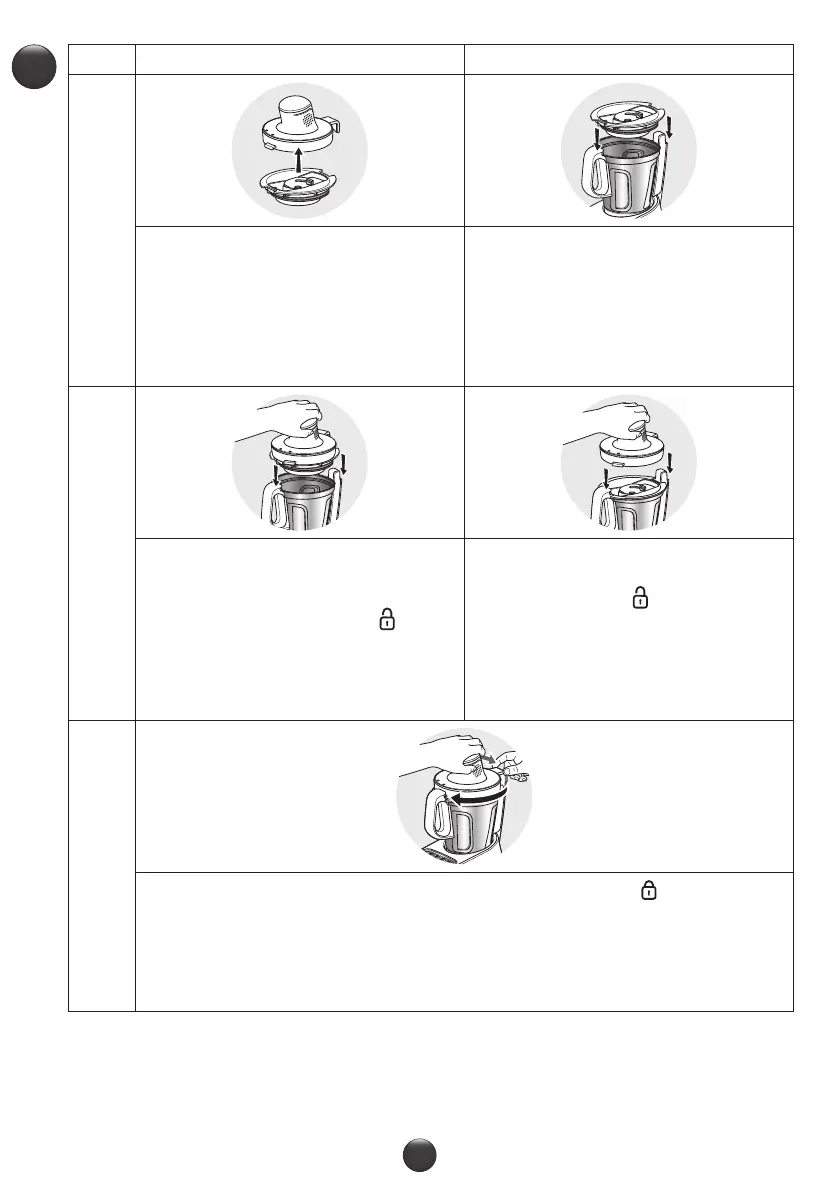

Étape Scénario 1 Scénario 2
3
Clipsez la coupelle (D2) sur le couvercle
bloc moteur (D1), en veillant à
positionner la patte de verrouillage (D1a)
du bloc moteur au bord de l’encoche
(D2a) de la coupelle (D2), et appuyez
jusqu’à entendre un « clic » (Fig. 5). La
coupelle est alors en place.
Placez la coupelle (D2) sur le bol en
veillant à placer les encoches (D2a) de la
coupelle (D2) autour de la poignée (F1)
et de la colonne arrière (A1) (Fig. 20)
4
“click”
Placez l’ensemble couvercle bloc moteur
(D1, D2+D3) sur le bol (F), en veillant à
positionner :
- le symbole « cadenas ouvert »
en face
de la poignée (Fig. 6)
- les encoches de la coupelle (D2a) autour
de la poignée (F1) et de la colonne
arrière (A1) (Fig. 7)
Posez le couvercle bloc moteur(D1) sur
la coupelle (D2) en veillant à positionner
le « cadenas ouvert » en face de la
poignée (F1) et appuyez jusqu’à entendre
un « clic » (Fig. 21).
5
Verrouillez le couvercle, de façon à amener le « cadenas verrouillé » en face de la
poignée (F1) : Pour cela, d’une main, tournez l’ensemble couvercle dans le sens des
aiguilles d’une montre de façon à faire coulisser la patte de verrouillage (D1a) du
bloc moteur dans la poignée (F1), et de l’autre main, accompagnez la partie arrière
du couvercle de façon à faire coulisser la seconde patte de verrouillage (D1a) dans la
colonne arrière (A1) de la base (A). (Fig. 8).
