Passaggio Procedura 1 Procedura 2
3

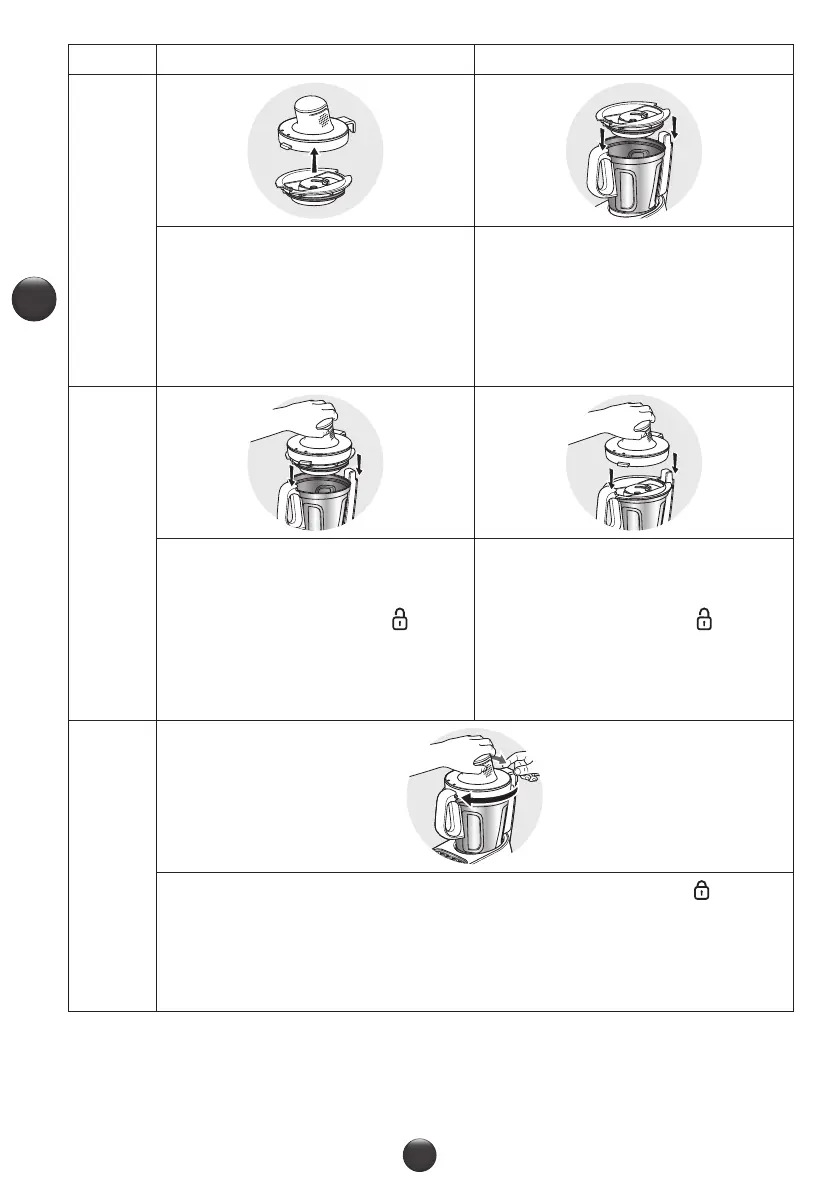

Fissare il porta-guarnizione (D2) sul
coperchio blocco motore (D1), facendo
attenzione a posizionare la sporgenza
del blocco motore sul bordo della tacca
(D2a) del porta-guarnizione (D2), fino
a udire un "clic" (Fig. 5). Il porta-
guarnizione è quindi in posizione.
Posizionare il porta-guarnizione (D2)
sul recipiente, facendo attenzione a
posizionare le tacche (D2a) del porta-
guarnizione (D2) intorno all'impugnatura
(F1) e alla colona posteriore (A1) (Fig.
20).
4
“click”
Posizionare il gruppo coperchio blocco
(D1, D2+D3) motore sul recipiente (F),
facendo attenzione a posizionare:
- il simbolo "lucchetto aperto"
di
fronte all'impugnatura (Fig. 6);
- le tacche (D2a) del porta-guarnizione
intorno all'impugnatura (F1) e della
colonna posteriore (A1) (Fig. 7).
Posizionare il coperchio blocco motore
(D1) sul porta-guarnizione (D2),
facendo attenzione a posizionare il
simbolo del lucchetto aperto di fronte
all'impugnatura (F1), fino a udire un
"clic" (Fig. 21).
5
Bloccare il coperchio in modo da portare il simbolo del lucchetto chiuso di fronte
all’impugnatura (F1); per fare ciò, ruotare con una mano il gruppo coperchio in
senso orario, in modo da far scivolare la linguetta di bloccaggio (D1a) del blocco
motore nell’impugnatura (F1), e con l’altra mano accompagnare la parte posteriore
del coperchio in modo da far scivolare la seconda linguetta di bloccaggio (D1a)
nella colonna posteriore (A1) della base (A) (Fig. 8).
