MONTAGEM

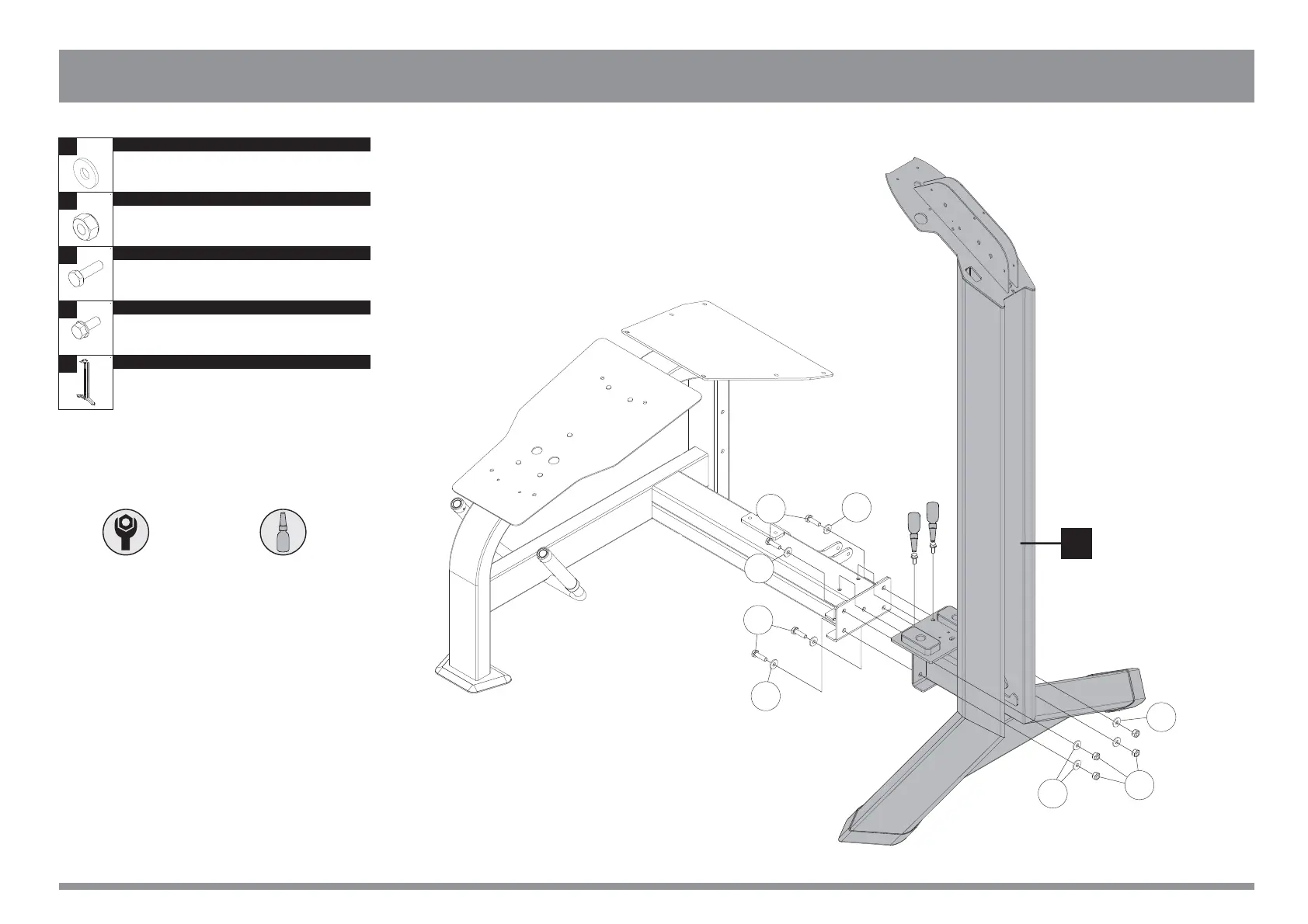

PASSO 2 - MONTAGEM DA TORRE
Arruela lisa
M10
NOME Qtd
8x
2
Porca sextavada
M10
NOME Qtd
4x
3
Torre
NOME
Parafuso cabeça sextavada
M10X35
NOME Qtd
4x
4
Parafuso Cab. Sext. Flangeda
M8X20
NOME Qtd
2x
5
INSTRUÇÕES:
1 - Monte a torre (C) na barra de ligação (B)
utilizando os parafuso (4) e (5), arruela (2) e
porca (3).
Chave Fixa 13 mm
Chave Fixa 17 mm
Ferramentas
Adesivo Trava Rosca
Torque médio
C
16
2
2
2
2
2
3
4
4
C
