Movement EDGE - Page 17

MONTAGEM

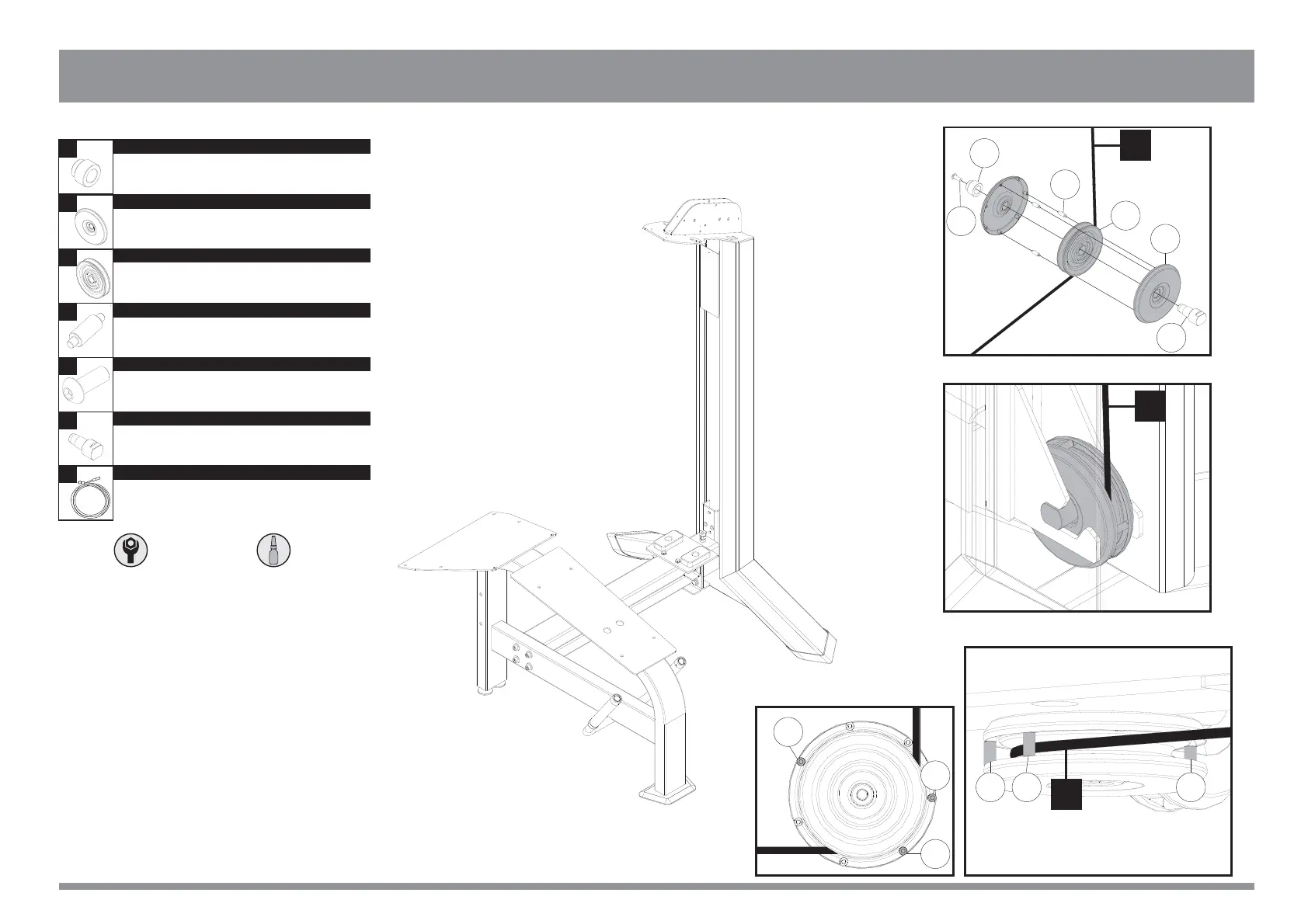

PASSO 3 - PASSAGEM DO CABO
Figura 3-1
Figura 3-2
Figura 3-3
Eixo da polia
NOME Qtd
1x
33
Bucha do eixo
NOME Qtd
1x
7
Parafuso Cab. Aba. Sext. Int.
M6X16
NOME Qtd
1x
32
Capa da roldana
NOME Qtd
2x
9
Roldana
NOME Qtd
1x
10
Pino trava do cabo de aço
NOME Qtd
6x
11
Cabo de aço
NOME
Chave Fixa 10 mm
Chave Fixa 13 mm
Ferramentas
Adesivo Trava Rosca
Torque médio
L
11
11
11
11 11 11
L
17
9
33
10
11
7
32
L
L
