PASO 3

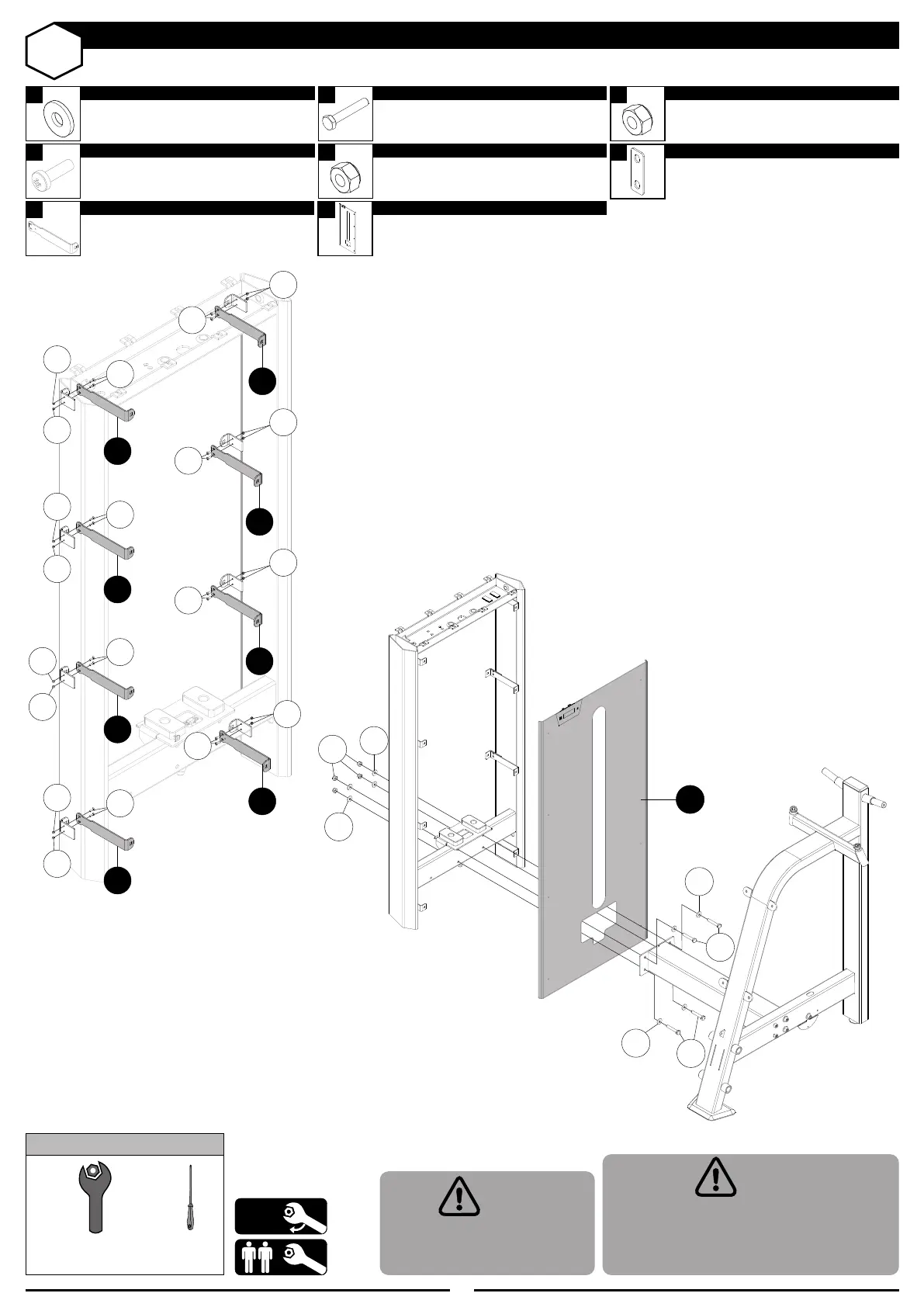

MONTAJE - TORRE CON CARENADO FRONTAL - PLUS - (OPCIONALE)
4
Tornillo Cab. Hexagonal
M10X65
NOMBRE Ctd
4x
2
Arandela lisa
M10
NOMBRE Ctd
8x
5
Tuerca hexagonal nylon
M10
NOMBRE
Ctd
4x
7
Tuerca hexagonal nylon
M3
NOMBRE Ctd
16x
6
Tornillo Cab. Aba. Hex. Int.
M3X10
NOMBRE Ctd
16x
E
Placa de apoyo
NOMBRE
G
Carenado frontal
NOMBRE
F
Soporte del carendo
NOMBRE
HERRAMIENTAS
50%
Llave fija 5,5 mm
Llave fija 17 mm
Llave
Philips
Al pasar el carenado frontal
por la barra de conexión para
no dañar el carenado
¡CUIDADO!
El carenado frontal estará en la barra de
conexión durante todo el montaje, cuidado
para no dañar el carenado durante la
montaje
¡CUIDADO!
7
7
7
7
7
7
6
6
6
7
7
6
F
F
F
F
F
F
F
F
6
6
6
6
7
7
7
7
5
4
2
2
4
G
2
2
