Movement TOUR - Page 50

de altura
do assento
Assento
Regulador
Chave
(Ferramenta
para
montagem)
Montaje
asiento
Limitador de
la posición
del asiento
Manillar
Regula-
dor del
Manillar
Tornillos
Llave (Her-
ramienta de
montaje)
Regulador
del altura del
asiento
Regulador del
Manillar
Bastidor
PASO 4

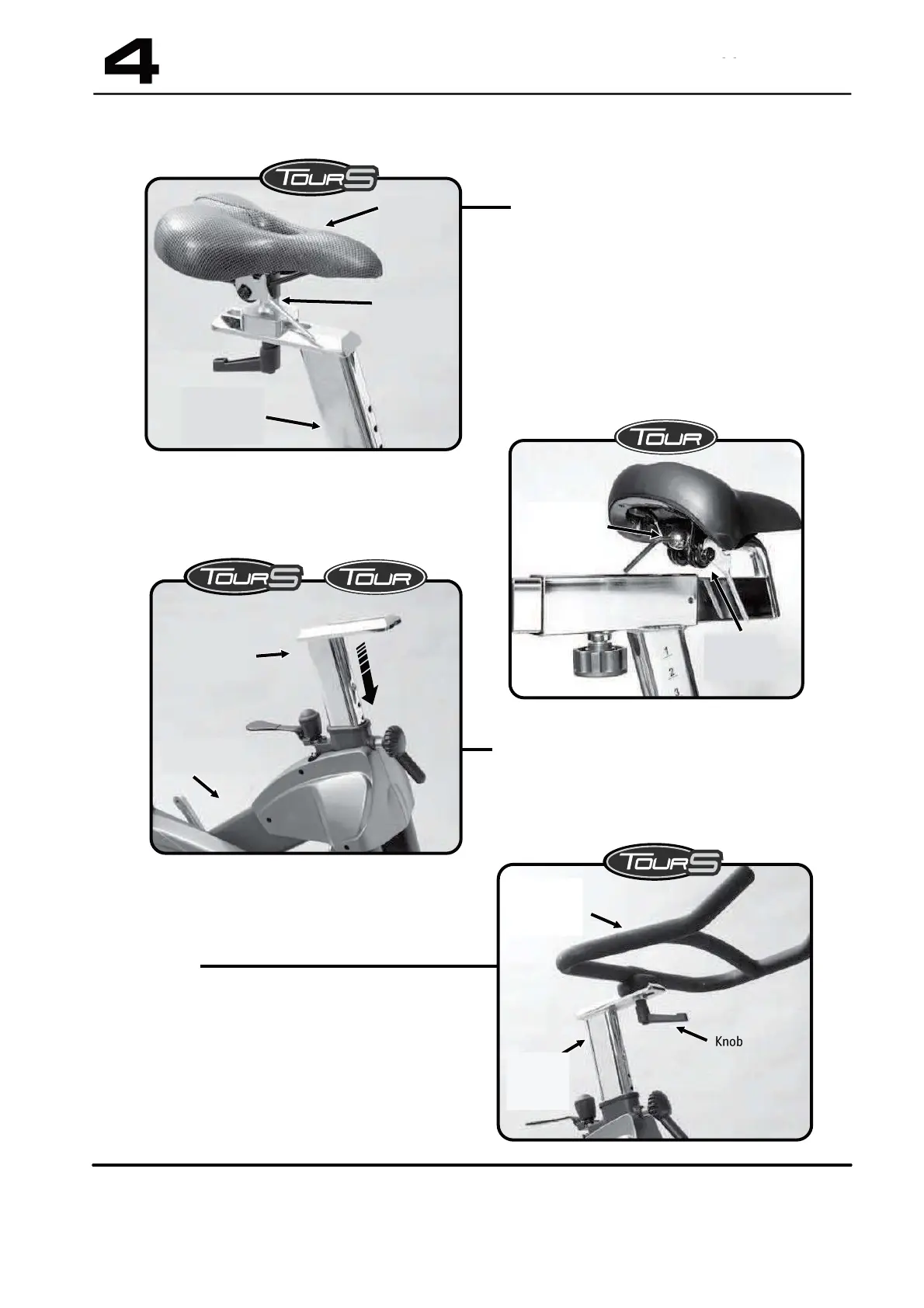

Después de montar el conjunto Deslizador hori-
zontal del asiento/Regulador del asiento, fijar el
asiento al deslizador horizontal y ajuste el perno
del asiento.
PASO 4
Aflojar y remover el limitador de regulado de posición
con el fin de insertar el asiento. Sustituir el Limitador
para evitar que el asiento se suelte del montaje.
Por favor asegúrese de que el asiento esté bien fijo,
ajustando los tornillos y evitar así que el asiento gire
sobre su eje.
PASO 5
Insertar el Regulador de altura del Manillar en la
parte frontal del bastidor.
Fije el Manillar al Regulador de altura de Manillar
PASO 6
Montaje 4-2
