Movement TOUR - 4 Montaje

Quadro
Regulador
do assento
Quadro
Pé Traseiro
Quadro
Pé Frontal
com rodas

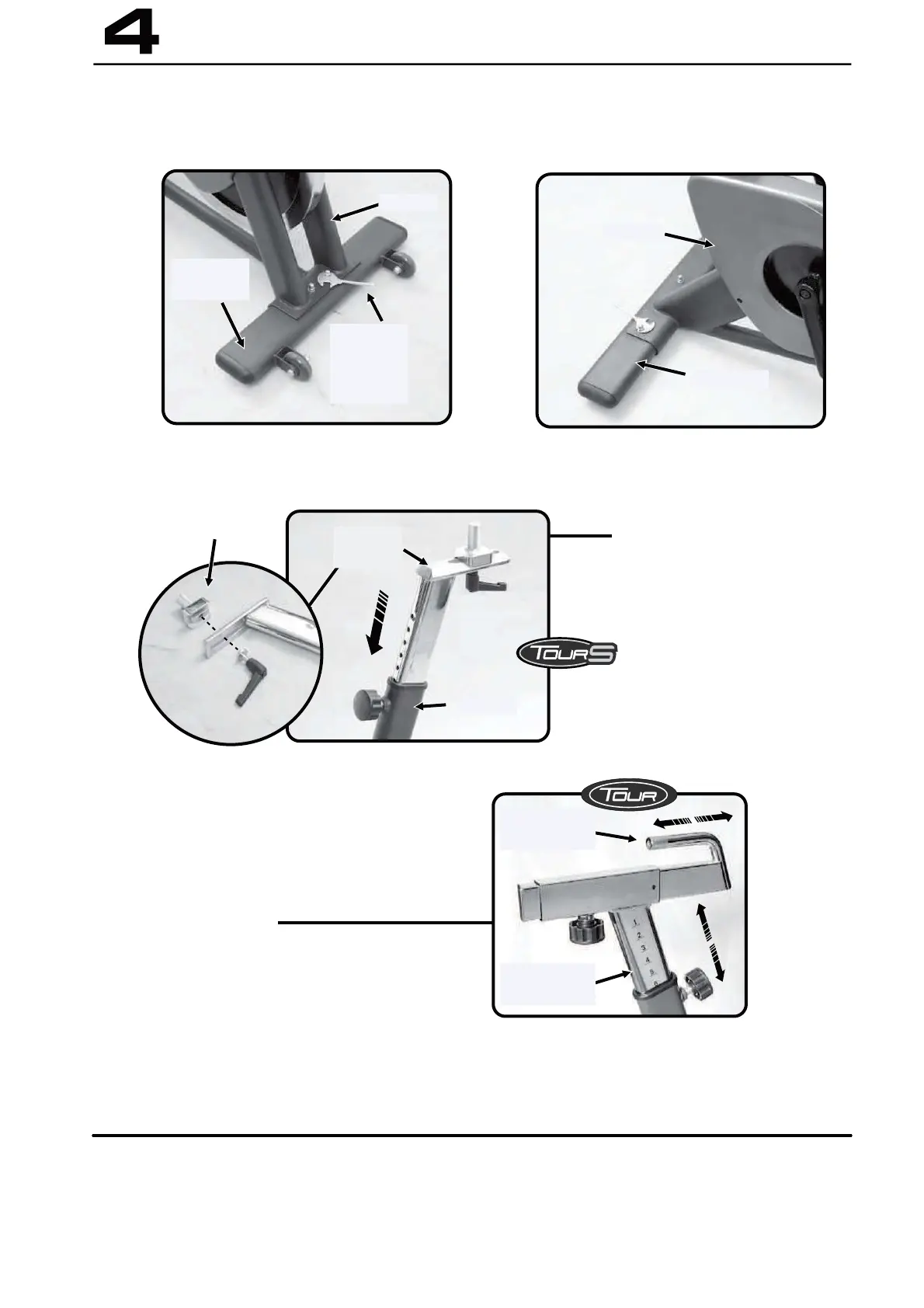

Montaje
PASO 1
Montar el Pie delantero con ruedas al Bastidorde la
bicicleta, utilizando los tornillos y la llave.
Bastidor
Bastidor
Regulador de la
posición del asiento
Regulador de la
altura del asiento
Bastidor
Pie Trasero
Pie frontal
con ruedas
Llave (Herra-
mienta para
montaje)
Deslizador
horizontal del
asiento
PASO 3
Monte el Deslizador horizontal del
asiento al regulador, fijándolo con el
knob de palanca, conforme figura al
lado.
Monte el regulado de altura del asiento al
bastidor, fijándolo con el knob y coloque el
regulado en la posición del asiento.
PASO 3
Regulador de
assent° V*
PASO 2
Montar el Pie trasero al Bastidor de la bicicleta,
utilizando los tornillos y la llave.
Montaje 4-1
