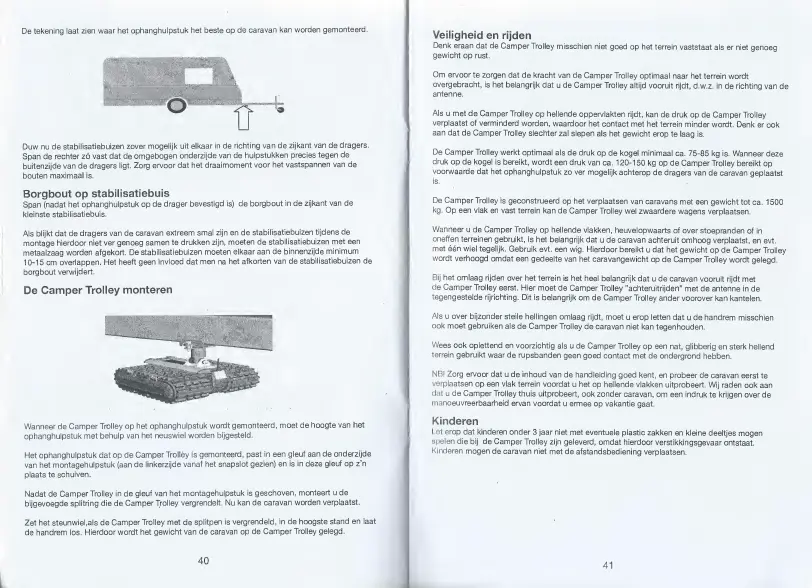

De tekening laat zien
het ophanghulpstuk het beste op de caravan kan worden gemonteerd.
Duw riu de stabilisatiebuizen zover mogelijk uit elkaar in de richting van de zijkant van de dragers.
Span de rechter zo vast dat de omgebogen onderzijde van de hulpstukken precies tegen de
buitenzijde van de dragers ligt. Zorg ervoor dat het draaimoment voor het vastspannen van de
bouten maximaal is.
Borgbout op stabilisatiebuis
Span (nadat het ophanghulpstuk op de drager bevestigd is) de borgbout in de zijkant van de
kleinste stabilisatiebuis.
Als blijkt dat de dragers van de caravan extreem smal zijn en de stabilisatiebuizen tijdens de
montage hierdoor niet ver genoeg samen te drukken zijn, moeten de stabilisatiebuizen met een
metaalzaag worden afgekort. De stabilisatiebuizen moeten elkaar aan de binnenzijde minimum
10-15 cm overlappen. Het heeft geen invloed dat men na het afkorten van de stabilisatiebuizen de
borgbout verwijdert.
De Camper Trolley monteren
Wanneer de Camper Trolley op het ophanghulpstuk wordt gemonteerd, moet de hoogte van het
ophanghulpstuk met behulp van het neuswiel worden bijgesteld.
Het ophanghulpstuk dat op de Camper Trolley is gemonteerd, past in een gleuf aan de onderzijde
van het montagehulpstuk (aan de linkerzijde vanaf het snapslot gezien) en is in deze gleuf op z’n
plaats te schuiven.
Nadat de Camper Trolley in de gleuf van het montagehulpstuk is geschoven, monteert u de
bijgevoegde splitring die de Camper Trolley vergrendelt. Nu kan de caravan worden verplaatst,
Zet het steunwiel.als de Camper Trolley met de splitpen is vergrendeld, in de hoogste stand en laat
de handrem los. Hierdoor wordt het gewicht van de caravan op de Camper Trolley gelegd.
40
Veiligheid en rijden
Denk eraan dat de Camper Trolley misschien niet goed op het terrein vaststaat als er niet genoeg
gewicht op rust.
Om ervoor te zorgen dat de kracht van de Camper Trolley optimaal naar het terrein wordt
overgebracht, is het belangrijk dat u de Camper Trolley altijd vooruit rijdt, d.w.z. in de richting van de
antenne..
Als u met de Camper Trolley op hellende oppervlakten rijdt, kan de druk op de Camper Trolley
verplaatst of verminderd worden, waardoor het contact met het terrein minder wordt. Denk er ook
aan dat de Camper Trolley slechter zal slepen als het gewicht erop te laag is.
De Camper Trolley werkt optimaal als de druk op de kogel minimaal ca. 75-85 kg is. Wanneer deze
druk op de kogel is bereikt, wordt een druk van ca. 120-150 kg op de Camper Trolley bereikt op
voorwaarde dat het ophanghulpstuk zo ver mogelijk achterop de dragers van de caravan geplaatst
is. .
De Camper Trolley is geconstrueerd op het verplaatsen van caravans met een gewicht tot ca. 1500
kg. Op een vlak en vast terrein kan de Camper Trolley wel zwaardere wagens verplaatsen.
Wanneer u de Camper Trolley op hellende vlakken, heuvelopwaarts of over stoepranden of in
oneffen terreinen gebruikt, is het belangrijk dat u de caravan achteruit omhoog verplaatst, en evt.
met ben wiel tegelijk. Gebruik evt, een wig. Hierdoor bereikt u dat het gewicht op de Camper Trolley
wordt verhoogd omdat een gedeelte van het caravangewicht op de Camper Trolley wordt gelegd.
Bij het omlaag rijden over het terrein is het heel belangrijk dat u de caravan vooruit rijdt met
de Camper Trolley eerst. Hier moet de Camper Trolley ’’achteruitrijden” met de antenne in de
tegengestelde rijrichting. Dit is belangrijk om de Camper Trolley ander voorover kan kantelen.
Als u over bijzonder steile hellingen omlaag rijdt, moet u erop letten dat u de handrem misschien
ook moet gebruiken als de Camper Trolley de caravan niet kan tegenhouden.
Wees ook oplettend en voorzichtig als u de Camper Trolley op een nat, glibberig en sterk hellend
terrein gebruikt waar de rupsbanden geen goed contact met de ondergrond hebben.
NB! Zorg ervoor dat u de inhoud van de handleiding goed kent, en probeer de caravan eerst te
verplaatsen op een vlak terrein voordat u het op hellende vlakken uitprobeert. Wij raden ook aan
dat u de Camper Trolley thuis uitprobeert, ook zonder caravan, om een indruk te krijgen over de
manoeuvreerbaarheid ervan voordat u ermee op vakantie gaat.
Kinderen
Let erop dat kinderen onder 3 jaar niet met eventuele plastic zakken en kleine deeltjes mogen
npelen die bij de Camper Trolley zijn geleverd, omdat hierdoor verstikkingsgevaar ontstaat.
Kinderen mogen de caravan niet met de afstandsbediening verplaatsen.
