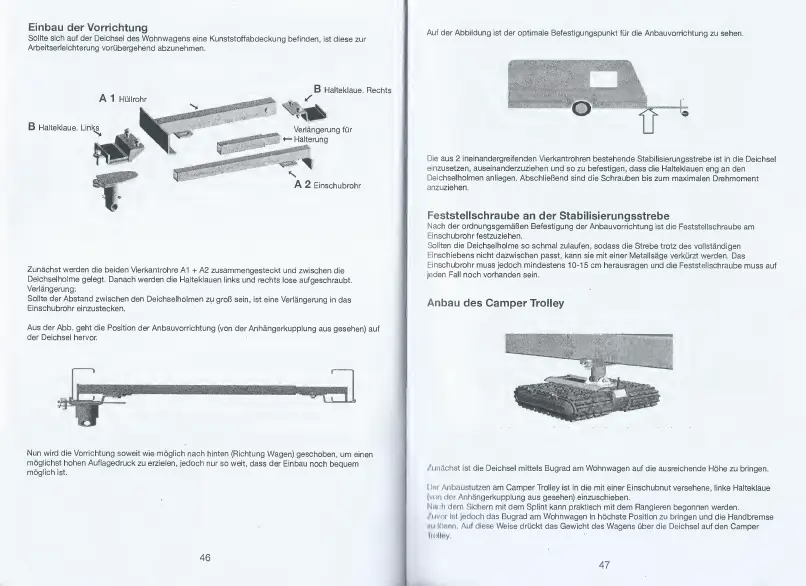

Einbau der Vorrichtung
Sollte sich auf der Deichsel des Wohnwagens eine Kunststoffabdeckung befinden, ist diese:
Arbeitserleichterung vorubergehend abzunehmen.
B Halteklaue. Rechts
Zunachst werden die beiden Vierkantrohre A1 + A2 zusammengesteckt und zwischen die
Deichselholme gelegt, Danach werden die Halteklauen links und rechts lose aufgeschraubt.
Verlangerung:
Sollte der Abstand zwischen den Deichselholmen zu groB sein, ist eine Verlangerung in das
Einschubrohr einzustecken,
Aus der Abb, geht die Position der Anbauvorrichtung (von der Anhangerkupplung aus gesehen) auf
der Deichsel hervor.
Nun wird die Vorrichtung soweit wie mdglich nach hinten (Richtung Wagen) geschoben, um einen
mogiichst hohen Auflagedruck zu erzielen, jedoch nur so weit, dass der Einbau noch bequem
mdglich ist.
46
Auf der Abbildung ist der optimale Befestigungspunkt fQr die Anbauvorrichtung zu sehen.
Die aus 2 ineinandergreifenden Vierkantrohren bestehende Stabilisierungsstrebe ist in die Deichsel
einzusetzen, auseinanderzuziehen und so zu befestigen, dass die Halteklauen eng an den
Deichselholmen anliegen. AbschlielBend sind die Schrauben bis zum maximalen Drehmoment
anzuziehen.
Feststellschraube an der Stabilisierungsstrebe
Nach der ordnungsgemaGen Befestigung der Anbauvorrichtung ist die Feststellschraube am
Einschubrohr festzuziehen.
Sollten die Deichselholme so schmal zulaufen, sodass die Strebe trotz des vollstandigen
Einschiebens nicht dazwischen passt, kann sie mit einer MetallsSge verkiirzt werden. Das
Einschubrohr muss jedoch mindestens 10-15 cm herausragen und die Feststellschraube muss auf
jeden Fall noch vorhanden sein.
Anbau des Camper Trolley
/unflchst ist die Deichsel mittels Bugrad am Wohnwagen auf die ausreichende Hohe zu bringen.
I )er Anbaustutzen am Camper Trolley ist in die mit einer Einschubnut versehene, linke Halteklaue
(von der Anhangerkupplung aus gesehen) einzuschieben.
Nnch dem Sichern mit dem Splint kann praktisch mit dem Rangieren begonnen werden.
Aivor Ist jedoch das Bugrad am Wohnwagen in hochste Position zu bringen und die Handbremse
IU Ibsen. Auf diese Weise druckt das Gewicht des Wagens Qber die Deichsel auf den Camper
Ttollay.
