Mini-P Einbau

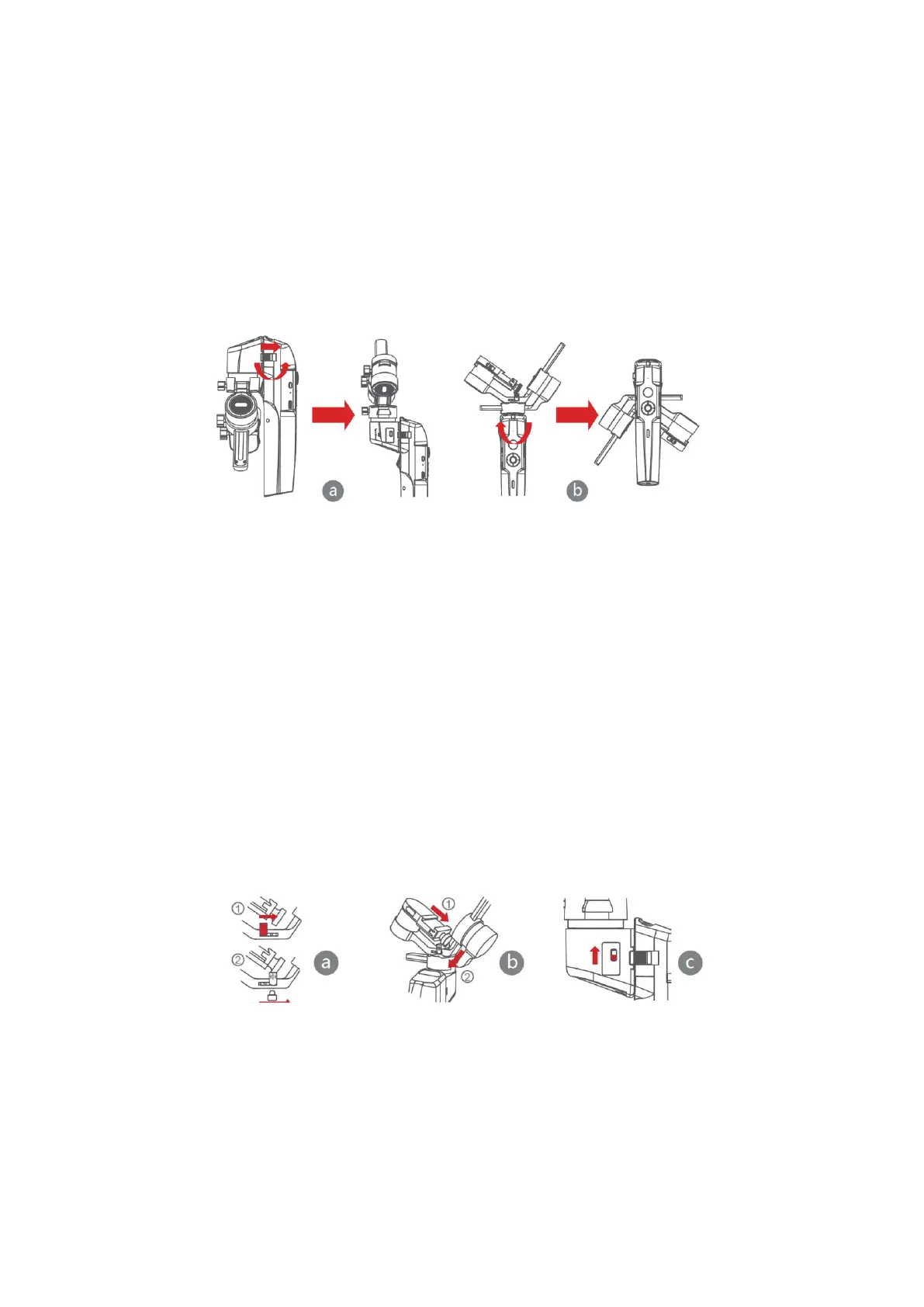

Erweitern und Zusammenklappen des Mini-P-Hauptteils
a) Zusammengeklappter Zustand: Schieben Sie die Schiebesicherung und drehen Sie
den Gimbal um 180° gegen den Uhrzeigersinn. Dann verriegelt er automatisch.
b) Erweiterter Status: Schieben Sie den Schieberiegel und drehen Sie den Gimbal um
180° im Uhrzeigersinn. Dann verriegelt er automatisch.
Speichern und Erweitern des Mini-P
Mini-P ist mit einer dreiachsigen Verriegelung für die Lagerung des Gimbals
ausgestattet, um ihn vor ständigen Bewegungen zu schützen.
a) Schieben Sie die Kipplagerverriegelung auf den Rollarm (Bild a), schieben Sie den
Kipparm nach unten (Bild b), setzen Sie den Verriegelungsknopf des L-Trägers in die
Nut der Kipplagerverriegelung, dann ist die Lagerung des Kippmotors
abgeschlossen.
b) Schieben Sie den Walzenarm nach unten, platzieren Sie den Walzenarm zwischen
den 2 Vorsprüngen auf der Silikonhülse des Schwenkmotors (Bild b), dann ist die
Lagerung des Walzenmotors abgeschlossen.
c) Schieben Sie die Verriegelung des Schwenkmotors nach oben (Bild c), dann ist die
Lagerung des Schwenkmotors abgeschlossen.
Kehren Sie die obigen Schritte um, um den Gimbal zu erweitern
