IT NORME DI SICUREZZA GENERALE
ATTENZIONE: è vietata ogni operazione di montaggio, riparazione o regolazione dell'apparecchiatura da
parte di personale non qualificato e qualora non siano state prese tutte le precauzioni necessarie per
evitare possibili incidenti: alimentazione elettrica disinserita (comprese eventuali batterie tampone). Tutti
gli organi in movimento devono essere dotati delle opportune protezioni.
Qualsiasi utilizzo non previsto da questo libretto istruzioni e/o ogni modifica arbitraria apportata a questo prodotto
o ai suoi componenti, solleva la MPC da ogni responsabilità derivante da conseguenti danni o lesioni a cose,
persone o animali. Conservare scrupolosamente il presente manuale allegandolo al fascicolo tecnico
dell'installazione in un luogo Idoneo e noto a tutti gli interessati al fine di renderlo disponibile in futuro. Smaltire il
materiale da imballaggio di risultanza dell'installazione (cartone, plastica, polistirolo, ecc.) in conformità con le
vigenti normative, ricordando che in presenza di bambini anche una busta di plastica può essere estremamente
pericolosa. Istruire il personale addetto all'uso dell'automazione sui sistemi di comando e di sicurezza installati
nell'Impianto. Questo prodotto non è adatto per essere installato in atmosfera esplosiva.
INSTALLAZIONE
Il pistone TITAN è costruito nelle versioni DESTRO e/o SINISTRO a seconda dell'anta a cui deve essere
applicato, le ante devono essere guardate dall'interno.
Il pistone TITAN è facilmente installabile su ogni tipo di cancello purché ben bilanciato.
Il pistone TITAN è costruito per ante che non superino i 300 kg di peso ed i 3,5 metri di lunghezza.

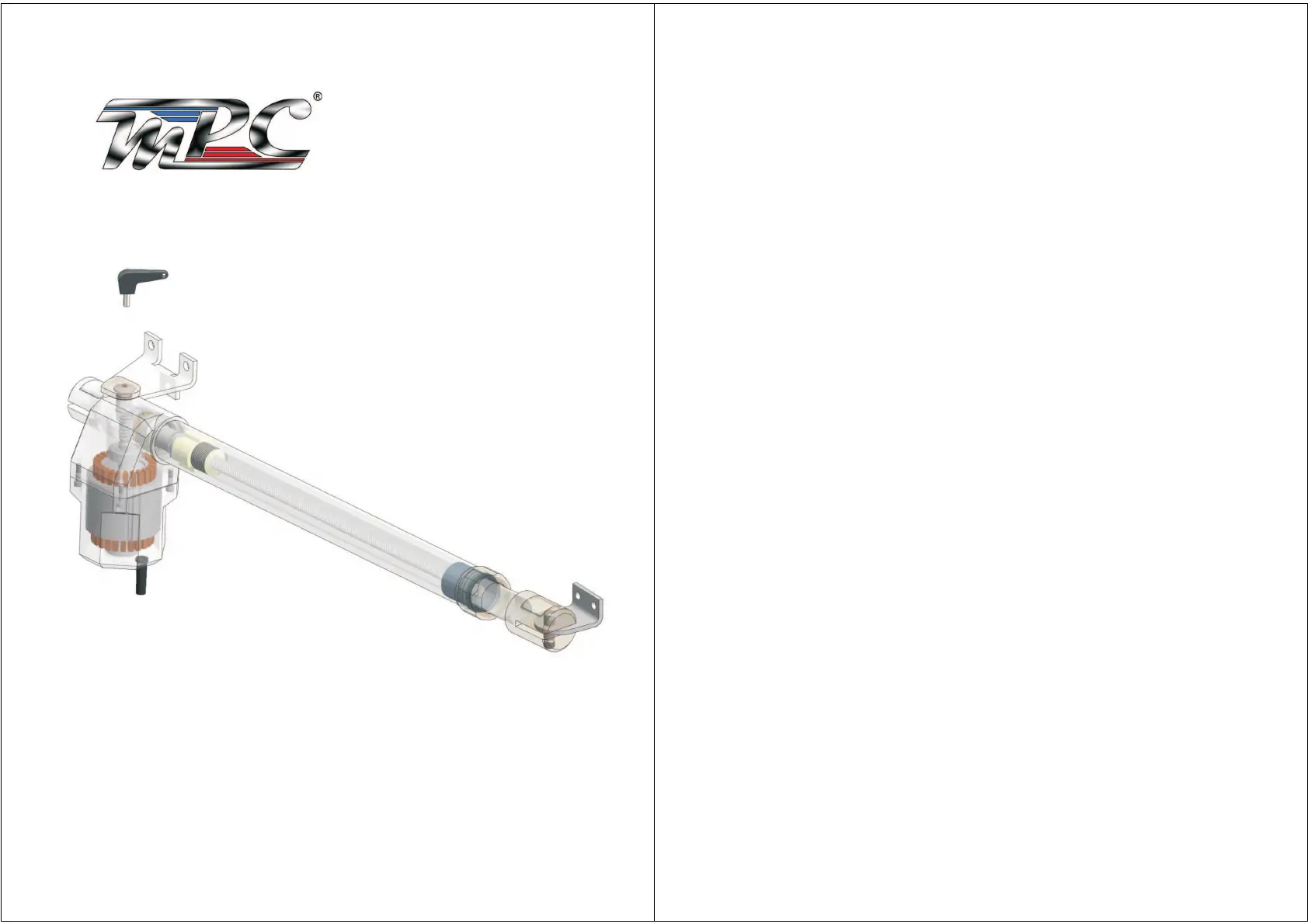

Fissare la piastra grande alla colonna rispettando le quote riportate nella tabella e posizionare il pistone
perfettamente orizzontale (in bolla) rispetto al proprio asse (fig A).
Fissare il motoriduttore alla piastra grande "1" con Il perno e grano in dotazione.
Estendere completamente il tubo inox "3" fino alla fine della corsa, dopo di che riavvitarlo di un giro onde evitare
che la chiocciola interna vada a forzare sull'estremità del tubo.
Fissare la piastra piccola "4" all'estremità del pistone utilizzando grano e perno in dotazione. Fissare la piastra
piccola all'anta mantenendo orizzontale il pistone (in bolla).
Posizionare i fermi meccanici sia in apertura che in chiusura (fig B).
MANOVRA MANUALE O DI EMERGENZA
Agire sullo sblocco "2" con la chiave in dotazione
GB GENERAL SAFETY REGULATIONS
ATTENTION: It is forbidden to carry out any assembly, repair or adjustment operations by non qualified
personnel and all necessary precautions must be made to avoid possible accidents, such as
disconnecting the power supply (including any buffer batteries present). Ali moving mechanisms must be
equipped with adequate protection guards.
Any use not foreseen in this instruction manual and/or any arbitrary modifications made to this product or its
components, frees MPC from all responsibility for damage or harm to persons, animals or property. Scrupulously
keep this manual and attach it to the technical file of the installation in a safe place, known to all personnel so it is
available for future use. Dispose of all packaging materials after installation (boxes, plastic, polystyrene, etc.)
according to regulations in force, paying special attention to plastic bags that can be extremely dangerous if
children are in the vicinity.
Instruct all personnel involved with operating the mechanism about the commands and safety systems installed on
the plant. This product cannot be installed in an explosive atmosphere
INSTALLATION
TITAN ram has been made in RIGHT and/or LEFT version depending on the leaf on which it will be installed. The
leaves must be considered from the internal side (garden).
The TITAN cylinder is easily installed on any type of gate, as long as the gate is well balanced.
The TITAN cylinder has been constructed for gate wings that do not exceed 300 kg in weight and 3,5 meters in
length.
Fix the large plate to the column respecting the measurements shown in the table and position the cylinder
perfectly horizontal (check with a spirit-level) and with respect to Its axis (fig A).
Fix the gear-motor to the large plate "1" using the pin and grub-screw supplied.
Completely extend the stainless steel tube "3" up to the end of its stroke, then screw it back for one turn (at least 1
cm) to make the gate wing close perfectly.
Fix the small plate "4" to the end of the cylinder using the pin and grub-screw supplied.
Fix the small plate to the gate wing, keeping the cylinder horizontal (check with a spirit-level). Position the
mechanical doorstops in both the open and closed positions (fig B).
MANUAL OR EMERGENCY MANOEUVRE
Operate unlocking device "2" using the key supplied.
