26
DE

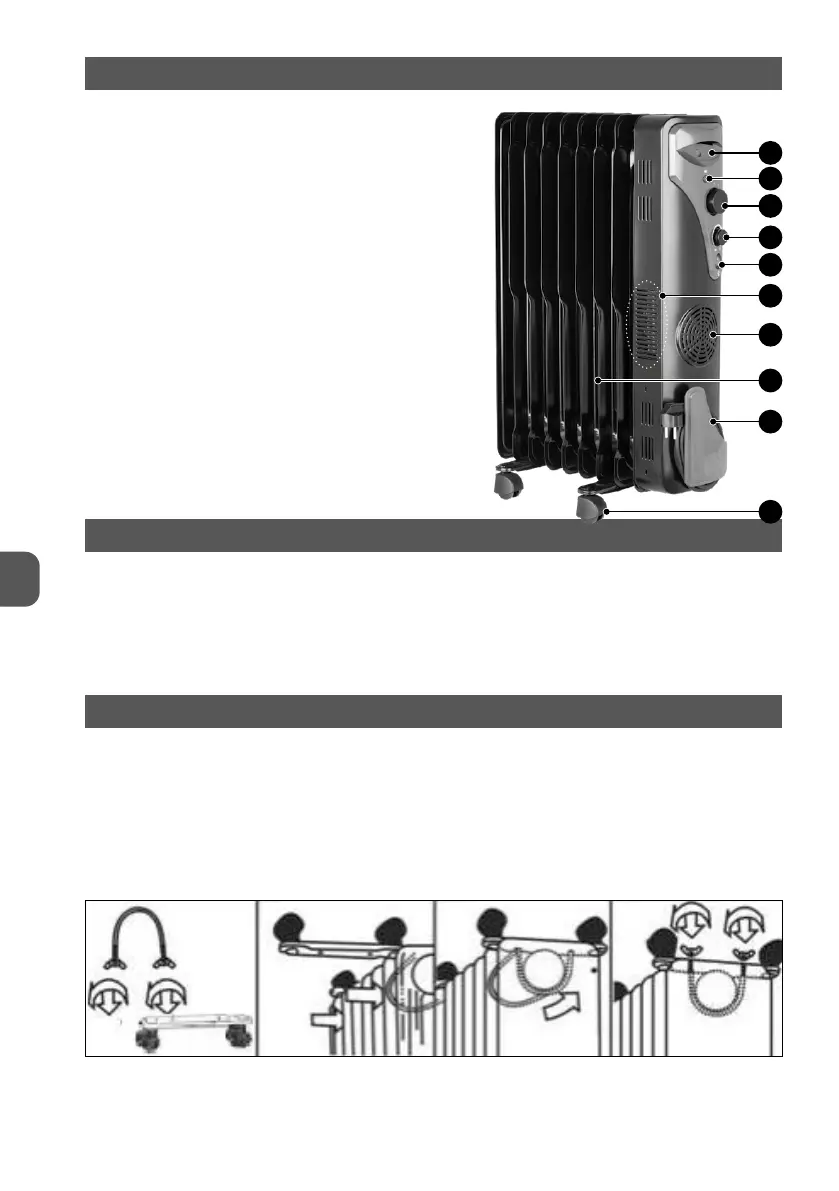

GERÄTEBESCHREIBUNG
1. „Power“-Kontrolllampe
2. Drehbarer Schalter
- „0“ - getrennt Heizleistung
-
„1“ - kleine Heiz leistung 800W (MUG-21: 1000W)
- „2“ - mittlere Heiz leistung 1200W
(MUG-21: 1500W)
- „3“ - höchste Heizleistung 2000W
(MUG-21: 2500W)
3. Thermostatregler
4. Beleuchteter Schalter des Thermoven-
tilators
5. Thermoventilator Luftauslassöffnung
6. Thermoventilator (400 W)
7. Platz für Aufwickeln des Netzkabels
8. Räder
9. Heizkörperrippen (MUG-17: 9 Stk,
MUG-21: 11 Stk.)
10. Halter
VOR DER ERSTEN INBETRIEBNAHME
1. Gerät aus der Packung entnehmen, alle Beutel, Aufkleber und Füllmaterial entfernen.
2. Gerät auf Transportschäden überprüfen – im Zweifelsfall Händler kontaktieren.
3. Sicherstellen, dass die Parameter des Versorgungsnetzes mit den Angaben auf dem Typen-
schild des Gerätes übereinstimmen.
4. Laufräder nach Beschreibung unten anbringen.
LAUFRÄDER ANBRINGEN
1. Gerät vorsichtig verkehrt herum aufstellen (am besten auf einem weichen Untergrund - Tep-
pich, Teppichboden etc.), sodass die Schutzbeschichtung am Heizkörper nicht beschädigt
wird.
2. Metallstützen mit Rädern und Metallklammern aus der Packung entnehmen (Abb. 1).
3. Metallstützen zwischen den Rippenmulden mithilfe von Metallklammern befestigen (Abb. 2,
3, 4).
4. Gerät in sachgemäßer Position aufstellen.
Abb. 1 Abb. 2 Abb. 3 Abb. 4
10
1
2
3
4
6
7
8
5
9
