MPPT MC2430N10 User Manual

16
Conversion efficiency（%）
15

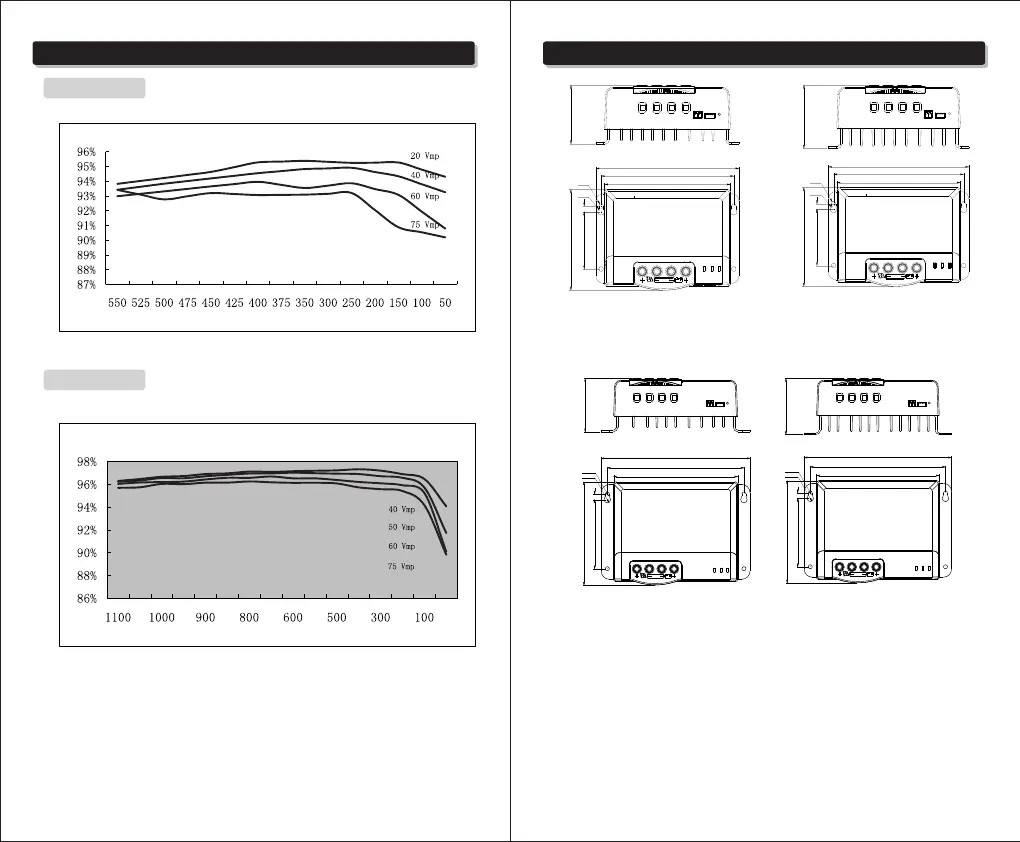

6. Conversion Efficiency Curve
6.1 12V System
MPPT 12V Conversion Efficiency (12V Battery)
Output power（W）
6.1 24V System
MPPT 24V Conversion Efficiency (24V Battery)
Output power（W）
Conversion efficiency（%）
7. Product Dimensions
Model：MC2420N10；
Outline dimensions：150*105.6*61.5mm；
Mounting dimensions：139*60mm；
Fixed holes dia： 5mm；Φ
Wire specifications：20-6AWG.
Model：MC2430N10；
Outline dimensions：150*105.6*67.5mm；
Mounting dimensions：139*60mm；
Fixed holes dia： 5mm；Φ
Wire specifications：20-6AWG.
Model：MC2440N10；
Outline dimensions：183*127*65.5mm；
Mounting dimensions：168*85mm；
Fixed holes dia： 5mm；Φ
Wire specifications：20-6AWG.
61.5 67.5
150
139
132
105.6
60
4xΦ5
2xΦ8
6
4xΦ5
2xΦ8
105.6
60
6
150
139
132
65.5 69.5
4xΦ5
4xΦ5
2xΦ8
2xΦ8
7
7
127
85
127
85
183
168
152.5
183
168
152.5
Model：MC2450N10；
Outline dimensions：183*127*69.5mm；
Mounting dimensions：168*85mm；
Fixed holes dia： 5mm；Φ
Wire specifications：20-6AWG.
