MSI Vous Rappelle...
Ne pas tordre le câble à 90° afin de ne pas l’endommager et éviter les pertes de données lors du
transfert.

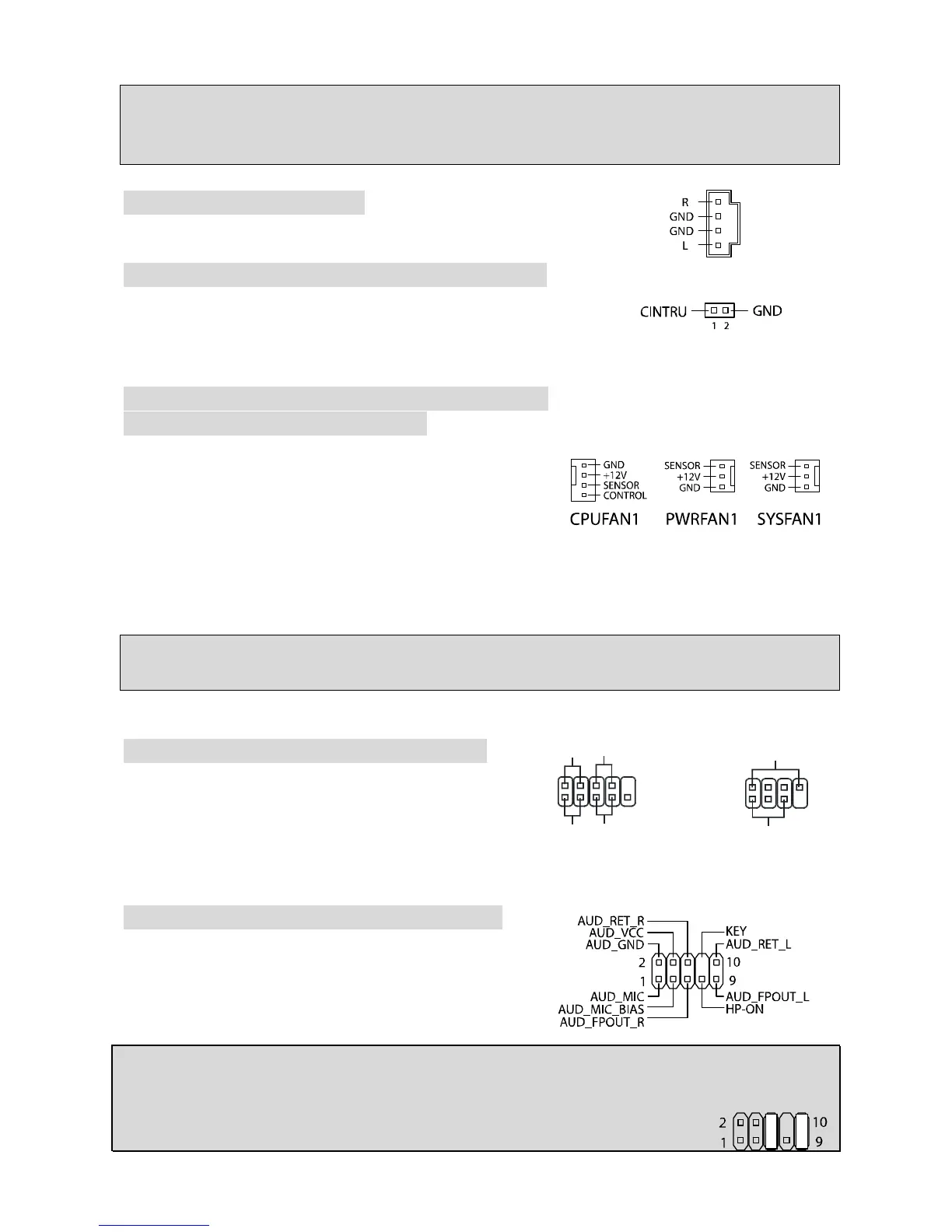

Connecteur CD-In: JCD1
chement audio du CD-ROM
Le connecteur est destiné au bran
Connecteur Chassis Intrusion Switch: JCI1
. JCI1 Ce connecteur est connecté à deux broches chassis switch
est compatible avec l’Intel
®
Front Panel I/O Connectivity Design
Guide.
Connecteurs d’alimentation de ventilateur:
CPUFAN1/PWRFAN1/SYSFAN1
Le CPUFAN1 4 broches (Ventilateur de processeur) et le
20
PWRFAN1 3 broches (ventilateur d’alimentation) /
SYSFAN1 (ventilateur de système) supporte le +12
CPUFAN1 peut supporter 3 ou 4 broches.
Lors de la connexion du câble, assurez-vous
V.
que le
fil rouge soit connecté au +12V et le fil noir
connecté au “GND“. Si la carte mère possède un système de gestion intégré, vous devez utiliser
un ventilateur ayant ces caractéristiques si vous voulez contrôler le ventilateur du CPU
MSI Vous rappelle...
Il faut toujours consulter votre revendeur au sujet du ventilateur
Power
LED
Speaker
10
JFP1 JFP2
La carte mère procure 2 connecteurs pour les
JFPbranchements électriques (LED disque dur…).
est compatible avec le Design Intel Front Panel I/O
Connectivity Design Guide
Connecteur Front Panel Audio: JAUD1
r Le connecteur audio JAUD1 vous permet de connecte
l’audio en façade et est compatible avec lntel ® Front
Panel I/O Connectivity Design Guide
MSI Vous rappelle...
Si vous ne voulez pas connecter l’audio en façade à l’aide des broches 5 & 6, 9 & 10 doivent être
recouvertes par un cavalier pour envoyer le signal vers les ports audio à l’arrière. Autrement le
connecteur Line-Out à l’arrière ne fonctionnera pas.
