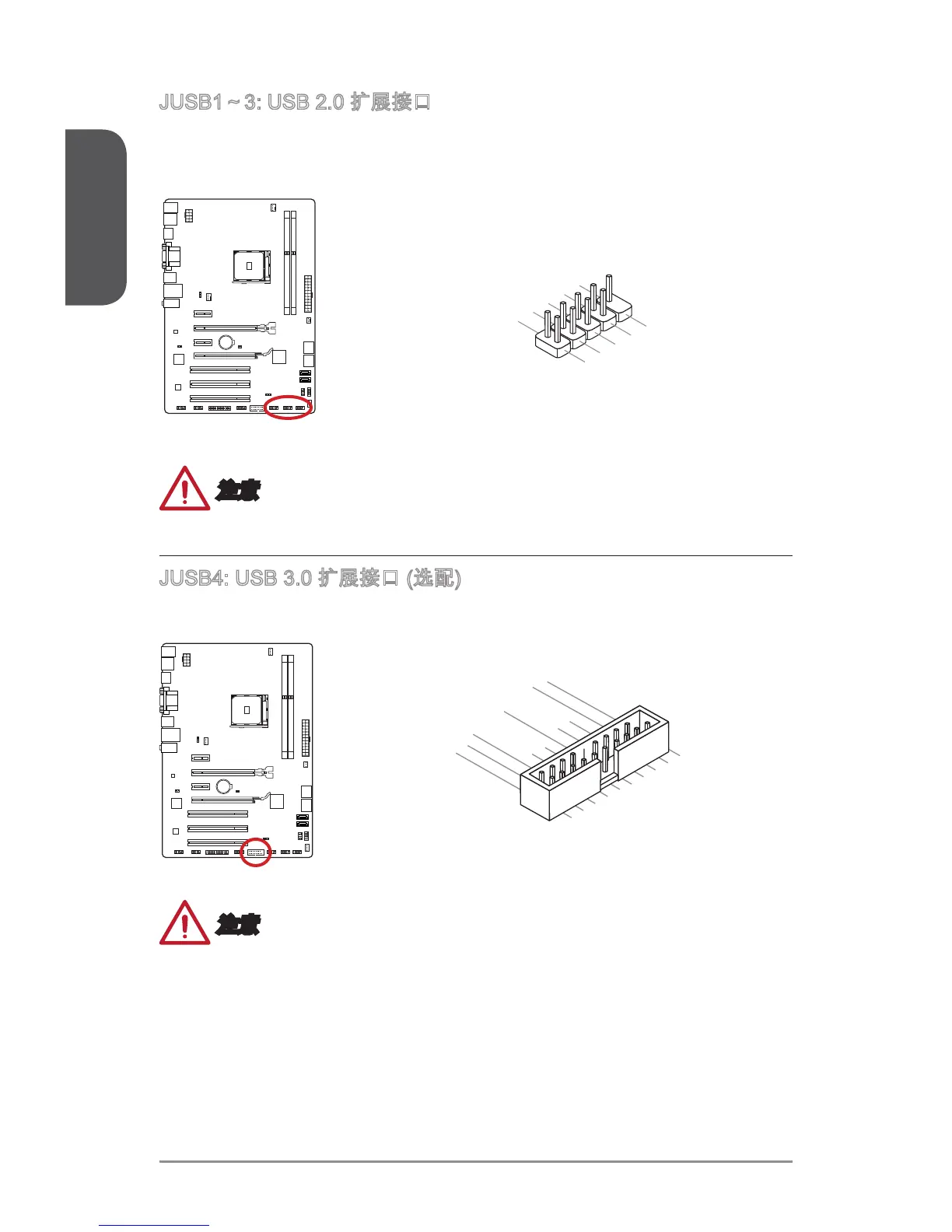

JUSB1～3: USB 2.0 扩展接口
此接口专为连接高速USB外围设备而设计。例如 USB HDD， 数码相机，MP3 播放
器，打印机， 调制解调器等。
1
.
V
C
C
3
.
U
S
B
0
-
1
0
.
NC
5
.
U
S
B
0
+
7
.
G
r
o
u
n
d
9
.
N
o
P
i
n
8
.
G
r
o
u
n
d
6
.
U
S
B
1
+
4
.
U
S
B
1
-
2
.
V
C
C
注意
请注意，VCC 和 GND 针脚必须正确连接以避免可能的损坏。
JUSB4: USB 3.0 扩展接口 (选配)
USB 3.0 端口向下兼容 USB 2.0 设备。它支持高达 5 Gbit/s (超高速) 的数据传输速率。
5.
USB3_TX_C_DN
4
.Ground
3.USB3_RX_DP
2.USB3_RX_DN
1.Power
10.Ground
9.
+
USB2.0
8.
-
U
SB2.0
7
.Ground
6.USB3_TX_C_DP
20.No
Pi
n
19.Power
18.USB3_RX_DN
17.USB3_RX_DP
16.Ground
15.USB3_TX_C_DN
14.USB3_TX_C_DP
13.Ground
12.USB2.0
-
11
. +
U
SB2.0
注意
请注意，VCC 和 GND 针脚必须正确连接以避免可能的损坏。
要使用 USB 3.0 设备，您必须通过一个可选的 USB 3.0 兼容线连接设备到 USB 3.0
端口上。
•
•
