MSI B250 PC MATE

16

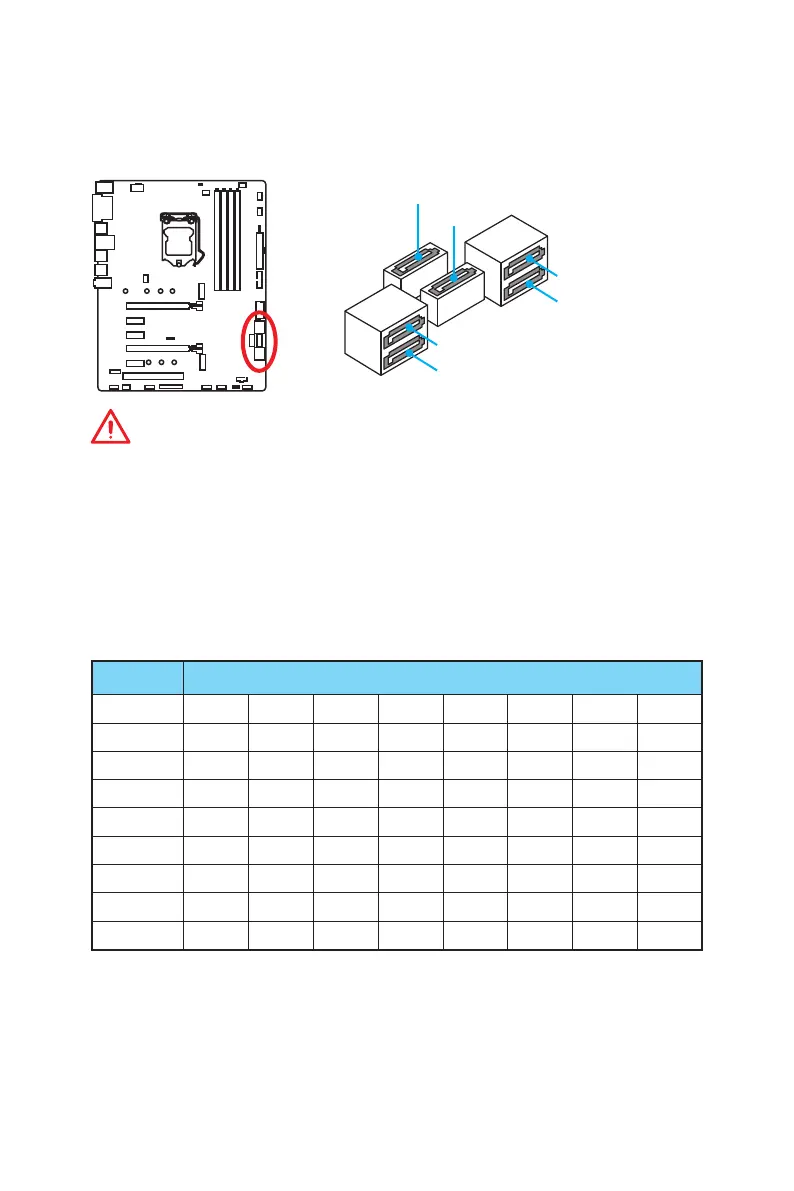

Übersicht der Komponenten
SATA1~6: SATA 6Gb/s Anschlüsse
Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro
Anschluss kann ein SATA Gerät angeschlossen werden.
SATA1
SATA2
SATA4
SATA3
SATA5
SATA6
Wichtig
y Der SATA1 / SATA5 Anschluss wird nicht zur Verfügung stehen, wenn Sie ein M.2
SATA SSD Modul im M2_1/ M2_2-Steckplatz installieren.
y Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die
Folge sein.
y SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den
flachen Stecker auf dem Motherboard einstecken.
M.2 , SATA & PCIe Kombinationstabelle
Steckplatz Verfügbare SATAAnschlüsse & PCIe Steckplätze
M2_1 PCIe SATA PCIe SATA PCIe SATA ─ ─
M2_2 PCIe PCIe SATA SATA ─ ─ PCIe SATA
SATA1 ✓ ─ ✓ ─ ✓ ─ ✓ ✓
SATA2 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
SATA3 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
SATA4 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
SATA5 ✓ ✓ ─ ─ ✓ ✓ ✓ ─
SATA6 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
PCI_E4 ─ ─ ✓ ✓ ✓ ✓ ─ ✓
(SATA: M.2 SATA SSD, PCIe: M.2 PCIe SSD, ✓: Verfügbar, ─: Nicht verfügbar)
