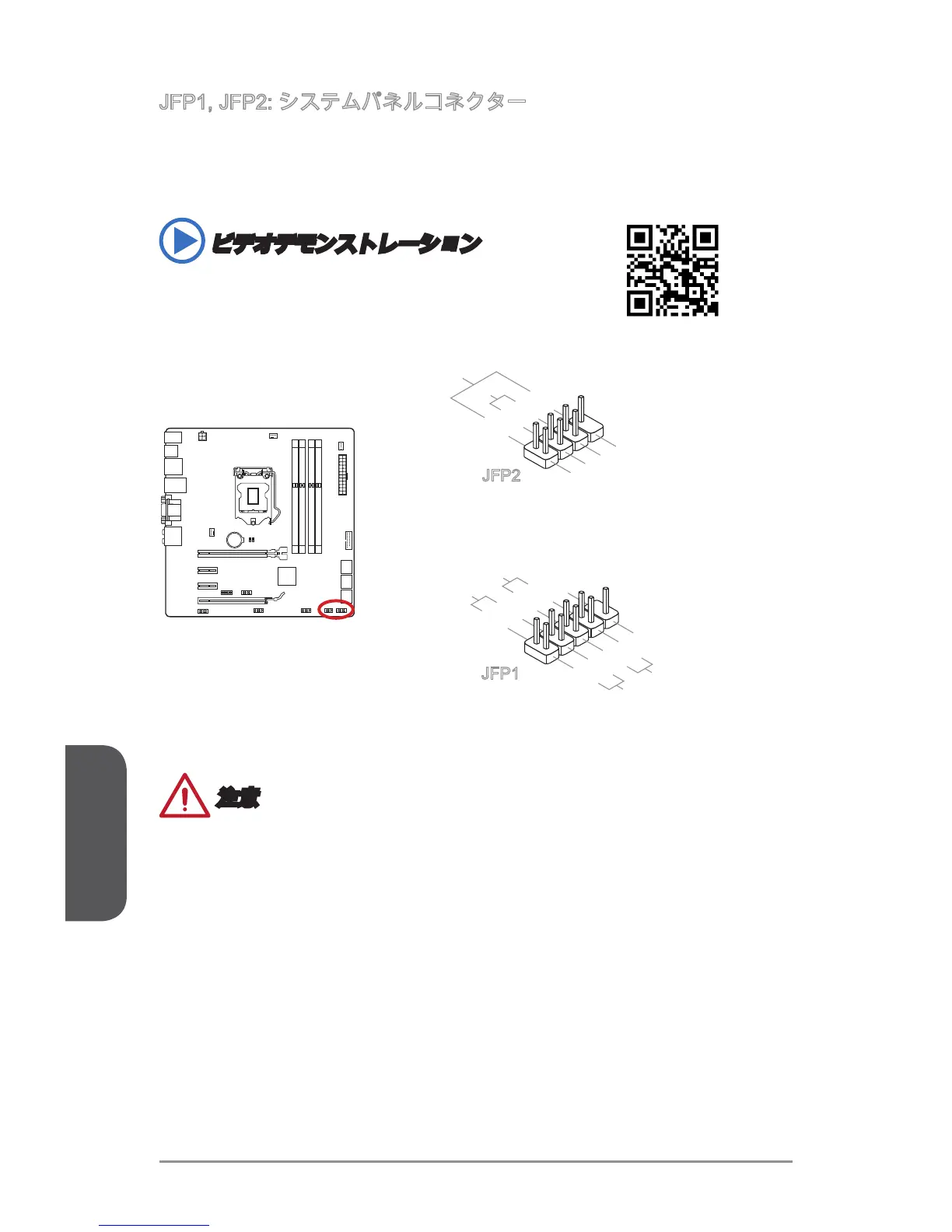

JFP1, JFP2: システムパネルコネクター
本製品にはケースのフロントパネルとの接続用にフロントパネルコネクターが用意さ
れています。JFP1はインテル®のフロントパネル接続デザインガイドに準拠していま
す。オプションのM-Connectorを使用するとケーブルの取り付けが簡単になります。
ケースからの配線をM-Connectorに差し込み、そのままJFP1へ接続します。
ビデオデモンストレーション
フロントパネルコネクターの取り付け方法はビデオで確認で
きます。
http://youtu.be/DPELIdVNZUI
JFP2
注意
ケースからの配線で小さな三角形が記載されているピンは正極を示します。以下の
図やM-Connector(オプション)を参照し、正しい位置に接続してください。
コンピューターケースのフロントパネルコネクターの大部分は主としてJFP1に挿
入されています。
•
•
