MSI B85M GAMING

Tc-19
繁體中文

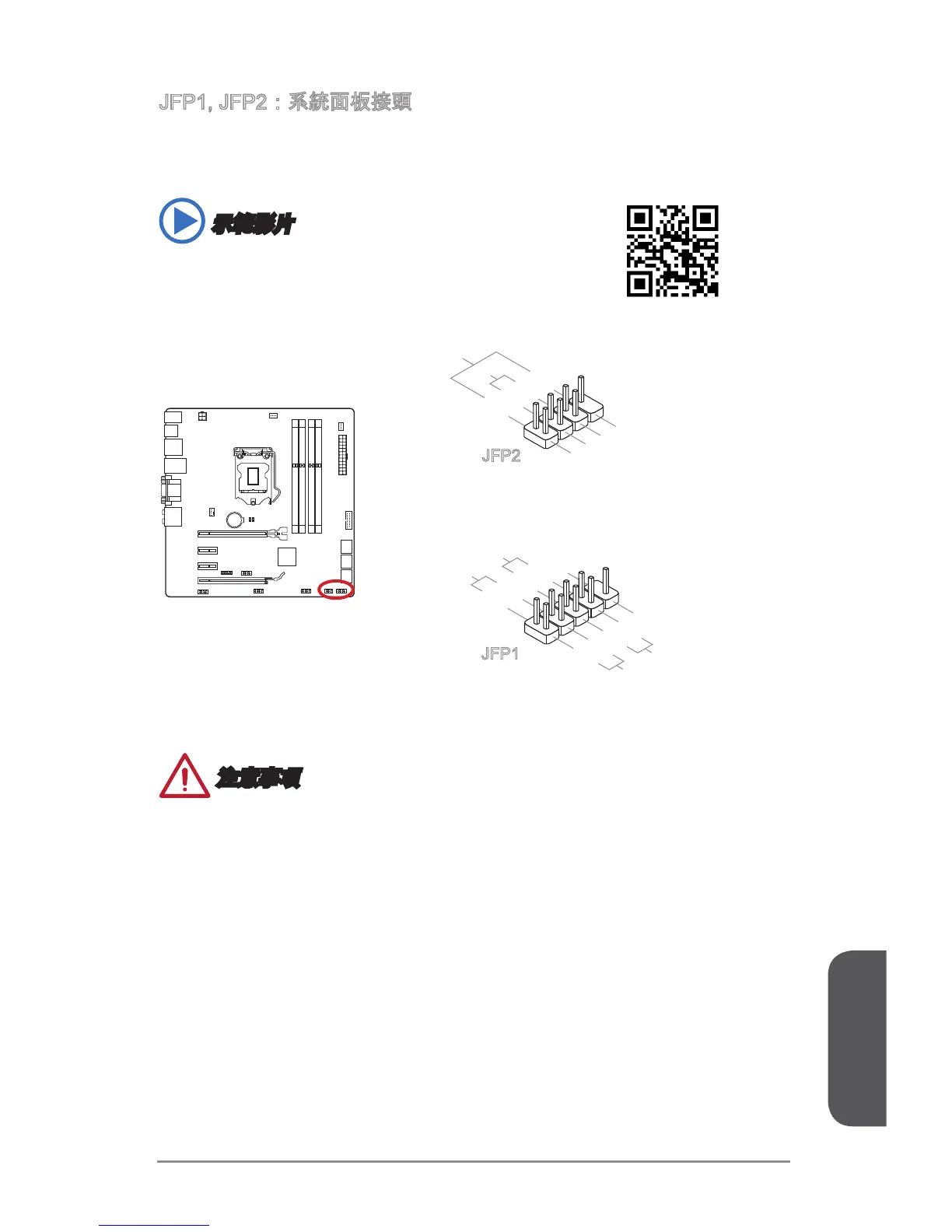

JFP1, JFP2：系統面板接頭
這些接頭用於連接面板開關及 LED 指示燈。JFP1 的規格符合 Intel
®
面板輸入/ 輸出連
接設計規範。可使用另行選配的 M-Connector 轉接頭簡化安裝。將機殼面板的排線接
上 M-Connector 轉接頭，再將 M-Connector 轉接頭插到主機板上即可。
示範影片
請進入以下連結，觀賞正確安裝系統面板接頭的方法。
http://youtu.be/DPELIdVNZUI
1.
+
3.
-
10.No
Pi
n
5.
-
Reset
S
witch
HDD
LE
D
P
ower
S
witch
P
ower
LE
D
7.
+
9.Reserve
d
8.
-
6.
+
4.
-
2.
+
JFP1
1
.Ground
3.Suspend
LE
D
5.Power
LE
D
7.No
Pi
n
8.
+
6.
-
4.
+
2.
-
Buzzer
Speaker
JFP2
注意事項
機殼接頭中，腳位有標示小三角型的為正極排線。請依上圖指示及 M-Connector 轉
接頭上的標示辨別接頭的插入方向及配置。
多數機殼的面板接頭會以 JFP1 為優先安裝。
•
•
