D-12
MS-7528 Mainboard

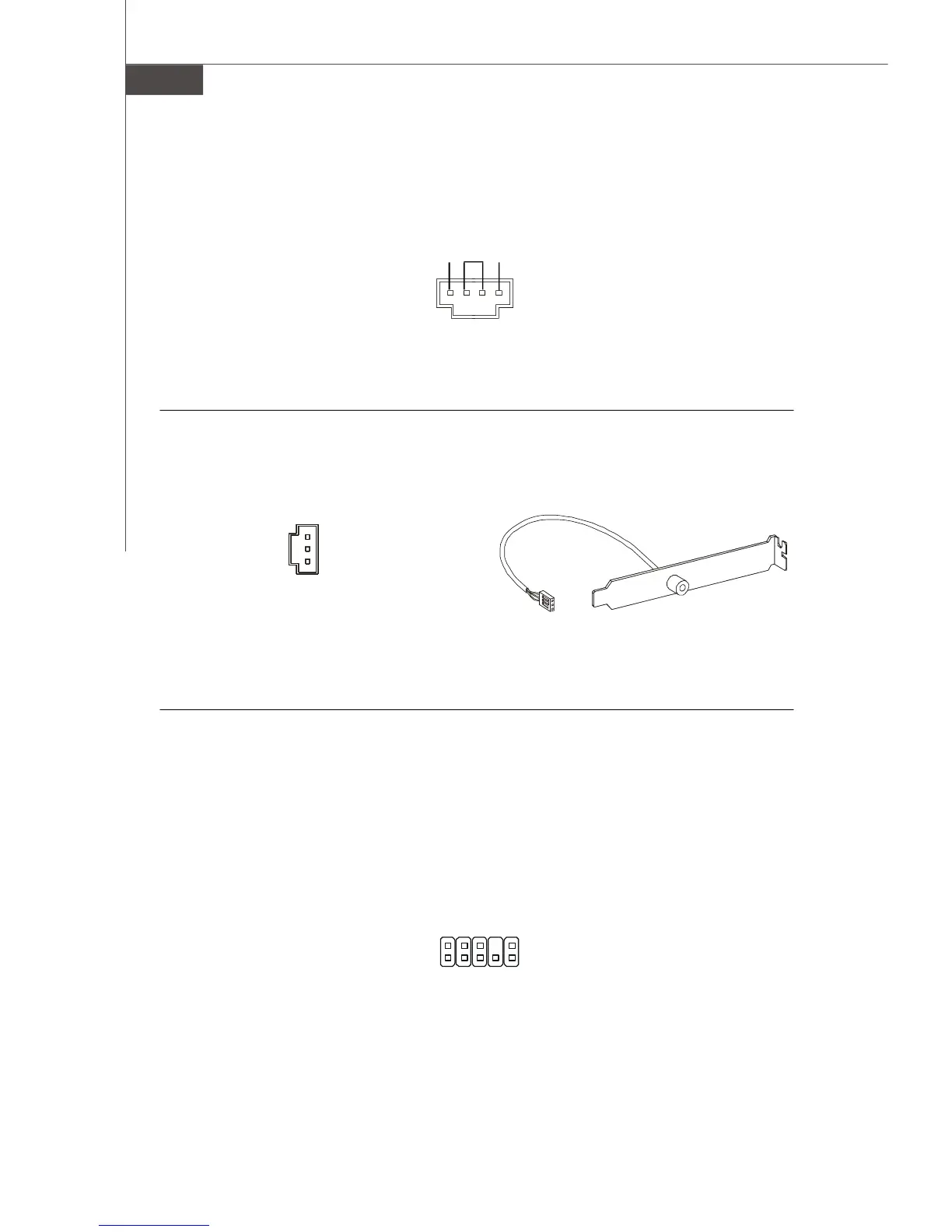

CD- Eingang
Dieser Anschluss wird für externen Audioeingang zur Verfügung gestellt.
GND R
L
Audioanschluss des Frontpanels (Azalia Spec)
Dieser Anschluss ermöglicht den Anschluss von Audioein- und -ausgängen eines
Frontpanels. Der Anschluss entspricht den Richtlinien des “ Intel
®
Front Panel I/O Con-
nectivity Design Guide”.
1
2
9
10
MIC _L
MIC _R
LINE out_R
Front_JD
LINE out_L
Ground
Presence#
MIC_JD
NC(No pin)
LINE out_JD
S/PDIF- Ein-/ SPDIF- Ausgang
Dieser Anschluss dienen zum Anschluss einer SPDIF (Sony & Philips Digital Intercon-
nect Format) Schnittstelle zur digitalen Übertragung von Audiodaten.
SPDIF Slotblech (Optional)
SPDIF_Ausgang
VCC
SPDIF_out
GND
