Ru-9
Русский
Коннекторы, перемычки, разъемы

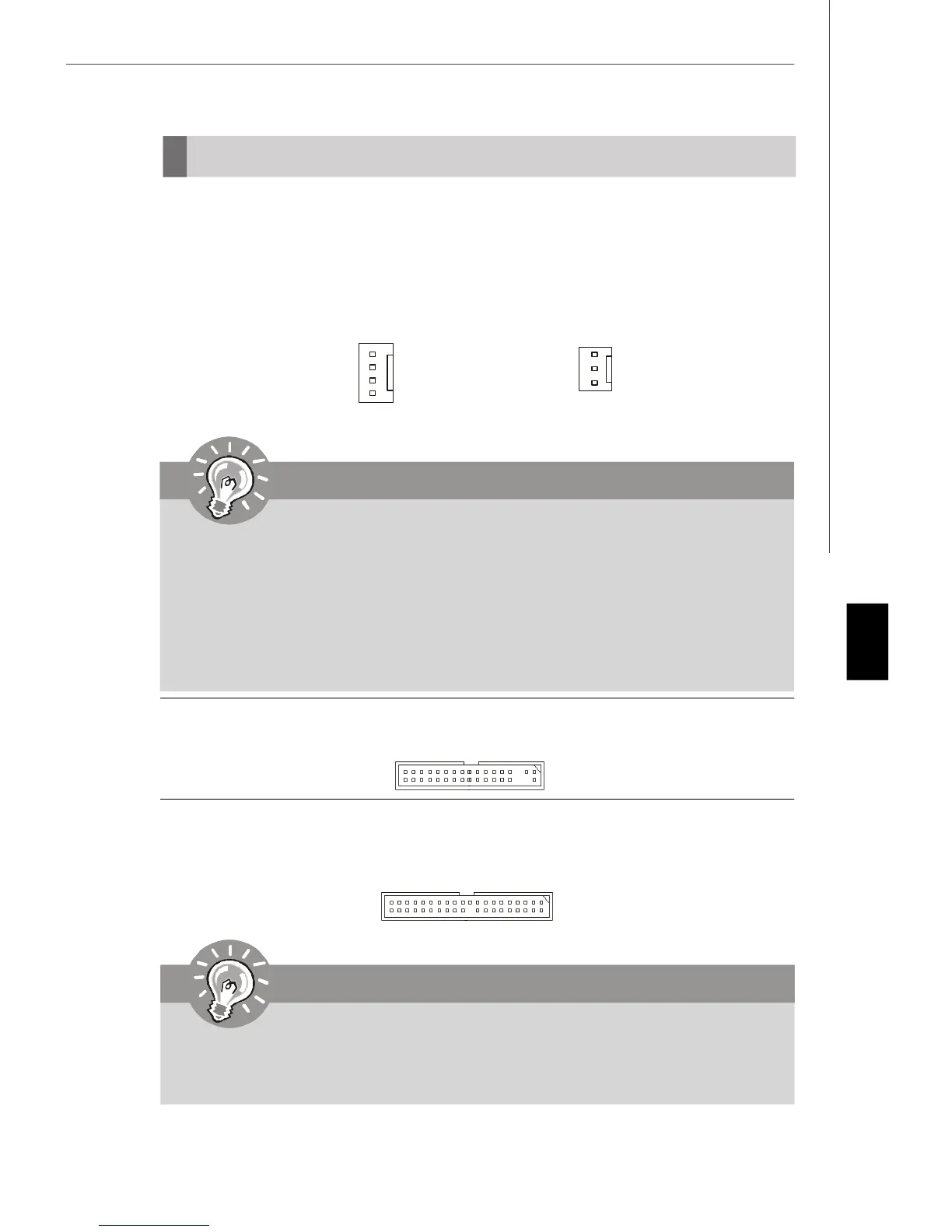

Разъемы питания вентиляторов
Р азъемы питания вентиляторов поддерживают вентиляторы с питанием +12В.
Вентилятор процессора поддерживает функцию Smart FAN. При подключении
необходимо помнить, что красный провод подключается к линии +12В, черный- к
земле GND.Если на системной плате установлена микросхема аппаратного
мониторинга, необходимо использовать специальные вентиляторы с датчиками
скорости для реализации функции управления вентиляторами.
SYS FAN/ NB FAN/
POWER FAN
SENSOR or NC
+12V
GND
Разъем IDE
Разъем поддерживает жесткий диск IDE, дополнительное дисковое устройство и
другие устройства IDE.
CPU FAN
SENSOR
+12V
GND
Control
Внимание
1. Чтобы узнать о моделях подходящих вентиляторов обратитесь,
пожалуйста, на официальный веб сайт или проконсультируйтесь с
продавцом.
2.CPUFAN поддерживает функцию управления вентилятором. Для
автоматического контроля скорости вентилятора процессора,
зависящей от температуры процессора, можно установить Dual Core
Center.
3. Разъем CPUFAN совместим с вентиляторами, как с 3, так и с 4 контактами.
Внимание
При подключении двух устройств в одном кабеле, следует установить
устройства в режим Master/ Slave посредством установки перемычки. За
инструкциями обратитесь к документации изготовителя устройства.
Разъем FDD
Разъем поддерживает FDD емкостью 360КБ, 720КБ, 1.2МБ, 1.44МБ или 2.88МБ.
