MSI G31M3 Series User Manual

Ru-14
MS-7528 Системная плата

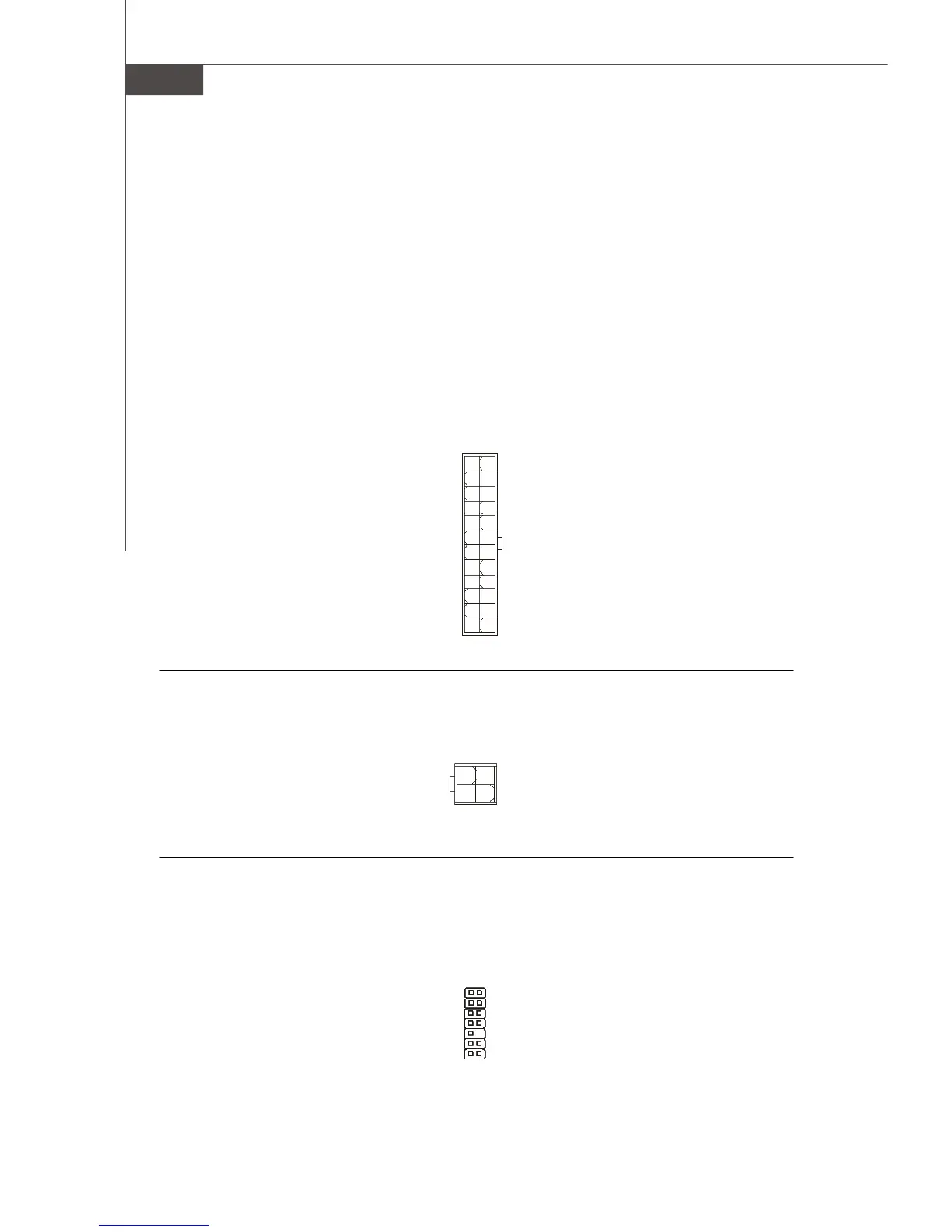

Подключение источника питания
Перед подключением разъема питания, во избежание повреждений обязательно
убедитесь, что все компоненты установлены правильно. Все разъемы питания
должны быть подключены к блоку питаня ATX для обеспечения стабильной работы
системной платы.
24-контактный разъем питания ATX
Этот разъем позволяет подключить 24-контактный коннектор блока питания ATX.
Перед подключением источника питания убедитесь, что его разъем и контакты
правильно сориентированы. Затем плотно вставьте его в разъем на системной
плате.
Вы также можете использовать 20-контактный ATX блок питания.
1
12
24
13
+3.3V
+3.3V
GND
+5V
GND
+5V
GND
PWR OK
5VSB
+12V
+12V
+3.3V
GND
+5V
+5V
+5V
NC
GND
GND
GND
PS-ON#
GND
-12V
+3.3V
Дополнительный разъем питания ATX 12В (2x2-конт)
Этот разъем питания 12В используется для обеспечения питания процессора.
Разъем TPM модуля
Данный разъем подключается к модулю TPM (Trusted Platform Module)
(опционально). За более подробной информацией и назначениями обращайтесь
к Описанию модуля TPM.
1
3
4 2
GND
12V
GND12V
21
1413
3Vdual / 3V_STB
LCLK
LRST#
LAD0
LAD1
LAD2
LAD3
LFRAME#
VCC3
SIRQ
VCC5
Key(no pin)
GND
GND
