64

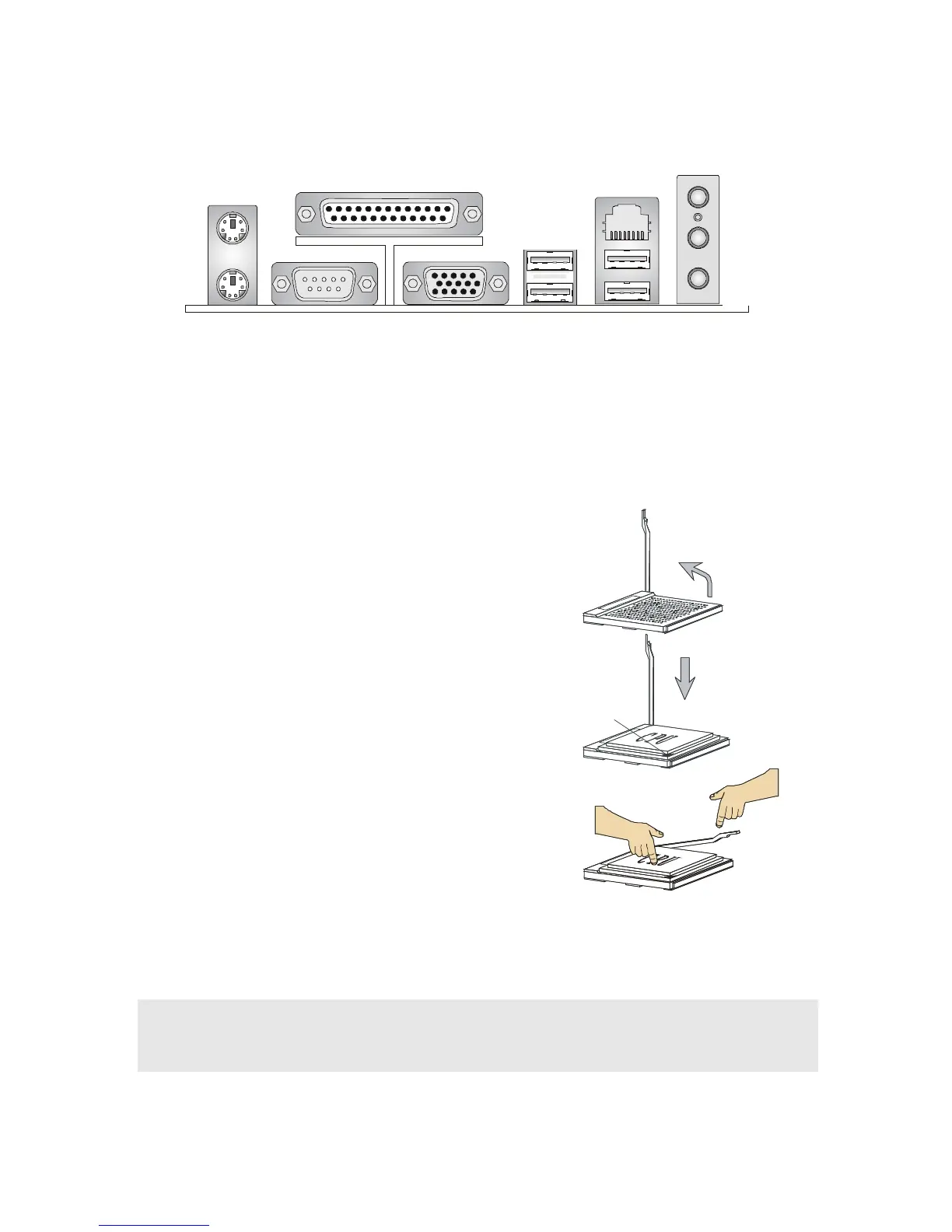

背板
主機板的背板提供下列各項連接器：
Keyboard
USB Ports
Mouse
COM port
VGA port
Parallel Port
Line In
Line Out
Mic In
LAN
USB Ports
硬體設定
本章教您安裝中央處理器、記憶體模組、擴充卡及設定主機板上的跨接器，還有連接滑鼠、
鍵盤等週邊裝置的方法。進行安裝時請小心處理零組件，並遵守安裝步驟。
安裝 AM2 架構的中央處理器
1. 請先把電源關閉，電源線拔掉後，再行安裝中央處
理器。
2. 將側邊的拉桿從插槽拉起，再將拉桿上拉至 90 度
角。
3. 找出 CPU 上的標記(如圖)。CPU 的安裝，僅能以一
正確方向插入。
4. 中央處理器安裝無誤，插梢應能完全地插入 Socket
內且看不到插梢。請注意，錯誤地安裝中央處理器，
可能會導致主機板永久毀損。
5. 壓下拉捍完成安裝。在壓下拉捍時，中央處理器可
能會移動，請緊按住中央處理器上方，確定中央處
理器 Socket 的拉捍，完全地插入 Socket 內。
Open the lever
90 degree
Sliding
the plate
Gold arrow
Correct CPU
placement
O
Press down
the CPU
Close
the lever
安裝 AM2 架構的散熱風扇
在安裝中央處理器時，為避免過熱，請確認是否隨附一散熱風扇。若無，請先向經銷商洽購。
請安裝散熱風扇後，再開啟電腦。
注意事項:
本節主機板圖示僅為安裝 AM2 架構的中央處理器及散熱風扇示範用。該圖示可能會與您購置
的主機板外觀有所差異。
滑鼠
平行埠
音效輸入
鍵盤
COM 埠
VGA 埠
USB 埠
音效輸出
USB 埠
麥克風輸入
