MSI MAG B560 TOMAHAWK WIFI

29

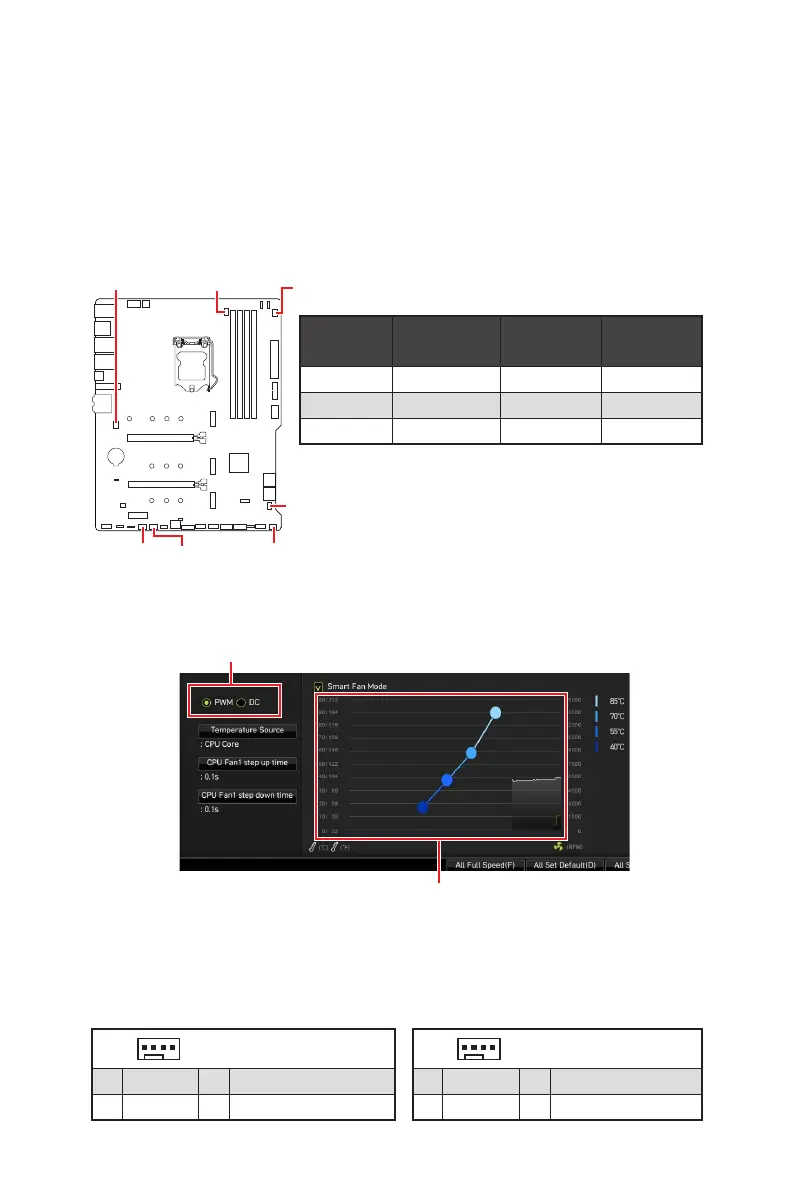

Übersicht der Komponenten


Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus

Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit





Sie können unter BIOS > HARDWARE MONITOR
umschalten und die Lüfterdrehzahl ändern.
Wählen Sie den PWM- oder Modus aus

Wichtig
Überprüfen Sie die ordnungsgemäße Funktion der Lüfter nach dem Umschalten des

Die Gradientenpunkte des Lüfterverlaufs erlauben die

Temperatur.

CPU_FAN1
SYS_FAN2
SYS_FAN3
SYS_FAN4
PUMP_FAN1
SYS_FAN5
SYS_FAN1
Anschluss
Standard-

Max. Strom
Max.
Leistung
CPU_FAN1  2A 24W
PUMP_FAN1  3A 36W
SYS_FAN1~5  1A 12W
1
Pin-Belegung des PWM-Modus
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
1

1 Ground 2 Voltage Control
3 Sense 4 NC
