33

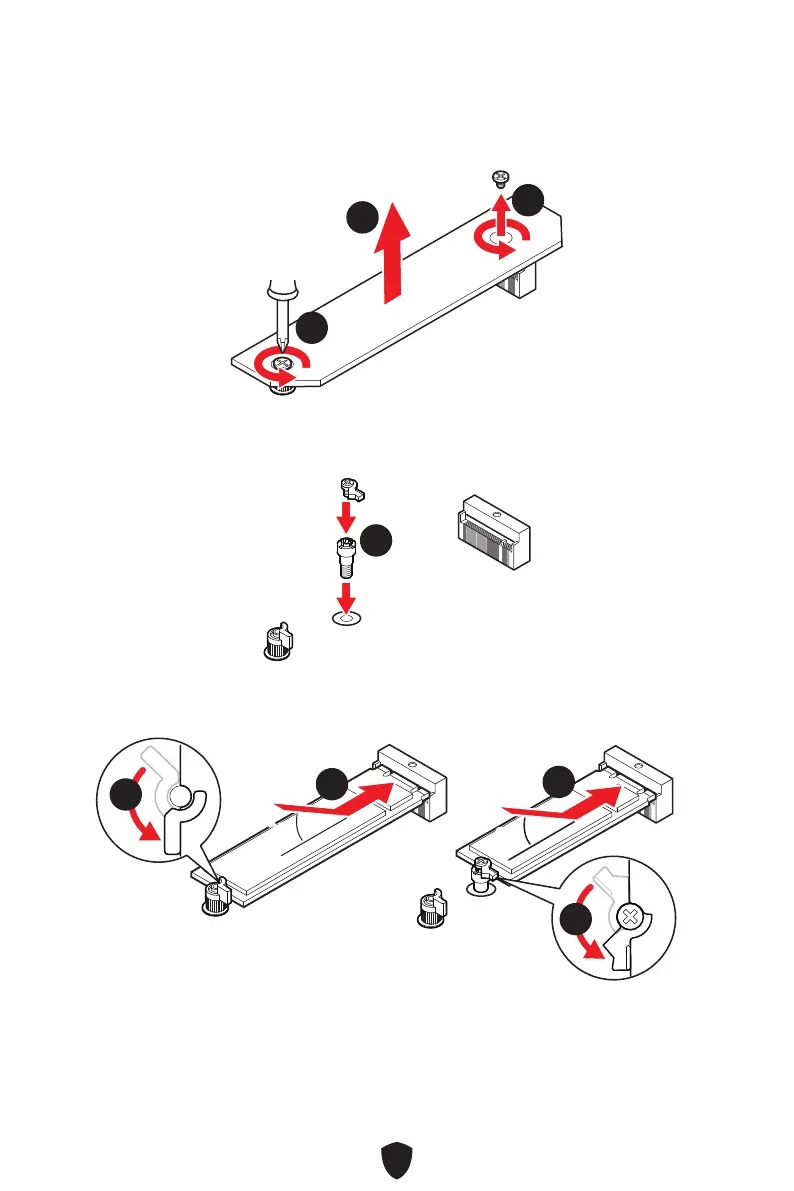

Installieren des M.2-Moduls im M2_3-Steckplatz
1. Lösen Sie die Schraube des M.2-SHIELD FROZR-Kühlkörpers.
2. Heben Sie den M.2 Shield Frozr-Kühlkörper an und entfernen Sie ihn.
11
11
22
3. Wenn Sie eine 2260 M.2 SSD installieren möchten, installieren Sie bitte das
mitgelieferte EZ M.2 Clip-Kit im 2260 Schraubenloch. Überspringen Sie diesen
Schritt, wenn Sie eine 2280 SSD installieren.
33
4. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz.
5. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen.
30º30º
30º30º
2280 SSD
2260 SSD
55
44
44
55
