MSI MAG B660 TOMAHAWK WIFI - M2_1~3: Slots M.2 (Touche M)

21
Vue d’ensemble des composants

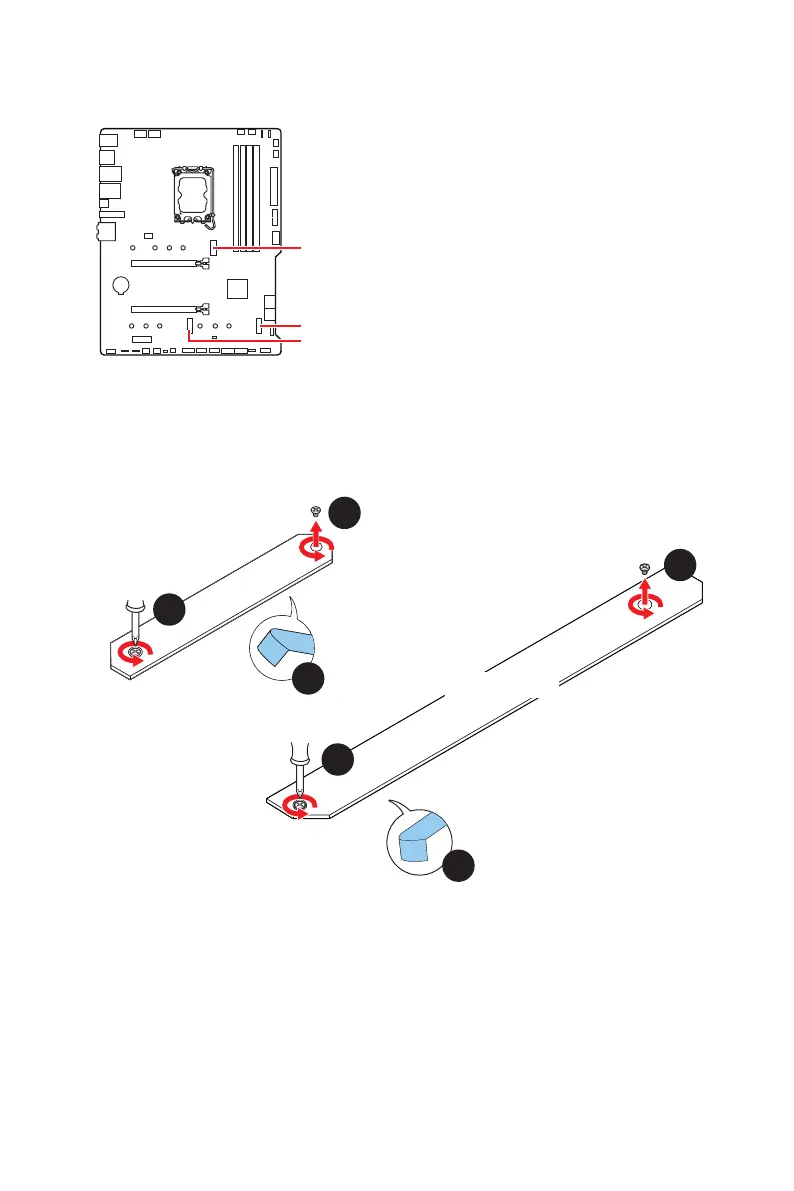

M2_1~3 : Slots M.2 (Touche M)
M2_1
M2_2
M2_3

Important
 La technologie Intel® RST supporte
uniquement un SSD M.2 PCIe avec une
mémoire ROM UEFI.
 Les slots M2_2~3 supportent Intel® Optane™
Memory.
Installation du slot M.2
1. Desserrez les vis de la plaque M.2 SHIELD FROZR.
2. Retirez la plaque M.2 SHIELD FROZR et retirez le film de protection du pad
thermique.
2
2
1
1
1
1
M2_2&M2_3
M2_1
